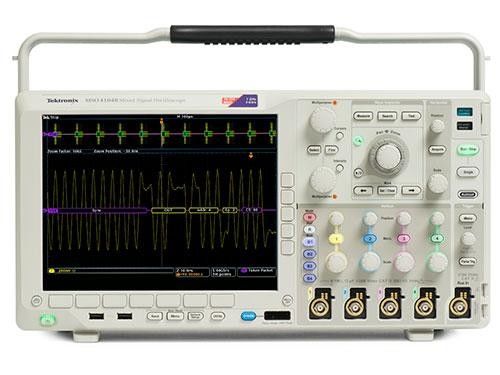

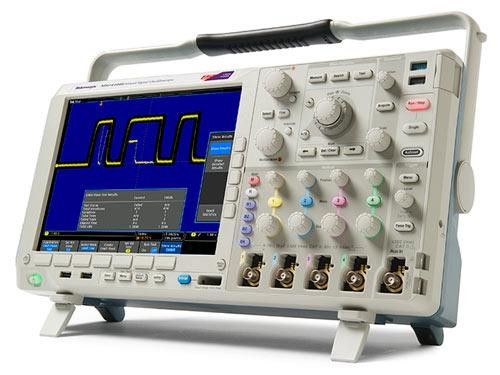

• 500 MHz
• Digitale fosforoscilloscoop met 4 kanalen
• 2.5 GS/s Proefpercentage op alle kanalen
• 20 megapunts opname lengte op alle kanalen
• > 50 000 wfm/s Maximale snelheid van vangst van golfvormen
• Wave Inspector-controles voor ongekende efficiëntie in de golfvormanalyse
• Automatische serie-triggering, decodering en zoekopties voor I2C, SPI, USB, Ethernet, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 en I2S/LJ/RJ/TDM
• 10.4" XGA-kleurendisplay
• Slechts 5,8 inch diep en 11 pond
• USB-host- en apparaatpoorten voor opslag, printen en verbinding
• Standaard passieve spanningssonden met een capacitieve belasting van minder dan 4 pF en een analoge bandbreedte van 500 MHz

Feature-rijke hulpmiddelen voor debuggen van gemengd signaalontwerpen

• Met de DPO4054B Mixed Signal Oscilloscope kunt u tot 20 analoge en digitale signalen met één instrument analyseren om snel problemen in complexe ontwerpen te vinden en te diagnosticeren.De bandbreedte van 500 MHz en een minimum van 5x oversampling op alle kanalen zorgen ervoor dat je de prestaties hebt die je nodig hebt om snel veranderende signaaldetails te zien.Om lange signalen vast te leggen en tegelijkertijd een fijne resolutie te behouden, biedt de DPO4054B een diepe recordlengte van 20 miljoen punten op alle kanalen.

- Ik weet het niet.Wave Inspector Navigatie en Zoek

• De DPO4054B stelt je in staat om je evenement te vinden in seconden met Wave Inspector.Het beste instrument voor navigatie en zoekopdrachten in de industrieMet Wave Inspector besturing voor snelle golfvorm navigatie, geautomatiseerde seriële en parallelle bus analyse, limiet en masker testen,De DPO4054B Oscilloscope van Tektronix biedt de functierijke tools die u nodig heeft om uw complexe ontwerp te vereenvoudigen en te versnellen..

Uitgebreide functies versnellen elke fase van debug

De DPO4054B biedt een robuuste reeks functies om elke fase van het debuggeren van je ontwerp te versnellen ∙ van snel het ontdekken van een anomalie en het vangen ervan,om uw golfvorm record te zoeken naar de gebeurtenis en het analyseren van de kenmerken en het gedrag van uw apparaat.

Digitale fosfortechnologie

De digitale fosfortechnologie van de DPO4054B geeft u snel inzicht in de werkelijke werking van uw apparaat.000 wfm/s ¢ geeft u een hoge kans om snel de zeldzame problemen te zien die in digitale systemen voorkomenDe golfvormen worden op elkaar geplaatst en de golfvormpunten die vaker voorkomen, worden versterkt.Dit toont snel de gebeurtenissen aan die in de loop van de tijd vaker of, in het geval van zeldzame afwijkingen, minder vaak voorkomen.

Precieze snelle sonde

De TPP0500-sonden, standaard bij elke DPO4054B-oscilloscoop, leveren 500 MHz analoge bandbreedte en minder dan 4 pF capacitieve belasting.De extreem lage capacitieve belasting minimaliseert nadelige effecten op uw circuits en is meer vergevingsgezind van langere grondleidingenEn omdat de bandbreedte van de sonde overeenkomt met de bandbreedte van je oscilloscoop, kun je de hoogfrequente componenten in je signaal zien, wat cruciaal is voor hogesnelheidstoepassingen.een van de TPP-serie van passieve spanningssondenHet biedt alle voordelen van algemene sondes, zoals een hoog dynamisch bereik, flexibele aansluitingsopties en een robuust mechanisch ontwerp, terwijl het tegelijkertijd de prestaties van actieve sondes biedt.

Serial triggering en analyse (facultatief)

Op een seriële bus bevat een enkel signaal vaak adres-, besturings-, gegevens- en klokinformatie.De DPO4054B biedt een robuuste set van tools voor het debuggeren van seriële bussen met automatische trigger, decodeer en zoek naar I2C, SPI, USB, Ethernet, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 en I2S/LJ/RJ/TDM.

Vermogensanalyse (facultatief)

De optionele krachanalysetools van de MSO/DPO4000B-serie vereenvoudigen deze taken aanzienlijk door snelle en nauwkeurige analyses van de kwaliteit van het vermogen, het schakelverlies, de harmonieën, het veilige bedrijfsgebied (SOA),modulatie, ripple en slew rate (di/dt, dv/dt).

Test van de grenswaarde/masker (facultatief)

De DPO4054B biedt zowel limiet- als maskertestmogelijkheden die nuttig zijn voor langdurige signaalbewaking, het karakteriseren van signalen tijdens het ontwerp of testen op een productielijn.Er is een robuuste reeks telecommunicatie- en computerstandaardenBovendien kunnen aangepaste maskers worden gemaakt en gebruikt voor het karakteriseren van signalen.

TekVPI Probe Interface

De TekVPI-sondeinterface stelt de standaard voor gebruiksgemak bij het sonderen.TekVPI-sonden hebben statusindicatoren en -controlesDeze knop brengt een probe menu op het oscilloscoop display met alle relevante instellingen en besturing voor de sonde.De TekVPI-interface maakt directe bevestiging van stroomsonden mogelijk zonder dat een aparte voedingsbron nodig isTekVPI-sonden kunnen op afstand worden bestuurd via USB, GPIB of LAN, waardoor veelzijdiger oplossingen in ATE-omgevingen mogelijk zijn.

De DPO4054B omvat:

één TPP0500 (500 MHz, 10X, 3,9 pF) passieve spanningssonde per analoog kanaal, voorblad (200-5130-xx), gebruikershandleiding (071-2810-xx), documentatie-CD (063-4300-xx), OpenChoice® Desktop Software,NI LabVIEW SignalExpress Tektronix Edition Software, Kalibratiecertificaten document meting traceerbaarheid naar National Metrology Institute (s) toebehorenzak (016-2029-xx) en een garantie van drie jaar.
