Rf-Machtsmeter

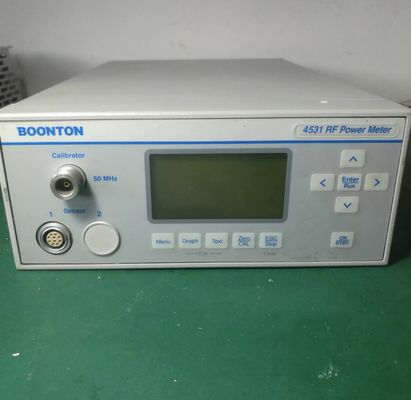

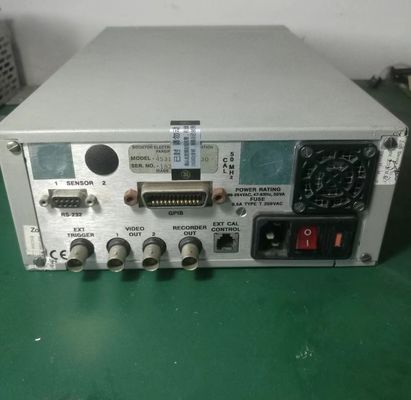

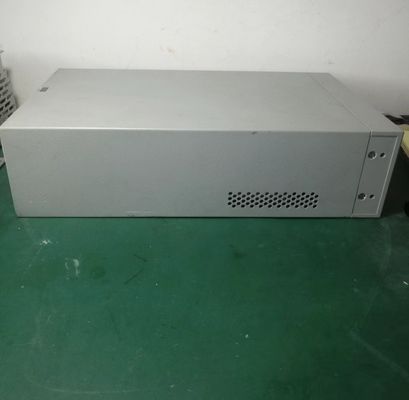

Created with Pixso. Boonton 4530 4531 Eenkanaals RF-piekvermogenmeter getest onder volledige werkomstandigheden
Gedetailleerde informatie
Plaats van herkomst:
VS
Certificering:
ISO:17025 Accredited Calibration
Voorwaarde:
Voorbehouden
Functies:
Getoetst, in volledige werkomstandigheden
naam:
RF-piekvermogenmeter
Materiaal:
Metalen en kunststoffen
RF-kanalen:
1 of 2
RF-frequentiebereik:
10 Mhz aan 40 GHz
Levering vermogen:
In voorraad
Markeren:

Boonton 4530 RF piekvermogenmeter

,

Boonton 4531 RF piekvermogenmeter

Productbeschrijving



Boonton 4530 4531 Eenkanaals RF-piekvermogenmeter getest onder volledige werkomstandigheden



Beschrijving van Boonton 4530 4531



De 4531 meet de precieze piek en het gemiddelde vermogen van de huidige complexe digitaal gemoduleerde dragers... en die van morgen ook.

Modulatiebandbreedten tot 20 MHz liggen binnen het bereik van de 4530, waardoor het de beste keuze is voor het meten van CDMA, W-CDMA, CDMA2000, TDMA, GSM, GSM-EDGE, GPRS, OFDM, HDTV,In de loop van de jaren zijn er een aantal nieuwe modulatiesystemen ontwikkeld, die in de toekomst de flexibiliteit bieden om nieuwe modulatiesystemen aan te passen..

De 4530 toont periodieke en pulsgolfvormen in grafische vorm, en een reeks automatische metingen karakteriseert de tijd- en krachtprofielen van de puls.effectieve bemonsteringspercentages tot 50 MSamples/sec. en programmeerbare cursoren geven je onmiddellijke kracht.

Kenmerken:

  • Bereik: 10 Hz - 110 MHz
  • Maximaal dynamisch bereik 90 dB
  • Minimale resolutie van het logdisplay 0,001 dB
  • Referentievermogen 50 mW
  • Vermogensreferentiegewogenheid 0,06 %
Snelle specificaties

Invoer van de sensor
RF-kanalen 1 of 2
RF-frequentiebereik 10 MHz tot 40 GHz*
Peak pwr bereik -40 tot +20 dBm*
Gematigd vermogen -60 tot +20 dBm
Video-bandbreedte 20 MHz*

Verwerving en metingsysteem
Tijdresolutie 20 ms
A/D-omzetter 12 bit
DSP 32 bit zwevende punt

- Trigger.
Ext Trig-bereik, impedantie +/-15V, +/-50V
Min trigonometrische pulsbreedte 20 ns
Maximale trigonometrie 1.8 MHz

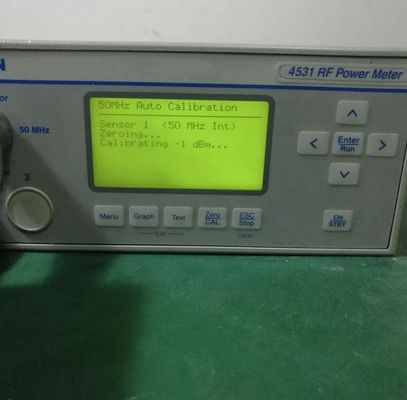

Kalibratorbron
Interne kalibrator 1 GHz, CW/Pulse -50 tot +20 dBm
* Afhankelijk van de sensor, afhankelijk van de kalibrator

Operatie in pulsmodus (automatisch)
Breedte van de puls Tijdstip van stijging van de pols
Pulsvaltijd Pulsperiode
Herhalingsfrequentie van de puls Impulspulcyclus
Pulstijd buiten werking Piekvermogen
Puls op stroom Pulsoverschrijding (dB of %)
Waafvorm Gemiddeld vermogen Vermogen van het hoogste niveau (IEEE-specificatie)
Vermogen op het onderste niveau (IEEE-specificatie)

Markermetingen
Markeringen (verticale cursoren)
In relatie tot de triggerpositie in de tijd instelbaar
Individueel gemarkeerde markers
Gemiddelde, minimale en piekvermogen bij een enkele tijdsverschuiving
Een paar markeringen
Gemiddeld, minimaal, piekvermogen over het interval tussen markers, vermogen verhouding tussen markers

Opties

4531 Eenkanaal, GPIB, RS-232 10 kHz - 40 GHz
4532 Dual Channel, GPIB, RS-232 10 kHz - 40 GHz
