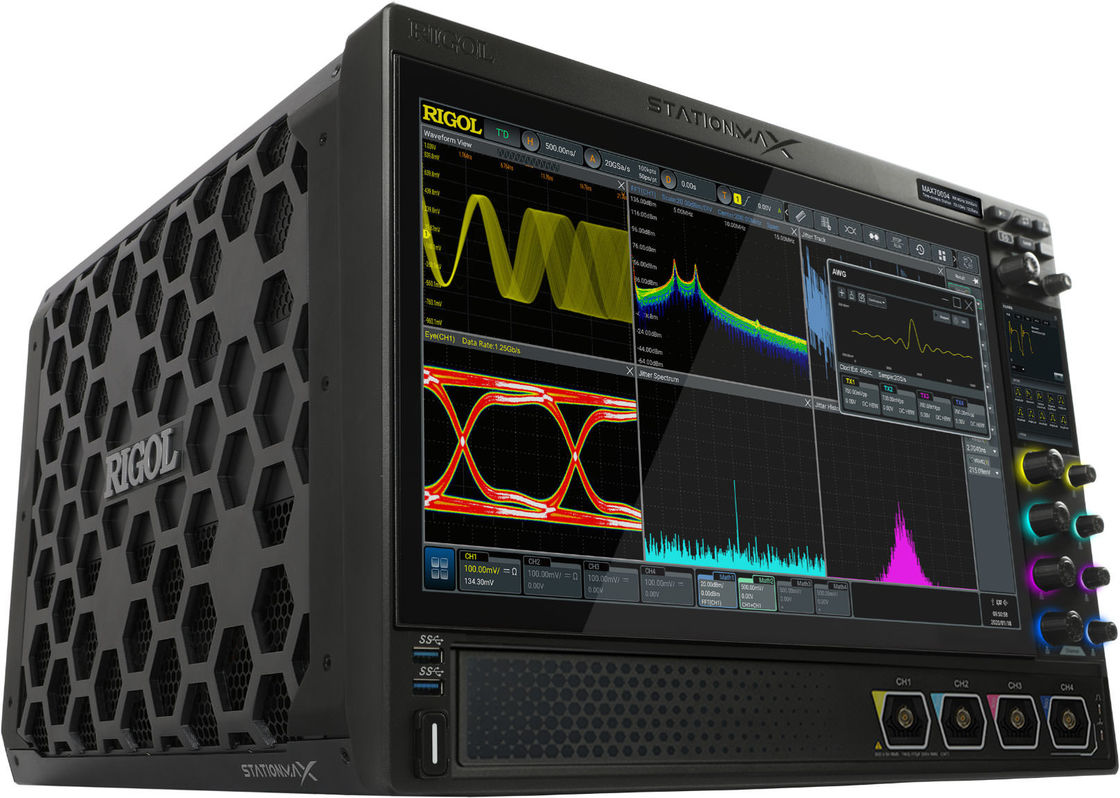

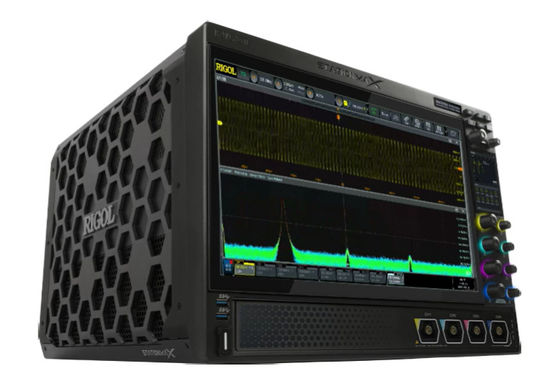

Digitale oscilloscoop van de serie RIGOL DS70000 met spectrumanalyse in real­time tot 5 GHz

Beschrijving vanRIGOL DS70000 serie(DS70304 DS70504)Digitale oscilloscoop 5 GHz,4 kanalen

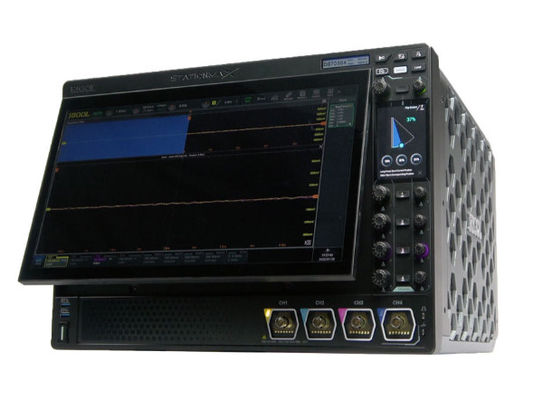

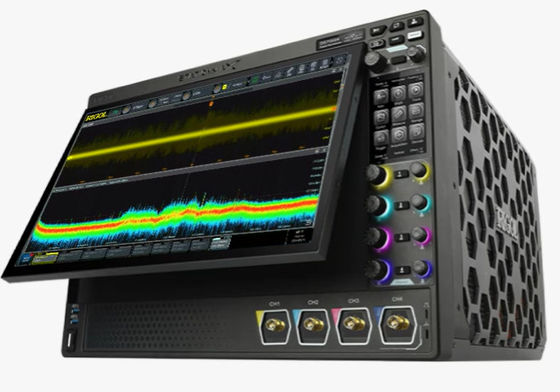

De digitale oscilloscoop van de RIGOL DS70000-serie gebruikt de chipset "Phoenix" van RIGOL en levert uitstekende prestaties met een maximale steekproefsnelheid van 20 GSa/s, 5 GHz bandbreedte.Het gloednieuwe technische platform UltraVison III van RIGOL garandeert de specificaties om het geavanceerde niveau in de industrie te bereiken, met de opname snelheid tot miljoenen golfvormen per seconde, 2 Gpts geheugendiepte, 8-16 bits verstelbare resolutie en 10.000 FFTs/s.De DS70000 serie digitale oscilloscoop heeft een hoofd 15.6 inch HD capacitieve multi-touch-scherm voorzien van elektronisch bediende schermneiging met één knop voor signaalvisualisatie, analyse en resultaten; een secundaire 3.5-inch klein scherm met een aangepaste functie en menu-snippot weergave; en andere gebruiksvriendelijke ontwerpen, die gebruikers een buitengewone mens-machine-interface-ervaring bieden.

Kenmerken vanRIGOL DS70000 serie (DS70304 DS70504) Digitale oscilloscoop 5 GHz,4 kanalen

• Analoogkanaalbandbreedte: max. 5 GHz, 4 analoge kanalen en 1 EXT-kanaal

•Verticale gevoeligheid: 1 mV/div~10 V/div (1 MΩ), 1 mV/div~1 V/div (50 Ω)

• Max. geheugendiepte: 2 Gpts

• Waafvormopslag > 1,000,000 wfms/s

•Integreert 5 onafhankelijke instrumenten in één, inclusief digitale oscilloscoop, realtime spectrum analyzer (optie), digitale voltmeter, 8-cijferige frequentieteller en totalizer,en protocolanalysator (optioneel)

• Tijdbasisbereik: 50 ps/div~1000 s/div • Tot 2000,000 frames van hardware realtime en continue golfvormen opnemen en afspelen functies

•7 GHz high-end actieve differentialsonde PVA8700 (optioneel)

• Standaard triggerfuncties: Edge trigger, Pulse trigger, Slope trigger, Video trigger, Pattern trigger, Duration trigger, Timeout trigger, Runt trigger, Window trigger, Delay trigger,Inrichting/Trigger vasthouden, nth Edge trigger, RS232, I2C, SPI, CAN, FlexRay, LIN, I2S en MIL-STD-1553

• Een verscheidenheid aan seriële decoderingsfuncties (optie): RS232, I2C, SPI, CAN, FlexRay, LIN, I2S, MILSTD-1553 en CAN-FD; ondersteuning voor 4 decoderingskanalen • Automatische meting van 41 golfvormparameters;full-memory-hardware-metingsfunctie •Hoofd 15,6'' HD capacitieve multi-touch-scherm voorzien van elektronisch bediende schermneiging met één knop voor signaalvisualisatie, analyse en resultaten; multi-window split-screen display

• Oogdiagram en jitter analyse (optioneel) • Uniek technisch platform UltraVision III

• Meerdere interfaces beschikbaar: USB HOST&DEVICE, LAN ((LXI), HDMI, AUX OUT; Web Control ondersteund

•Maximale steekproefsnelheid in realtime: 20 GSa/s

• De bedieningsknop van de foto-elektrische encoder verlengt de levensduur ervan en garandeert meer dan 100.000 keer drukwerk en 1 miljoen keer rotatiewerk.het levensduur ervan aanzienlijk verbeteren

• Secundair 3.5-inch touchscreen scheidt menu's en functies van signalen en analyse met een aangepaste functie en een menu met een snelkoppeling • Elektronische etiketweergave van het model en de belangrijkste parameters van het product, met een duur van maximaal 20 jaar, en kan worden bijgewerkt wanneer een optie wordt geüpgraded

• Ondersteuning van online versie-upgrade

•Een verscheidenheid aan wiskundige bewerkingen: A+B, A-B, A×B, A/B, FFT, A&B, A+B, A^B, !A, Intg, Diff, Lg, Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass, BandStop, ingebouwde verbeterde FFT-analyse en piekzoekfunctie

DS70000 Oscilloscopen leveren nieuwe niveaus van prestaties en capaciteit om veeleisende ontwerpproblemen aan te gaan(DS70304 DS70504)

Overzicht van de midden- en hoogwaardige serieproducten van RIGOL(DS70304 DS70504)

Bestelgegevens vanRIGOL DS70000 (DS70304 DS70504)

Model

Standaard accessoires

Optie voor upgraden

Real-time spectrum analyse (RTSA)

Testsoftware voor voorafgaande naleving

Optie voor de toepassing van metingen

Optie voor seriële protocolanalyse
