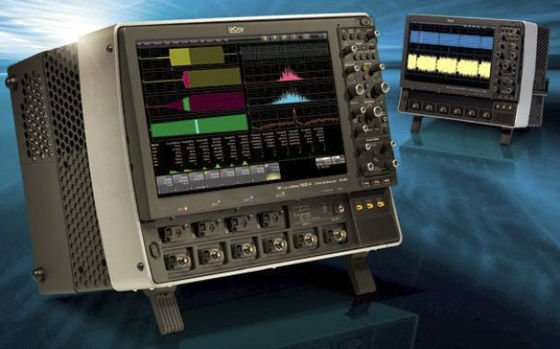

LeCroy 715Zi-A digitale oscilloscoop 1,5 GHz, 10 GS/s, 4-kanaals, 20 Mpts/kanaal DSO met 15,4" WXGA-kleurendisplay.

Beschrijving van LeCroy 715Zi-A Digitale oscilloscoop

Vrijheid van beperkingen

WavePro 7 Zi-A blinkt uit in de manier waarop het algemene bruikbaarheid biedt die nog nooit eerder is gezien in oscilloscopen van 1,5 tot 6 GHz. Alle WavePro 7 Zi-A oscilloscopen bevatten selecteerbare 50 Ω en 1 MΩ invoermogelijkheden. De 4 en 6 GHz modellen bevatten zowel ProBus als ProLink invoertypen, wat betekent dat acht probes kunnen worden aangesloten en vervolgens kunnen worden gemultiplext vanaf het frontpaneel of via de afstandsbediening. Het resultaat - het is eenvoudig om een ​​passieve probe aan te sluiten, zelfs op 4 of 6 GHz modellen - geen frustratie en gedoe meer van het proberen om een ​​1 MΩ invoeradapter te vinden. Bovendien wordt elke bestaande investering in LeCroy probes, zoals stroomprobes, single-ended of differentiële actieve probes of hoogspanningsprobes, volledig benut. Perfect.

Meer triggers isoleren meer problemen effectiever
Een krachtige combinatie van Edge met hoge bandbreedte en 10 verschillende SMART-triggers stelt u in staat het probleem snel te isoleren en u te richten op de oorzaak. De meeste SMART-triggers staan ​​triggering toe op pulsbreedtes of functies zo klein als 200 ps. Een snelle seriële trigger maakt triggering mogelijk op seriële patronen tot 2,7 Gb/s van maximaal 80 bits lang. Ingebouwde hardwareklokherstel is ook inbegrepen.

TriggerScan
TriggerScan gebruikt high-speed hardware triggering-mogelijkheden met persistentiedisplays om alleen de signalen van belang vast te leggen en antwoorden te geven die tot 100x sneller zijn dan andere methoden. Traditionele snelle display-updatemodi werken het beste bij frequente gebeurtenissen die voorkomen bij langzame edge rates, terwijl TriggerScan uitblinkt in het vinden van infrequente gebeurtenissen bij snelle edge rates.

WaveScan™ Geavanceerd zoeken en analyseren vindt problemen die triggers niet vinden
De beste trigger vindt niet alle ongebruikelijke gebeurtenissen: soms is een krachtiger vermogen nodig. WaveScan biedt de mogelijkheid om ongebruikelijke gebeurtenissen te lokaliseren in een enkele vastlegging (d.w.z. vastleggen en zoeken) of "scannen" voor een gebeurtenis in veel acquisities over een lange periode. Selecteer uit meer dan 20 zoekmodi (frequentie, stijgtijd, runt, duty cycle, enz.), pas een zoekvoorwaarde toe en begin met scannen. Wanneer een gebeurtenis wordt gevonden, markeert WaveScan de fout op het scherm en toont een tabel met de fouten.

Volledig geïntegreerde gemengde signaal oscilloscoop (4+36) optie
Voeg Mixed Signal Oscilloscope (MSO)-bewerking toe met behulp van de MS Series mixed signal-opties. Deze handige add-ons maken verbinding met de LeCroy LBUS en bieden snel en eenvoudig de mogelijkheid om tot 36 digitale lijnen te verkrijgen die tijdgecorreleerd zijn met analoge golfvormen. Er gaat geen tijd verloren aan het proberen te leren hoe u een gecompliceerde logische analyzer moet aansluiten, synchroniseren of bedienen, aangezien de MSO's al volledig zijn geïntegreerd in de scope-bewerking. Naast het verkrijgen van digitale lijnen zijn ze ook handig voor het bewaken van lagesnelheidssignalen, zoals seriële dataklok-, data- en chipselectiesignalen, waardoor de analoge kanalen worden bewaard voor hogere snelheidsvereisten.

LeCroy — De leider op het gebied van acquisitiegeheugen
LeCroy heeft een manier gevonden om long acquisition memory naadloos en pijnloos te maken om te gebruiken. De gepatenteerde X-Stream II-architectuur van de WavePro 7 Zi-serie ondersteunt het vastleggen, zoomen, meten en analyseren van meerdere golfvormen op 256 Mpts diep. Wat u ervaart, zijn prestatiewinsten van 10-20X ten opzichte van wat er vandaag de dag beschikbaar is. Of u nu naar het verkregen signaal kijkt of tijdens het analyseren van meerdere schermen met statistieken, het volgen van een frequentie of het identificeren van complexe patronen, de WavePro 7 Zi is ontworpen om uit te voeren.

Onmiddellijke responsiviteit
De eerste keer dat u de Zi-oscilloscoop gebruikt, ervaart u een responsiviteit die u nog nooit eerder hebt gezien. Het verkrijgen en manipuleren van de langste recordlengtes en de meest complexe WaveShape-analyse worden allemaal eenvoudig tegelijk afgehandeld. Of u nu het frontpaneel gebruikt of ervoor kiest om aanpassingen te maken met een muis of het touchscreen, het systeem presteert.

X-Stream II-architectuur

Geoptimaliseerd voor snelle doorvoer
Ontworpen voor lange geheugenwerking en responsiviteit X-Stream II-technologie maakt een hoge doorvoer van gegevens mogelijk, zelfs wanneer de oscilloscoop meerdere 100 Mpts-golfvormen uitvoert. Dit gebeurt door de afwegingen tussen lange geheugenlengte en snelle verwerking te elimineren. Het gepatenteerde architectuurontwerp van WavePro 7 Zi is uitgebreid met een Intel® Core™ 2 Quad-processor, snelle seriële databussen, een 64-bits besturingssysteem en tot 8 GB RAM.

Geoptimaliseerd voor lang geheugen
Door variabele golfvormsegmentlengtes te gebruiken om de efficiëntie van het CPU-cachegeheugen te verbeteren, is de WavePro 7 Zi ontworpen voor de snelste verwerking van lange golfvormrecords. Het resultaat: 10-20 keer snellere verwerking vergeleken met andere oscilloscopen.

Geoptimaliseerd voor responsiviteit
Door buffers dynamisch toe te wijzen waar geheugenbeschikbaarheid gemaximaliseerd kan worden, belichaamt de WavePro 7 Zi-serie de snelste responsiviteit van het frontpaneel. Waveform previewing toont tussentijdse berekeningsresultaten terwijl een ingebouwde processing abort direct wijzigingen in de frontpaneelbesturing maakt door het huidige proces te stoppen en nieuwe waveforms te positioneren of te zoomen, allemaal zonder een langdurige herberekening.

Digitaal filtersoftwarepakket (WPZi-DFP2)
Met DFP2 kunt u Finite of Infinite Impulse Response-filters implementeren om ongewenste spectrale componenten, zoals ruis, te elimineren en verbetert u uw vermogen om belangrijke signaalcomponenten te onderzoeken. U kunt kiezen uit een gestandaardiseerde set FIR- of IIR-filters. U kunt ook uw eigen filters ontwerpen.

Spectrum Analyzer Analysepakket (WPZi-SPECTRUM)
Het spectrum converteert de bedieningselementen van uw oscilloscoop naar die van een spectrumanalysator. Pas de frequentiespanwijdte, resolutie en middenfrequentie aan. Pas filtering toe op uw signaal en bekijk de frequentiesignatuur in realtime veranderen. Een unieke piekzoekopdracht labelt de spectrale componenten en presenteert frequentie en niveau in een tabel. Raak een willekeurige lijn aan om naar die piek te springen.

Gemengde signaal oscilloscoop optie (MS-250/MS-500)
Met de Mixed Signal-optie kan de WavePro 7 Zi worden omgezet naar een mixed signal-oscilloscoop met maximaal 36 digitale kanalen. Kanalen worden gesampled met 2 GS/s tot 50 Mpts/Ch. Met maximaal 36 digitale ingangen die tijdgesynchroniseerd zijn met vier analoge kanalen, wordt het gebruik van de oscilloscoop uitgebreid om een ​​totaalbeeld van het systeem te bieden.

Pakket voor jitter- en timinganalyse
Gespecialiseerde timingparameters meten periode, cyclus-cyclus, halve periode, breedte, etc. jitter op verschillende signalen. Gebruik de drie weergaven van jitter (statistisch, tijd en frequentie) om de grondoorzaak te begrijpen en problemen te debuggen. Histogrammen bieden inzicht in statistische verdelingen. Tracks bieden een manier om tijdgecorreleerde pieken van jitter te tonen en te vergelijken met andere signalen. FFT's bieden de mogelijkheid om de grondoorzaken van hoge in-circuit jitter te debuggen.

Lijst met opties LeCroy 715Zi-A digitale oscilloscoop
