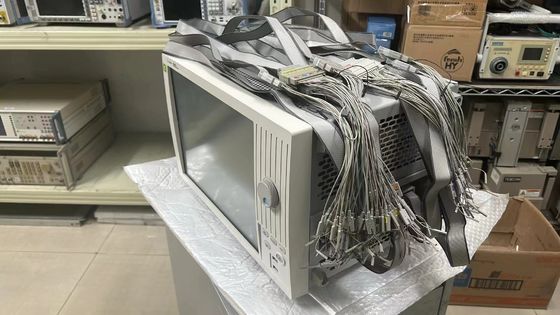

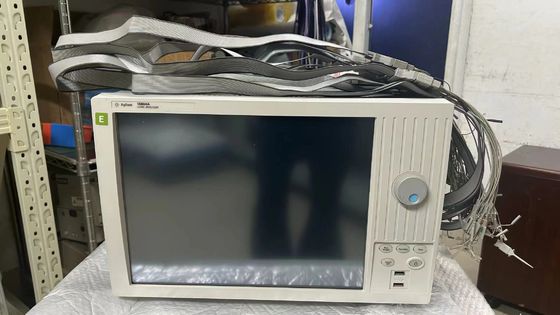

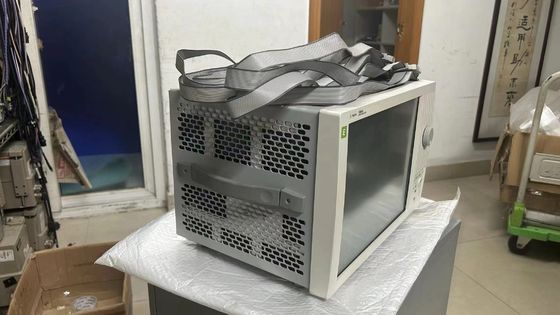

Een ingebouwde patroongenerator geeft je digitale stimulatie en reactie in één instrument

Geselecteerde modellen van de 16800-serie (16821A, 16822A en 16823A) bevatten ook een 48-kanaals patroongenerator om het risico vroeg in de productontwikkeling te verminderen.• Vervangen van ontbrekende planken, integrated circuits (ICs) or buses instead of waiting for missing pieces • Write software to create infrequently encountered test conditions and verify that the code works – before complete hardware is available • Generate patterns necessary to put a circuit in a desired state, operate the circuit at full speed or step the circuit through a series of states • Create a circuit initialization sequence Agilent 16800 Series portable logic analyzers with a pattern generator offer a variety of features that make it easier for you to create digital stimulus tests. Vectoren tot 48 bits breed Vectoren worden gedefinieerd als een row van gelabelde gegevenswaarden, met elke gegevenswaarde van één tot 48 bits breed.Creëer stimuluspatronen voor de breedste bussen in uw systeemDiepte tot 16 M vectoren Met de patroongenerator kun je tot 16 M vectoren van stimulus laden en uitvoeren.Diepte op deze schaal is het nuttigst in combinatie met krachtige prikkels die worden gegenereerd door elektronische ontwerpautomatiseringsinstrumenten, zoals SynaptiCAD' s

Specificaties en kenmerken van de patroongenerator

(A, B, C, D, E, F, G, H en G)

Kenmerken van de patroongenerator

Maximale geheugendiepte 16 MVectoren

Aantal uitgangskanalen bij > 180 MHz en 24

Aantal uitgangskanalen bij ≤ 180 MHz 48

Aantal verschillende macro's

Beperkt alleen door het patroon Maximaal aantal rijen in een macro-generator

Maximaal aantal parameters in een macro-geheugendiepte

Maximaal aantal macro-oproepen

Maximaal aantal lussen in een herhalingslus

Maximaal aantal oproepen van herhalingslussen 1000

Maximaal aantal gebeurtenissenpatronen van “Wait” 4

Aantal invoerrijzen om een patroon te definiëren 3

Maximale breedte van een etiket 48 bits

Maximaal aantal etiketten Beperkt door systeemgeheugen

Maximaal aantal vectoren in alle formaten 16 MVectoren

Minimum number of vectors in binary format 4096 when loading into hardware Lead set characteristics Agilent 10474A 8-channel Provides most cost effective lead set for clock and data probe lead set* pods- Grabbers zijn niet inbegrepen.

Agilent 10347A 8-kanaal Biedt 50 Ω coaxial lead set voor ondermijnde signalen, probe lead set vereist voor 10465A ECL Data Pod (ondermijnd).

Agilent 10498A 8-kanaal Biedt de meest kosteneffectieve lead set voor klok en data probe lead set* pods. Grabbers zijn niet inbegrepen.Agilent E8142A 8-kanaal Biedt loodset voor LVDS-klok en data pods.

De lead set is niet inbegrepen.

Lijst met opties
