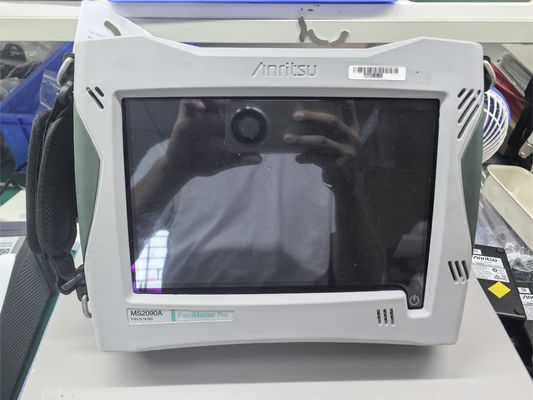

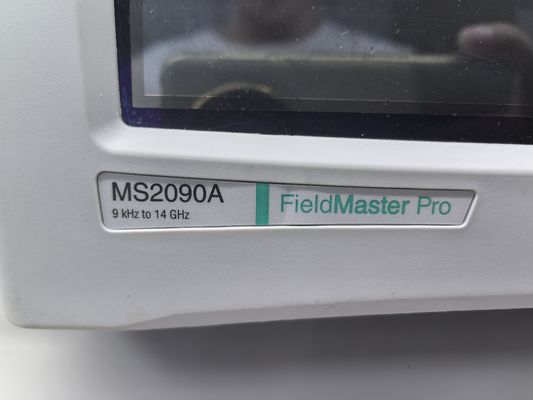

Het Field Master Pro MS2090A-instrument levert de hoogste prestatieniveaus die beschikbaar zijn in een draagbare RF-spectrumanalysator en biedt veldingenieurs en technici een ongeëvenaarde meetnauwkeurigheid die voorheen alleen voorbehouden was aan tafelinstrumenten.

• Interferentiezoeken en spectrumopheldering – hoge sweepsnelheden, een front-end met lage vervorming en de Real Time spectrumanalysator zorgen samen voor een snelle identificatie van interferentiesignalen. Een speciale optie voor het opsporen van interferentie voegt AM/FM-demodulatie toe met audio-uitvoer plus triangulatie van interferentiebronnen op een digitale kaart om de locatie en bron van interferentie te lokaliseren en te identificeren.

• Analyse van uitzendzenders – een uitgebreide reeks zendermetingen – waaronder: AM/FM-modulatiekwaliteitsmetingen, harmonische, valse, bezette bandbreedte, kanaalvermogen en aangrenzende kanaalvermogen – garandeert conformiteit met wettelijke vereisten.

• Microgolfradioverbindingen – met een frequentieoptie tot 54 GHz en uitzonderlijke gevoeligheid voor schoteluitlijning, vermogen en modulatiebandbreedte kunnen worden geverifieerd tijdens installatie- of onderhoudstests met een golfgeleiderhoornantenne.

• Satellietsysteemmonitoring – ideaal voor het monitoren van downlinksignalen om te zoeken naar interferentie en ruis

• Pulsradarmetingen - De grote bandbreedte van de MS2090A maakt gedetailleerde analyse van gepulseerde radarsignalen mogelijk. In nulbereik kan de resolutiebandbreedte worden ingesteld tot wel 40 MHz (afhankelijk van de optie), waardoor een sweeptijd van slechts 60 ns en amplitudemetingen van pulsen tot slechts 20 ns mogelijk zijn.

• LTE-basisstationmetingen – OTA- of directe verbindingsmetingen in configuraties met één of meerdere kanalen

  • Cel-ID, sector-ID, celgroep

  • Frequentiefout en tijdoffset

  • PBCH, RS en SS Power

  • Signaalkwaliteit (EVM)

  • MIMO-antennevoeding en tijduitlijningsfout (TAE)

  • Kanaalvermogen en bezette bandbreedte

  • TDD-framevermogen

  • ACLR- en spectrale emissiemaskers

  • Fout bij tijduitlijning

  • Gebruik van resourceblokken

  • OFDM-symbool zendvermogen (OSTP)

  • Tijdgestuurde uplink-interferentiemetingen

  • Op RSRP gebaseerde dekkingskartering met PCI-informatie

  • Netwerkmetingen met meerdere frequenties met draaggolfaggregatie

• 5GNR-basisstationmeting – valideer de prestaties van het gNB-basisstation met essentiële metingen die volledig in overeenstemming zijn met 3GPP TS 38.104 V15, waaronder:

  • frequentie fout

  • tijdsverschil

  • cel-/sector-ID

  • SSB: RSRP, RSRQ, SINR

  • modulatie kwaliteit

  • ongewenste emissies

  • bezette bandbreedte

  • aangrenzende kanaallekkageverhouding

  • zenderharmonischen en onechte

  • EIRP

  • Tijdgestuurde uplink-interferentiemetingen

  • Op RSRP gebaseerde dekkingskartering met PCI-informatie

  • Netwerkmetingen met meerdere frequenties met draaggolfaggregatie

• LTE- en 5G-dekkingskaarten – ontvang een duidelijke weergave van de signaalsterkte van 5G-zenders over het beoogde geografische gebied door continu RF-gegevens te meten – inclusief 5G-kanaalvermogen, EIRP of RSRP – waarbij de resultaten grafisch worden weergegeven op een digitale kaart of plattegrond van het gebouw.

• Kabel- en antennemetingen – RF-kabels en antennes op basisstationlocaties met accessoire S331P Site Master
