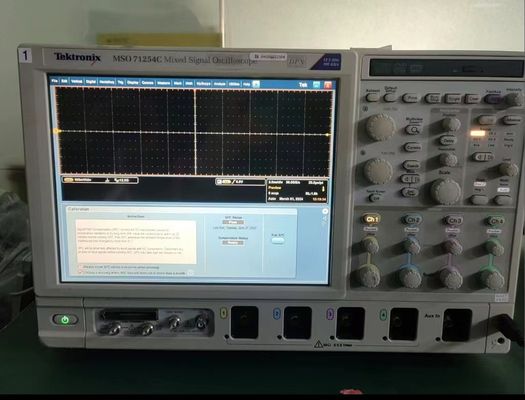

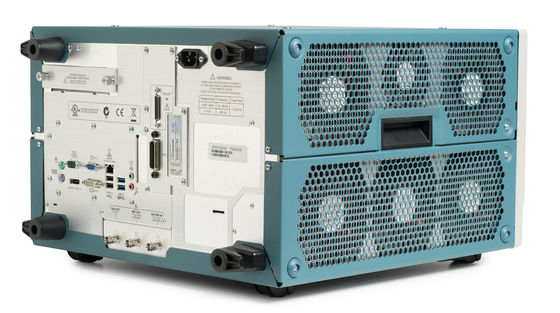

Tektronix MSO71254C Mixed Signal Oscilloscope 4 16 Channel 12,5 GHz 50 GS's MSO70000C-serie

Name: Tektronix MSO71254C Mixed Signal Oscilloscope 4 16 Channel 12,5 GHz 50 GS's MSO70000C-serie
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: MSO71254C
Availability: InStock

Merknaam:	Tektronix
Modelnummer:	MSO71254C
MOQ:	1 set
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Certificering:

ISO17025

Productnaam:

High-Definition Oscilloscope

Voorwaarde:

Voorbehouden

Functies:

Getoetst, in volledige werkomstandigheden

Kalibratie:

Neem contact met ons op

Bandbreedte:

12.5 GHz

Kanalen:

4 Ch

Proefpercentage:

100 GS/s

Type:

Gemengd signaal (MSO)

Levering vermogen:

In voorraad

Markeren:

12.5 GHz gemengd signaal oscilloscoop

50 GS's Gemengd signaal oscilloscoop

MSO70000C-serie gemengd signaal oscilloscoop

Productbeschrijving

Beschrijving van Tektronix MSO71254C

De DPO/DSA/MSO70000-serie is de meest nauwkeurige real-time prestatieoscilloscoop op de markt.Ontdek kritieke signaalinformatie met een 4-kanaalsysteembandbreedte van 20 GHz in combinatie met de hoogste golfvormopslag van de industrie voor laag geluid, met een hoge zichtbaarheid van de marge.Verhoog de zichtbaarheid van het systeem met behulp van de MSO70000-modellen die 16 logische kanalen bevatten met een zeer nauwkeurige tijdresolutie van 80 psecSamen zijn dit de krachtigste en meest nauwkeurige realtime oscilloscopen op de markt.Hiermee kunt u de meest uitdagende metingen maken met het vertrouwen dat u alleen krijgt van een Tektronix oscilloscoop..

Belangrijkste prestatiespecificaties

Tot 33 GHz analoge bandbreedte en stijgingstijd tot 9 ps. Meten op de nieuwste seriële hoge snelheidsstandaarden
Echte 33 GHz real-time analoog bandbreedte op 2 kanalen met 33 GHz-modellen
Bedrijfsleidende steekproefsnelheid en tijdresolutie
- 100 GS/s op 2 kanalen (33, 25, 23, 20, 16 en 12,5 GHz-modellen)
Vierkanaal gelijktijdige prestaties
- Bandbreedte tot 23 GHz
- Maximaal 50 GS/s Real-time steekproefsnelheid
- Tot 500 Megasample Record Length met MultiView ZoomTM voor snelle navigatie
- De snelste golfvormopslag met > 300 000 wfms/s maximaal per kanaal
16 Logische kanalen met 80 ps Timing Resolution voor de debugging van digitale en analoge signalen (alleen MSO70000DX-serie)
Unieke iCapture®-capaciteit maakt het mogelijk om analoge kenmerken van digitale kanalen te bekijken met een enkele sondeverbinding
6.25 Gb/s Real-time Serial Trigger ¢ Zorgt voor het activeren op de eerste instantie van een gespecificeerd NRZ- of 8b/10b-patroon om het isoleren van patroon-afhankelijke effecten mogelijk te maken
Toepassingsondersteuning voor snelle seriële industriestandaarden, breedband-RF, stroomvoorzieningen en geheugen

Belangrijkste kenmerken

Op alle vier de kanalen tegelijkertijd
2016, 12.5, 8, 6 en 4 GHz bandbreedte modellen
Maximaal 50 GS/s op realtime-sample rate
Tot 250 megasample-recordlengte met MultiView ZoomTM-functie voor snelle navigatie
De snelste golfvormopslag met > 300 000 wfms/s Maximum per kanaal
Oncompromissiële bandbreedte
Superieure signaalintegriteit en uitstekende signaal-geluidsverhouding
Toonaangevende steekproefsnelheid en tijdsresolutie
100 GS/s op 2 kanalen (modellen 20, 16 en 12,5 GHz)
16 logische kanalen met 80 ps tijdresolutie voor de debugging van digitale en analoge signalen (alleen MSO70000-serie)
Pinpoint® Triggering
6.25 Gb/s Real-time Serial Trigger ¢ Zorgt voor het activeren op de eerste instantie van een gespecificeerd NRZ- of 8b/10b-patroon om het isoleren van patroon-afhankelijke effecten mogelijk te maken
Zoek & Markeer
P7500 TriModeTM Probeersysteem Perfecte signaalverbinding van 4 GHz tot 20 GHz
Toepassingsondersteuning voor snelle serie-industrie-standaarden, RF, stroomvoorzieningen en geheugen
P6780 en P6717 Hoogwaardige 17-kanaals logische sondes met bandbreedten tot 2,5 GHz voor verbindingen met moderne snelle digitale signalen (alleen MSO70000-serie)

Connectiviteit

USB 2.0 hostpoort op zowel het voorpaneel als het achterpaneel voor snelle en gemakkelijke gegevensopslag, printen en het aansluiten van een USB-toetsenbord
Geïntegreerde 10/100 Ethernet-poort voor netwerkverbinding en Video Out-poort voor het exporteren van het oscilloscoopdisplay naar een monitor of projector

Wanneer u veel interfaces moet controleren, maakt de MSO71254C-oscilloscoop met 4 analoge en 16 logische kanalen een efficiënte tijdcontrole van kanaal tot kanaal mogelijk.Het digitale opname systeem van de MSO71254C stelt u in staat om nauwkeurige tijdmetingen te maken op maximaal 20 kanalen tegelijkertijd.. Met de iCaptureTM digitale-analoog multiplexerfunctie kunt u eenvoudig de analoge kenmerken van elk van de 16 aangesloten signalen verifiëren zonder de sondes of verbindingen te veranderen.

Om serie-architecturen te verifiëren,het seriepatroon dat wordt geactiveerd voor NRZ-seriegegevensstromen met ingebouwde klokherstel in de MSO71254C-oscilloscoop maakt het mogelijk om gebeurtenissen over fysieke en linklagen heen te correlerenVoor hogere bitrate standaarden zoals USB 3.0, de 8b/10b seriële patroon trigger en decodeert gegevenssnelheden tot 6,25 Gb/s.Eenvoud van gebruik en meetdoorvoer zijn essentieel wanneer een groot aantal metingen met een prestatie-oscilloscoop moet worden uitgevoerdDe Tektronix MSO71254C wordt standaard geleverd met de DPOJET Advanced Jitter en Eye Diagram metingsapplicatie.het verstrekken van de tools die u nodig heeft om snel een groot aantal metingen uit te voeren en statistieken te verzamelen.

Merk: Tektronix
Bandbreedte: 12,5 GHz
Analoge kanalen: 4
Digitale kanalen: 16
Monsterafname: 50 GS/s
Geheugen: 62 Mpts
Displaytype: 12.1 Vloeibare kristalkleur
Type: MSO
Vers. Resolutie: 8 bit
Reeks: MSO70000C-reeks
Tektronix MSO71254C Mixed Signal Oscilloscope 4 16 Channel 12,5 GHz 50 GS's MSO70000C-serie

Lijst met opties

10XL	Verlengde recordlengte - 125M/Ch
20XL	Verlengde recordlengte - 250M/Ch
210XL	Verlengde recordlengte - 125M/Ch voor DSA's of MSO's met optie DSAx
220XL	Verlengde recordlengte - 250 M/Ch voor DSA's of MSO's met optie DSAx
25XL	Verlengde recordlengte - 62,5 M/Ch voor DSA's of MSO's met optie DSAx
2XL	Uitgebreide recordlengte ¥ 31,25 M/Ch
5XL	Uitgebreide recordlengte 62,5 M/Ch
A0	Noord-Amerika
A1	Algemeen Europees
A10	China
A11	Indië
A12	Brasilië
A2	Verenigd Koninkrijk
A3	Oostenrijk
A5	Zwitserland
A6	Japan
A99	Geen stroomkabel.
C3	Kalibratiedienst 3 jaar
C5	Kalibratiedienst 5 jaar
CP2	ANSI/ITU Telecom Pulse Compliance Testing Software
D-PHY	MIPI D-PHY Transmitter Debug, Characterisatie en Conformity Test Solution (vereist DJA)
D1	Verslag over de kalibratiegegevens
D3	Verslag over kalibratiegegevens 3 jaar (met optie C3)
D5	Verslag over kalibratiegegevens 5 jaar (met optie C5)
DDRA	DDR-geheugenbusanalyse (vereist DJA)
DDU	Distributeur demonstratie-eenheid
DJA	Jitter- en ooganalysetools - geavanceerd (DPOJET)
DJAH	DPOJET Jitter- en oogdiagramanalyse (upgrade voor modellen DPO70404 - DPO70804 of MSO70404 - MSO70804)
DJAU	DPOJET Jitter- en oogdiagramanalyse (upgrade voor modellen DPO71254 - DPO72004 of MSO71254 - MSO72004)
DP12	DisplayPort 1.2 Source Test Automation Software
DPHY	MIPI D-PHY Transmitter Debug, Characterisatie en Conformity Test Solution (vereist DJA)
DSAH	Digitale reeksanalysepakket (upgrade voor modellen DPO/MSO70404 - DPO/MSO70804)
DSAU	Digitale signaalanalysebundel voor > 12 GHz
DSPT	DisplayPort Transmitter Compliance Test Software (vereist DJA en recordlengte opties: 5XL, 10XL of 20 XL)
DVI	DVI-nalevingstests
EQ	Optie SLE-optie SLA
ERRDT	Frame- en bitfoutdetektor voor seriële high-speed-stds (vereist optie ST6G)
ERRDTH	Frame- en bitfoutdetector (upgrade voor modellen DPO70404 - DPO70804, DSA70404 - DSA70804 of MSO70404 - MSO70804)
ERRDTU	Frame en bit error rate detector (upgrade voor modellen DPO71254 - DPO72004, DSA71254 - DSA72004, of MSO71254 - MSO72004)
ET3	Ethernet-nalevingstests
FBD	FB-DIMM geheugenbusanalyse (vereist RTE)
G3	Een driejarig Gold Care Plan, inclusief versnelde reparatie van alle productfouten, inclusief ESD en EOS, toegang tot een geleend product tijdens reparatie of vooruitgaande uitwisseling om downtime te verminderen,prioritaire toegang tot onder meer de klantenservice
G5	Vijfjaren Gold Care Plan. Inclusief versnelde reparatie van alle productfouten inclusief ESD en EOS, toegang tot een geleend product tijdens de reparatie of geavanceerde uitwisseling om downtime te verminderen,prioritaire toegang tot onder meer de klantenservice
HT3	HDMI-nalevingstests
HT3DS	HDMI Direct Synthesis voor HDMI 1.4 (vereist HT3)
IBA	Infiniband-conformiteitsmodule (vereist RTE)
Indien	Upgrade Installatie Service
J2	TDSDDM2 Analyse-software voor schijfstations
JA3	Jitter- en timingmetingen - JIT 3 Advanced
L0	Engelse handleiding
L1	Franse handleiding
L10	Russische handleiding
L3	Duitse handleiding
L5	Japanse handleiding
L7	Eenvoudige Chinese handleiding
L8	Standaard Chinees handboek
L9	Koreaanse handleiding
L99	Geen handleiding
LT	Beperking van de golfvorm
M-PHY	MIPI M-PHY Debug, karakterisering en conformiteitstestoplossing voor zenders (vereist DJA)
MHD	MHL Advanced Analysis and Compliance Software ((Behoeften Optie Tek Exp, Optie DJA en Optie 2XL)
MPHY	MIPI M-PHY Debug, karakterisering en conformiteitstestoplossing voor zenders (vereist DJA)
MTH	Masketest, met inbegrip van hardware-klokherstel
PCE	PCI Express-metingen (vereist DJA of RTE)
PCE3	PCI Express Essentials (vereist DJA)
PTD	Protocol decodering voor 8b/10b-gecodeerde seriële signalen
PWR	Vermogenmeting en -analyse
R3	Reparatie 3 jaar (waaronder garantie)
R3DW	DEKKING VAN HET REPARATIEERWERK 3 JAREN (INCLUDEER DE GARANTIEPeriode VAN HET PRODUCT); 3 JAREN START TEN TIEJD VAN HET KONTROUEREN VAN HET INSTRUMENT.
R5	Reparatie 5 jaar (waaronder garantie)
R5DW	5 JAREN (INCLUSIEF PRODUCTGARANTIEPeriode); 5 JAREN BEGINNEN AAN HET TIJDEN VAN DAT DE KLANT HET INSTRUMENT KOOPT.
RJUP	RJUP SOFTWARE BUNDLE-BEEVENT JIT3 EN RTE alleen voor doeleinden met DPOJET (opt DJA) licenties
RTE	Real-time eye - naleving en analyse van seriële gegevens
SLA	Serial Data Link Analysis - Geavanceerd (inclusief evenwicht)
SLE	Serial Data Link Analysis - Essentials (geen gelijkstelling)
SR-COMP	Computer-seriële triggering en analyse (RS-232/422/485/UART)
SR-DPHY	MIPI D-PHY (DSI1 / CSI2) Seriële analyse
SR-EMBD	Geïntegreerde seriële triggering en analyse (I2C, SPI)
SR-USB	USB-seriële activering en analyse
SRCOMP	Computer-seriële triggering en analyse (RS-232/422/485/UART)
SRCUST	Gepersonaliseerde reeksanalyse voor ontwikkelaars
SRDPHY	MIPI D-PHY (DSI1 / CSI2) Seriële analyse
SREMBD	Geïntegreerde seriële triggering en analyse (I2C, SPI)
SRUSB	USB-seriële activering en analyse
SSD's	Extra verwijderbare schijf - Solid State Drive (installeerbaar door de klant)
SST	SAS- en Serial ATA-conformiteitsmodule (vereist RTE)
ST6G	8b/10b Serial Protocol Trigger en Decodeer tot 6,25 Gb/s
SVE	SignalVu Essentials - Vectorsignalanalyse-software voor oscilloscopen
SVEH	SignalVuTMEssentials - Vector Signal Analysis Software
SVEU	SignalVuTMEssentials - Vector Signal Analysis Software
SVM	Algemene doeleinden Digitale modulatie analyse.
SVO	Flexible OFDM-analyse, vereist Opt. SVE
SVP	Geavanceerde signaalanalyse (inclusief pulsmetingen), vereist optioneel SVE
SVT	Het instellen van tijd, frequentie en fase.
USB	USB 2.0 conformiteitstesten
USB3	USB 3.0 Essentials (vereist DJA)
UWB	Ultrabreedbandanalyse
VET	Visuele trigger en zoeken
VNM	TDSVNM CAN en LIN Timing and Protocol Decode (Triggering niet inbegrepen)
XL010	Standaardconfiguratie tot optie 10XL-configuratie
XL02	Standaardconfiguratie tot optie 2XL-configuratie
XL020	Standaardconfiguratie tot optie 20XL-configuratie
XL05	Standaardconfiguratie tot optie 5XL-configuratie

Vragen:

1Kun je bestellingen naar Canada of Australië verzenden?

Ja, dat kunnen we. We sturen bestellingen over de hele wereld.

2Welke leveringsmethode gebruikt u en de levertijd?

We kunnen verzenden via EMS, DHL, FedEx, UPS, TNT met tracking nummer.

3Wat is uw betalingstermijn?

100% T/T betaling voor verzending.

4Hoe kan ik nog meer vragen stellen?

U kunt ons online contacteren of een bericht achterlaten.
