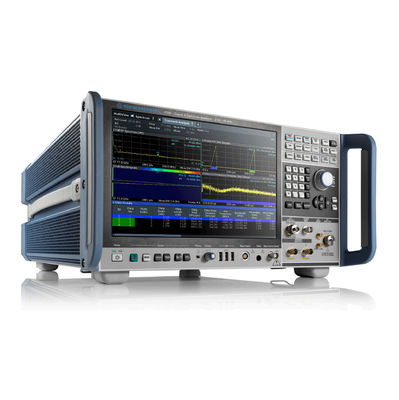

Kenmerken van de R&S FSW13 signaal- en spectrumanalyzer:

De hoogwaardige Rohde & Schwarz (R&S) FSW13 signaal- en spectrumanalyzer is ontworpen voor gemak, nauwkeurigheid en snelheid. Het unieke touchscreen, de eenvoudige weergave van de resultaten in meerdere weergaven en de geoptimaliseerde gebruikersbegeleiding maken de bediening van de R&S FSW13 Analyzer efficiënt en gemakkelijk. Met zijn ongeëvenaarde faseruis, ongeëvenaard dynamisch bereik voor valse metingen en hoge gevoeligheid, zelfs bij lage frequenties, garandeert de R&S FSW13 een hoge nauwkeurigheid. Efficiënte meetsnelheden, snelle sweeptijden en snelle omschakeling tussen instrumentopstellingen maken de bediening snel en eenvoudig.

Kenmerken van de R&S FSW13 signaal- en spectrumanalyzer:

• Uitstekend dynamisch bereik voor valse metingen vanwege lage DANL
• Harmonische metingen eenvoudig en nauwkeurig gemaakt dankzij geïntegreerde hoogdoorlaatfilters:
  • Hoge gevoeligheid, zelfs bij lage frequenties
  • Ongeëvenaard dynamisch bereik tot 1 GHz met afzonderlijk ontvangstpad
• Tot 500 MHz analysebandbreedte
• Hoog stoorvrij dynamisch bereik van > 100 dBc
• Grote I/Q-geheugendiepte voor naadloze opname van lange signaalsequenties
• Efficiënte bediening met geoptimaliseerde gebruikersbegeleiding
• MultiView: meerdere resultaten in één oogopslag beschikbaar
• Ideaal voor het meten van oscillatoren voor radar- en communicatietoepassingen en voor het analyseren van radarsystemen:
  • Snelle identificatie en analyse van valse emissies
  • Meten van polsparameters met één druk op de knop
  • Detectie van wijdverspreide frequentie-hopping-signalen
  • Analyseren van korte puls-stijg- en daaltijden
• Interactie tussen signalen identificeren
  • Multistandaard radio-analysator (MSRA)
  • Multistandaard realtime-analysator (MSRT)
• Hoge meetsnelheden en snelle sweeptijden met sweepsnelheden tot 1000 sweeps/s
• Snelle omschakeling tussen instrumentopstellingen
• Efficiënte meetfuncties versnellen de werking
• Geïntegreerde ondersteuning van R&S®NRP-Zxx vermogenssensoren

Specificaties van de R&S FSW13 Signaal- en Spectrumanalyzer:

• Frequentie:
  • Frequentiebereik: 2 Hz tot 13,6 GHz
  • Veroudering van frequentiereferentie: 1 x 10-7/jaar
    • Met R&S®FSW-B4: 3 x 10-8/jaar
• bandbreedtes:
  • Resolutie bandbreedtes:
    • Standaardfilter: 1 Hz tot 10 MHz
      • Met R&S®FSW-B8: 80 MHz
    • RRC-filter:
      • NADC: 18 kHz
      • TETRA: 24,3 kHz
      • 3GPP: 3,84 MHz
    • Kanaalfilter: 100 Hz tot 5 MHz
    • Videofilter: 1 Hz tot 10 MHz
  • I/Q-demodulatiebandbreedte: 10 MHz
    • Met R&S®FSW-B28: 28 MHz
    • Met R&S®FSW-B40: 40 MHz
    • Met R&S®FSW-B80: 80 MHz
    • Met R&S®FSW-B160: 160 MHz
    • Met R&S®FSW-B320: 320 MHz
    • Met R&S®FSW-B500: 500 MHz
• Weergegeven gemiddeld geluidsniveau (DANL):
  • 2 GHz: typisch -156 dBm (1 Hz).
  • Met R&S®FSW-B13: typisch -159 dBm (1 Hz).
  • 8 GHz: typisch -156 dBm (1 Hz).
  • 20 GHz: typisch -150 dBm (1 Hz).
  • DANL met voorversterker (met R&S®FSW-B24):
    • 8 GHz -169 dBm (1 Hz) typisch
    • 20 GHz -166 dBm (1 Hz) typisch
  • DANL met ruisonderdrukking, voorversterker uit, 2 GHz: typisch -169 dBm (1 Hz)
• Intermodulatie:
  • Onderschepping van de derde orde (TOI):
    • f < 1 GHz: +30 dBm (typisch)
    • f < 3 GHz: +25 dBm (typisch)
    • 8 GHz tot 26 GHz: +17 dBm (standaard)
    • 13,6 GHz tot 40 GHz: +15 dBm (standaard)
• WCDMA ACLR dynamisch bereik:
  • Met ruisonderdrukking: 88 dB
• Faseruis:
  • 10 kHz offset vanaf draaggolf:
    • 500 MHz draaggolf: typisch -140 dBc (1 Hz).
    • 1 GHz-draaggolf: typisch -137 dBc (1 Hz).
    • 10 GHz-draaggolf: typisch -128 dBc (1 Hz).
• Totale meetonzekerheid: 8 GHz < 0,04 dB

Opties van de R&S FSW13 Signaal- en Spectrumanalyzer:
