De Agilent E4362A is een 600W zonnepanelen simulator DC-krachtmodule die de uitgangskenmerken van een zonnepanel simuleert.De E4362A is vooral een stroombron met een zeer lage uitgangscapaciteitHet biedt snelle I-V curve veranderingen waardoor u de output van verschillende zonnepanelen onder verschillende omgevingsomstandigheden (bijv. temperatuur, leeftijd, eclips, spin, enz.) nauwkeurig kunt simuleren.De E4360 geeft je de flexibiliteit om het op twee manieren te bedienen.:

•Invoer van de vier belangrijkste operationele parameters (Voc, Isc, Vmp, Imp) die nodig zijn voor de SAS om intern een I-V-curve van een zonnepanel te maken
•Download een door de gebruiker gedefinieerde tabel voor de IV-V-curve van het zonnepaneel

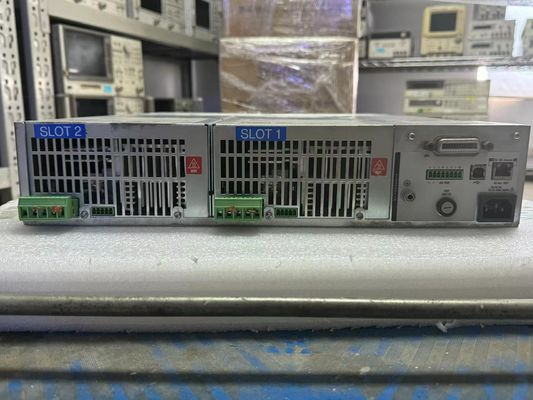

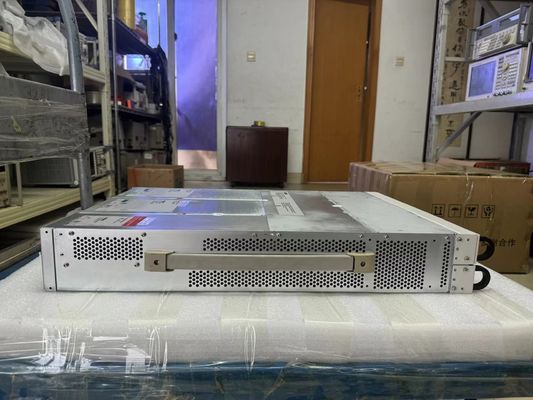

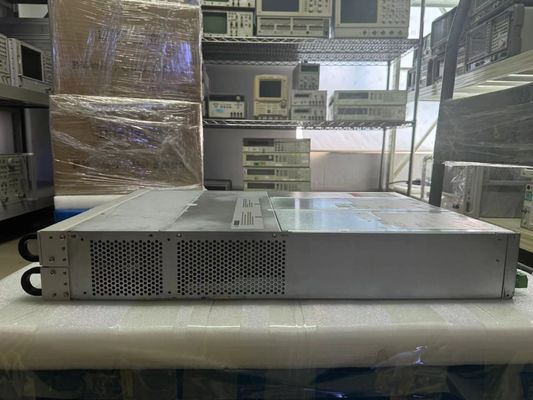

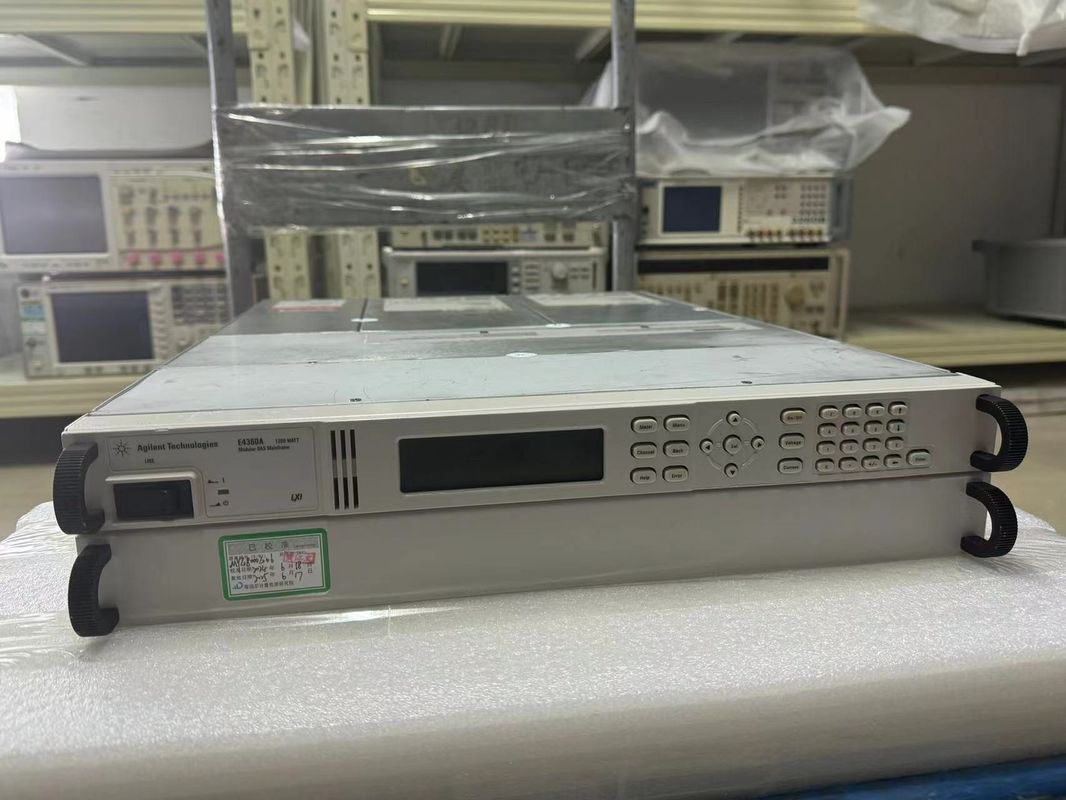

Deze module werkt met de Agilent E4360A Modular Solar Array Simulator (SAS) Mainframe die tot twee modules kan bevatten en spaarruimte bespaart met zijn 2U grote grootte.en GPIB-interfaces zijn standaard.

Om de ontwikkeling van testsystemesoftware te vereenvoudigen, wordt het 14360A System Control Tool-softwarepakket gratis geleverd met elke E4360A SAS-mainframe.Deze software vereenvoudigt de programmering en besturing van meerdere SAS'sMet een enkele functieoproep kunnen tot 100 E4360-uitgangen in een SAS-systeem worden ingesteld en bestuurd.

Kenmerken en specificaties:

• nauwkeurige simulatie van elk type zonnepanelkleine grootte: maximaal 2 uitgangen in 2U rackruimte
• Hoog uitgangsvermogen ¥ tot 600 W per uitgang
• Snelle verandering van de I-V-curve en snelle hersteltyd
• Gemakkelijk om milieucondities te simuleren
• LAN, USB en GPIB-interfaces standaard
• Volledig in overeenstemming met de specificaties van klasse LXI C
• Op maat gemaakte sleutelsysteem of afzonderlijke instrumenten beschikbaar
• Aanvaardt maximaal 2 modules van de serie E4360 (modules worden afzonderlijk besteld)
• Biedt standaard LAN-, USB- en GPIB-interfaces
• Maximaal totaal uitgangsvermogen (=som van het totale uitgangsvermogen van de module)
  • 1200 W bij werking vanaf 200-240 VAC-invoer
  • 600 W bij werking vanaf 100 - 120 VAC-invoer
• Kenmerken van de beschermingsrespons
  • INH-invoer: 5 μs vanaf ontvangst van inhibit tot aanvang van de uitschakeling
  • Fout op gekoppelde uitgangen: < 10 μs vanaf ontvangst van de fout tot aanvang van de uitschakeling
• AC-hoofdstukken
  • Nominale inlaatkwaliteiten: 100/120/220/240 VAC; 50/60/400 Hz
  • Invoerbereik: 86 VAC 264 VAC
  • Energieverbruik: 2000 VA (mainframe is voorzien van een vermogensfactorcorrectie)
  • Spikes in wisselstroomlijnen: 1 kV typisch
  • Maximaal ingangsvermogen: 2000 VA, 2000 W
  • Verzekering: 15 A/250 VAC (Agilent p/n 2110-0054)
  • 100/120 VAC Opmerking: wisselstroomnetcircuits met een nominale 100-120 VAC kunnen niet voldoende stroom leveren om de E4360A-hoofdcomputer te voorzien van stroom wanneer er twee uitgangsmodules zijn geïnstalleerd.interne circuits zal de uitgangsstroom van de modules beperken tot de helft van hun nominaleVoor een enkele geïnstalleerde module zal de volledige uitgangsstroom beschikbaar zijn bij nominale 100-120 VAC
• Reddbare staten
  • Geheugenlocaties: 2 (0 en 1)
  • Vooraf opgeslagen toestand: 0
• Bevelverwerkingstijd: =1 ms vanaf ontvangst van het commando tot aanvang van de uitgangswijziging
• Kenmerken van de beschermingsrespons
  • INH-invoer: 5 μs vanaf ontvangst van inhibit tot aanvang van de uitschakeling
  • Fout op gekoppelde uitgangen:
• Interface mogelijkheden
  • GPIB: SCPI - 1993, IEEE 488.2-compatibele interface
  • LXI-conformiteit: klasse C
  • USB 2.0: vereist Agilent IO Library versie M.01.01 en hoger, of 14.0 en hoger
  • 10/100 LAN: vereist Agilent IO Library versie L.01.01 en hoger, of 14.0 en hoger
  • Ingebouwde webserver: vereist Internet Explorer 5+ of Netscape 6.2+
• Milieuomstandigheden
  • Werkomgeving: binnenshuisgebruik, installatiekategorie II (voor AC-invoer), verontreinigingsgraad 2
  • Temperatuurbereik: 0°C tot 55°C (stroom wordt met 1% per °C verlaagd boven 40°C omgevingstemperatuur)
  • Relatieve luchtvochtigheid: tot 95%
  • Hoogte: tot 2000 meter
  • Bergingstemperatuur: -30°C tot 70°C
  • LED-verklaring: alle in dit product gebruikte LED's zijn LED's van klasse 1 overeenkomstig IEC 825-1.
