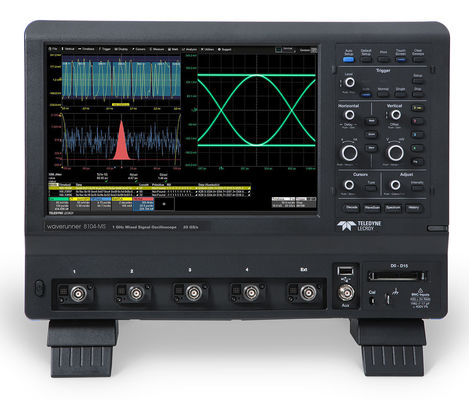

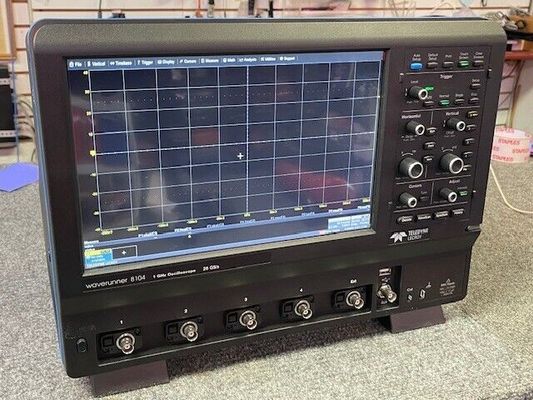

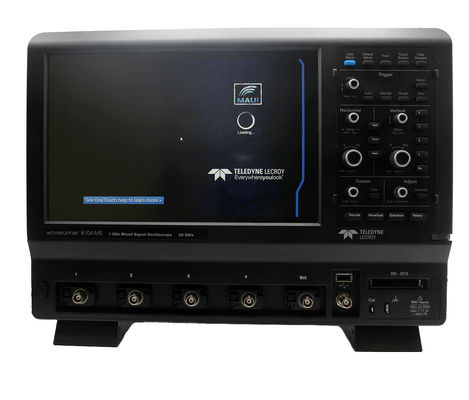

Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO met 12,1′′ WXGA-kleurdisplay

Name: Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO met 12,1′′ WXGA-kleurdisplay
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: WR8104
Availability: InStock

Merknaam:	Teledyne LeCroy
Modelnummer:	WR8104
MOQ:	1 set
Prijs:	Onderhandelbaar
Leveringstermijn:	1~3 Werkdagen
Betalingsvoorwaarden:	T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

De Verenigde Staten van Amerika

Certificering:

ISO17025

Analoogbandbreedte (max):

1 GHz

Analoogbandbreedte @ 50 Ω (-3 dB) (ProBus-invoer):

1 GHz (≥ 2 mV/div)

Analoogbandbreedte @ 1 MΩ (-3 dB) (ProBus-invoer):

500 MHz (typisch)

Opwaartse tijd (10-90%, 50 Ω):

415 pk (typisch)

Inputkanalen:

Bandbreedtebeperkers:

20 MHz, 200 MHz

Verpakking Details:

Verpakking

Levering vermogen:

In voorraad

Markeren:

10/20 GS/s DSO

1 GHz DSO

16/32 Mpts DSO

Productbeschrijving

Verticaal systeem
DC verticale winstnauwkeurigheid (winstcomponent van DC-nauwkeurigheid)	± ((1%) FS, verschoven bij 0 V

Verticale - analoge kanalen
Analoogbandbreedte (max)	1 GHz
Analoogbandbreedte @ 50 Ω (-3 dB) (ProBus-invoer)	1 GHz (≥ 2 mV/div)
Analoogbandbreedte @ 1 MΩ (-3 dB) (ProBus-invoer)	500 MHz (typisch)
Opwaartse tijd (10-90%, 50 Ω)	415 pk (typisch)
Verhoogtijd (20-80%, 50 Ω)	290 pk (typisch)
Invoerkanalen	4
Verticale resolutie	8 bits; maximaal 11 bits met verbeterde resolutie (ERES)
Gevoeligheid	50 Ω: 1 mV-1 V/div, volledig variabel; 1 MΩ: 1 mV-10 V/div, volledig variabel
DC verticale winstnauwkeurigheid (winstcomponent van DC-nauwkeurigheid)	± 1%) F.S, versneld bij 0 V
Kanal-kanaal isolatie	DC tot en met de nominale BW: 40 dB (>100:1), (Voor twee eventuele ProBus-invoerkanalen, dezelfde v/div-instellingen, typisch)
Offsetbereik	50 Ω ±1,6 V @ 1 mV - 4,95 mV/div ±4 V @ 5 mV - 9,9 mV/div ±8 V @ 10 mV - 19,8 mV/div ±10 V @ 20 mV - 1 V/div 1 MΩ ±1,6 V @ 1 mV - 4,95 mV/div ±4 V @ 5 mV - 9,9 mV/div ±8 V @ 10 mV - 19,8 mV/div ±16 V @ 20 mV - 100 mV/div ±80 V @ 102 mV - 1,0 V/div ±160 V @ 1,02 V - 10 V/div
DC Verticale Offset nauwkeurigheid	±(1,5% van de verschuivingsinstelling + 1% van de volledige schaal + 1 mV) (testlimiet)
Maximale invoerspanning	50 Ω: 5V RMS ± 10V piek 1 MΩ: max. 400 V (DC + piekwisselstroom < 10 kHz)
Invoercouplage	1 MΩ: AC, DC, GND; 50 Ω: DC, GND
Invoerimpedantie	50 Ω+/-2% of 1 MΩ voor 17 pF, 10 MΩ voor 9,5 pF met meegeleverde Probe
Bandbreedtebeperkers	20 MHz, 200 MHz
Verplaatsing van de schaal	Lange: meter, inch, voet, meter, mijl; Massa: gram, slakken; Temperatuur: Celsius, Fahrenheit, Kelvin; Hoek: radian, boogdegr, boogmin, boogsec, cycli, omwentelingen, draaie; Snelheid: m/s, in/s, ft/s,Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde methode in de praktijk van de toepassing van de richtlijnen van de Europese Gemeenschappen voor de bescherming van de gezondheid en de gezondheid van personen met betrekking tot de werkzaamheden van de gezondheidszorg in de lidstaten van toepassing.atmosfeer (technisch), atmosfeer (standaard), torr, psi; Elektrisch: volt, ampère, watt, volt-ampere, volt-ampere reactief, farad, coulomb, ohm, siemen, volt/meter, coulomb/m2, farad/meter, siemen/meter, vermogensfactor;Magnetische: weber, tesla, henry, ampère/meter, henry/meter; Energie: joule, Btu, calorie; Roterende machine: radian/seconde, frequentie, omwenteling/seconde, omwenteling/minute, nm, lb-ft, lb-in, oz-in, watt,Paardenkracht andere: %.

Horizontale - analoge kanalen
Tijdgrondslagen	Interne tijdsbasis die gemeenschappelijk is voor 4 invoerkanalen; bij de EXT-invoer kan een externe klok worden toegepast
Verwervingswijze	Real-time, rollen, willekeurige sampling (RIS), volgorde
Tijd/verdelingsklasse	20 PS/div - 1,6 ks/div RIS beschikbaar bij ≤ 10 ns/div; Rollmodus beschikbaar bij ≥ 100 ms/div en ≤ 5 MS/s
Hoogte van de klok	<= 1,5 ppm + ((veroudering van 0,5 ppm/jaar vanaf de laatste kalibratie)
Voorbeelden van kloktrekkers	tot 10 μs verworven tijdsbereik: 100fsrms (interne tijdsbasisreferentie) tot 10 ms Verworven tijdsbereik: 360fsrms (interne tijdsbasisreferentie)
Delta-tijdmeting nauwkeurigheid	Sqrt{2}sqrt{(frac{Noise}{SlewRate})^2+(Sample Clock Jitter)^2) (RMS)+(clock accuracyreading)(seconden)
Jitter meetvloer	Het is de eerste keer dat een geavanceerde methode wordt gebruikt om de afmetingen van het geluid te bepalen.
Kanal-kanaal-dekbereik	±9 x tijd/div-instelling, maximaal 100 ms. per kanaal
Externe tijdsbasisreferentie (invoer)	10MHz +/-25ppm tot 50 ohm
Externe tijdsbasisreferentie (output)	10 MHz, 3,0 dBm +/-1 dBm, sinusgolf gesynchroniseerd met de gebruikte referentie (interne of externe referentie)
Externe klok	DC tot 100 MHz; (50 Ω/1 MΩ), EXT BNC-invoer, minimale stijgingstijd en amplitudevereisten gelden bij lage frequenties.

Verwerving - Analoge kanalen
Proefpercentage (eenmalige opname)	10 GS/s op 4Ch 20 GS/s op 2 Ch
Proefpercentage (herhaaldelijk)	200 GS/s voor repetitieve signalen (20 ps/div tot 10 ns/div)
Geheugenlengte (4 Ch / 2 Ch / 1 Ch) (Aantal segmenten)	16M / 32M / 32M (5.000)
Intersegmenttijd	1 μs
Gemiddeld	Samengevoegd gemiddeld tot 1 miljoen sweeps; continu gemiddeld tot 1 miljoen sweeps
Verbeterde resolutie (ERES)	Verticale resolutie van 8,5 tot 11 bits
Verpakking (Extrema)	Enveloppen, vloeren of daken voor maximaal 1 miljoen schroeven
Interpolatie	Lineair of Sin x/x (2 pt en 5 pt)

Triggeringssysteem
Modus	Normaal, Auto, Single en Stop
Bronnen	Alle invoerkanalen, Ext, Ext/10, Lijn of Fast Edge; helling en niveau uniek voor elke bron (behalve lijntrigger)
Koppeling	DC, AC, HFRej, LFRej
Vertraging vóór activering	0-100% van de grootte van het geheugen (instelbaar in stappen van 1% van 100 ns)
Vertraging na activering	0-10.000 Divisies in realtime-modus, beperkt bij langzamere tijd/div-instellingen of in rollmodus
Ophouden	van 2 ns tot en met 20 s of van 1 tot en met 99,999,999 evenementen
Trigger en Interpolator Jitter	≤ 3,5 ps RMS (typisch) < 0,1 ps RMS (typisch, softwareondersteund)
Interne triggerniveaus	±4,1 div van het middelpunt (typisch)
Externe triggerniveaus	Ext (±0,4 V); Ext/10 (±4 V)
Maximaal triggerpercentage	1,000,000 golfvormen/seconde (in Sequence Mode, maximaal 4 kanalen)
Triggergevoeligheid met Edge Trigger ProBus-invoer	2 div @ < 1 GHz 1.5 div @ < 500 MHz 1 div @ < 200 MHz 0.9 div @ < 10 MHz (DC-, AC- en LFRej-koppeling, ≥ 10 mV/div, 50 Ω)
Triggergevoeligheid met Edge Trigger (Aux Input)	2 div @ < 1 GHz 1.5 div @ < 500 MHz 1 div @ < 200 MHz 0.9 div @ < 10 MHz (DC-, AC- en LFRej-koppeling)
Max. Triggerfrequentie, SMART Trigger	1.0 GHz @ ≥ 10 mV/div (minimum activeringsbreedte 750 pk)

Triggersoorten
De rand	Geactiveerd wanneer het signaal voldoet aan de hellingsvoorwaarde (positief, negatief of beide) en het niveau.
Breedte	Het triggert bij positieve of negatieve storingen met selecteerbare breedtes. Minimale breedte 500 pk, maximale breedte: 20 s
Glitch	In de eerste plaats moeten de apparaten van de fabrikant van het voertuig worden voorzien van een automatische inrichting.
Venster	Geactiveerd wanneer het signaal een door verstelbare drempelwaarden gedefinieerd venster verlaat
Patroon	Logische combinatie (AND, NAND, OR, NOR) van 5 inputs (4 kanalen en externe trigger input).Triggers aan het begin of einde van het patroon.
TV-composite video	Trigger NTSC of PAL met selecteerbare lijn en veld; HDTV (720p, 1080i, 1080p) met selecteerbare framerate (50 of 60 Hz) en Lijn; of CUSTOM met selecteerbare Fields (1-8), Lines (tot 2000),Frameraten (25, 30, 50 of 60 Hz), interlacing (1:1, 2:1, 4:1, 8:1), of Synch Pulse Slope (positief of negatief).
Runt	In het geval van positieve of negatieve stromen wordt de ontsteking geactiveerd door twee spanningslimieten en twee tijdlimieten.
Slew Rate	Trigger op rand snelheden. Selecteer limieten voor dV, dt en helling. Selecteer randlimieten tussen 1 ns en 20 ns.
Interval	De in de bijlage vermelde "technische apparatuur" is bestemd voor de toepassing van de in de bijlage I vermelde "technische apparatuur".
Afval	Het signaal wordt geactiveerd als het signaal langer dan de geselecteerde tijd tussen 1 ns en 20 s uitvalt.
Metingsaansluiting	Selecteer uit een groot aantal meetparameters trigger op een meetwaarde met gekwalificeerde limieten. Kan worden gebruikt als enige trigger of laatste gebeurtenis in een cascade trigger.
Multi-stage: gekwalificeerd (timeout of State/Edge gekwalificeerd)	Trigger op elke invoerbron alleen als een gedefinieerde toestand of rand op een andere invoerbron optreedt.
Triggers met uitsluitingstechnologie	Trigger bij intermitterende storingen door het verwachte gedrag te specificeren en te activeren wanneer aan die voorwaarde niet wordt voldaan
Meerdere fasen: eerst gekwalificeerd	In Sequence acquisition-modus wordt herhaaldelijk geactiveerd op evenement B alleen als een gedefinieerd patroon, staat of rand (evenement A) wordt voldaan in het eerste segment van de acquisitie.Houding tussen bronnen is selecteerbaar op tijd of gebeurtenissen.
Multi-stage: cascade (sequentie) trigger, capaciteit	Arm op A-evenement, dan Trigger op B-evenement of Arm op A-evenement, dan Qualify op B-evenement en Trigger op C-evenement.
Multi-stage: cascade (sequentie) trigger, soorten	Cascade A dan B: Rand, Venster, Patroon (Logische) Breedte, Glitch, Interval, Dropout of Meting. Cascade A dan B dan C (meting): Rand, Venster, Patroon (Logica), Breedte, Glitch, Interval, Dropout of Meting. Cascade A dan B dan C: Rand, Venster, Patroon (Logica)
Multi-stage: cascade (sequentie) trigger, Holdoff	De houdbaarheid tussen A en B of B en C kan worden geselecteerd op tijd of aantal gebeurtenissen. Het selecteren van de meetknop als laatste fase in een Cascade sluit een standstill tussen de vorige fase en de laatste fase uit.
TriggerScan	Een Trigger Trainer analyseert de golfvormen, identificeert normaal gedrag, en stelt dan een grote set van zeldzame gebeurtenissen slimme trigger setups op die gericht zijn op abnormaal gedrag.De trainer leert de trigger-instellingen op basis van het aantal doden., periodes, amplitudes buiten een bereik en vervolgens volgordelijk toe te passen.

Serial protocol low speed trigger (optioneel)
Ondersteunde protocollen	I2C, SPI (SPI, SSPI, SIOP), UART-RS232, CAN1.1, CAN2.0, CAN FD, LIN, FlexRay, MIL-STD-1553, AudioBus (I2S, LJ, RJ, TDM), USB1.x/2.0, SATA

High Speed Serial Protocol Trigger
Gegevenspercentages	(Optie WR8K-80B-8B10B TD) 150 Mbps - 3,125 Gbps
Patroonlengte	80 bits, NRZ of 8b10b
Clock Recovery Jitter	1 ps rms + 0,3% Eenheidsinterval rms voor PRBS-gegevenspatronen met 50% overgangsdichtheid
Hardware Clock Recovery Loop BW	PLL Loop BW = Fbaud/5500, 100 Mb/s tot 2.488 Gb/s (typisch)

Metingsinstrumenten
Meting functionaliteit	De meetparameters moeten worden weergegeven met een maximum van 8 meetparameters samen met statistieken, waaronder gemiddelde, minimale, maximale, standaardafwijking en totaal aantal.Elk voorval van elke parameter wordt gemeten en toegevoegd aan de statistische tabel. Histicons bieden een snelle, dynamische weergave van parameters en golfvormkenmerken. Parameter wiskunde maakt toevoeging, subtractie, vermenigvuldiging of verdeling van twee verschillende parameters.Parameterpoorten definiëren de plaats voor de meting op de golfvorm van de bronDe parameterkriteria voor de aanvaarding van parameters definiëren toelaatbare waarden op basis van de bereikinstelling of de golfvormstoestand.
Meetparameters - Horizontaal + Jitter	Cycli (aantal), vertraging (vanaf de trigger, 50%), Δ-vertraging (50%), dienstcyclus (50%, @level), randen (aantal, @level), valtijd (90-10, @levels), frequentie (50%, @level), halve periode (@level),Hold Time (@level), N Cycle Jitter (piek-piek), Aantal punten, Periode (50%, @level), Δ Periode (@level), Fase (@level), Rise Time (10-90, @levels), Setup (@levels), Skew (@levels), Slew Rate (@levels),Tijdintervalfout (@level), Tijd (@level), Δ Tijd (@level), Breedte (50%, @level), Δ Breedte (@level), X(waarde)@max, X(waarde)@min
Meetparameters - Verticaal	Amplitude, basis, niveau@X, maximaal, gemiddeld, median, minimum, piek-tot-piek, RMS, Std. Afwijking, top.
Meetparameters - Puls	Area, Base, Fall Time (90-10, 80-20, @levels), Overshoot (positieve, negatieve), Rise Time (10-90, 80-20, @levels), Top, Breedte (50%)
Metingsparameters - Statistisch (op histogrammen)	Volledige breedte (@ Half Max, @ %), Amplitude, Base, Peak @ Max Population, Maximum, Mean, Median, Minimum, Mode, Range, RMS, Std. Afwijking, Top, X(waarde) @ Peak, Peaks (aantal), Percentiel,Bevolking (@bin), totaal)

Wiskundehulpmiddelen
Wiskundige functionaliteit	De eenvoudig te gebruiken grafische interface vereenvoudigt het instellen van maximaal twee bewerkingen op elk functietrace.en functie sporen kunnen samen worden geketend om wiskunde op wiskunde uit te voeren.
Wiskundige operatoren - Basis wiskunde	Gemiddeld (gevoegd), Gemiddeld (continu), Verschil (-), Envelope, Floor, Invert (negatief), Product (x), Ratio (/), Reciprocal, Rescale (met eenheden), Ceiling, Sum (+).
Wiskundige operatoren - filters	Verbeterde resolutie (tot 11 bits verticaal), Interpolatie (kubisch, kwadratisch, sinx/x), (SinX)/x.
Wiskundige operatoren - Frequentieanalyse	FFT (vermogen spectrum, grootte, fase, vermogen dichtheid, reëel, denkbeeldig, grootte in het kwadraat), tot de volledige opname lengte.
Wiskundige operatoren - functies	Absolute waarde, correlatie (twee golfvormen), afgeleide, vervormd (hermonster), exp (basis e), exp (basis 10), integraal, omgekeerd (negatief), log (basis e), log (basis 10), wederkerig, opnieuw opschalen (met eenheden),Vierkant, vierkantswortel, Zoom (identiteit).
Wiskundige operatoren - andere	Segment, Sparse

Meting en wiskundige integratie
Meting en wiskundige integratie	Histogrammen voor het weergeven van statistische distributies van maximaal 2 miljard meetparameters.(tijdsgebonden aan verwervingen) elke parameterHet histogram van de persistentie en de persistentie-trace (gemiddelde, bereik, sigma)

Toets slagen/mislukken
Toets slagen/mislukken	Toon maximaal 8 pass/fail-queries met behulp van een enkele of dubbele parametervergelijking (vergelijk alle waarden of elke waarde <. ≤, =, >, ≥,binnen de grenswaarde ±Δ of %) of Masketoets (vooraf gedefinieerd of door de gebruiker gedefinieerd masker), golfvorm All In, All Out, Any In, of Any Out voorwaarden). Combineer zoekopdrachten in een booleaanse expressie om Pass of Fail IF "All True", "All False", "Any True", "Any False", of groepen of "All" of "Any",met volgende THEN Save (golfvormen), Stop, Alarm, (zenden) Pulse, Hardcopy (e-mail verzenden, schermbeeld opslaan, opslaan op knipbord, verzenden naar printer) of (opslaan) LabNotebook.

Display systeem
Grootte	Kleur 12,1" breed scherm TFT-Active Matrix met hoge resolutie touchscreen
Resolutie	WXGA; 1280 x 800 pixels.
Aantal sporen	Toon maximaal 16 sporen, tegelijkertijd kanaal, zoom, geheugen en wiskundige sporen.
Rasterstijlen	Automatisch, enkelvoudig, dubbel, viervoudig, achtvoudig, X-Y, enkelvoudig + X-Y, dubbel + X-Y, tandem, viervoudig, twaalfvoudig, zestienvoudig, drievoudig, zesvoudig
Golfvorm voorstelling	Samengevoegde steekproefpunten of alleen steekproefpunten

Doorzettingsvermogen
Analoog- en kleurspeciale aanhoudendheid	Variabele verzadigingsniveaus; opslaat de persistentiegegevens van elk spoor in het geheugen
Soorten volharding	Selecteer analoog, kleur of driedimensionaal
Selectie van sporen	Activeren van persistentie op alle of een combinatie van sporen
Aanhoudend veroudering	Selecteer van 500 ms tot oneindig
Afbeeldingsmodus van het schuiven	Alle geaccumuleerd, of alle geaccumuleerd met het laatste spoor gemarkeerd

Zoom-uitbreidingsspuren
Zoom-uitbreidingsspuren	Toon maximaal 8 Zoom- en 8 Wiskunde/Zoom-spuren

Interne golfvormgeheugen
Interne golfvormgeheugen	4 actieve golfvormgeheugenspuren (M1-M4) slaan 16 bit/punt volle lengte golfvormen op.

Inrichtingsopslag
Voorpaneel en instrumentstatus	Op de interne harde schijf, via het netwerk of op een USB-aangesloten perifere apparaat opslaan.

Automatische installatie
Automatische installatie	Automatisch instelt tijdsbasis, trigger en gevoeligheid om een breed scala aan herhalende signalen weer te geven
Verticale schaal vinden	Automatisch instelt de verticale gevoeligheid en verschuiving voor het geselecteerde kanaal om een golfvorm met het maximale dynamische bereik weer te geven

Kalibratie
Automatische kalibratie	Zorg ervoor dat de gespecificeerde gelijkstroom- en timingnauwkeurigheid minimaal 1 jaar wordt gehandhaafd.

Processor/CPU
Type	Intel© i5-6500 Quad Core, 3,2 GHz (of hoger)
Geheugen van de processor	8 GB standaard, tot 16 GB optioneel
Besturingssysteem	Microsoft Windows® 10
Operatiesoftware voor oscilloscoop	Teledyne LeCroy MAUITM met OneTouch
Echttijdklok	Datum en tijd weergegeven met golfvorm in gedrukte bestanden. SNTP-ondersteuning voor synchronisatie met precieze interne klokken.

Connectiviteit
Ethernet-poort	Ondersteunt 10/100/1000BaseT Ethernet-interface (RJ45-poort)
USB-hostpoorten	4 zijdelingse USB 3.1 Gen1 poorten en 1 voorste USB 2.0 poort ondersteunen Windows compatibele apparaten
USB-apparaatpoort	1 poort - USBTMC via USB 3.1 Gen1
GPIB-haven (facultatief)	Ondersteunt IEEE - 488.2 (externe)
Externe monitorpoort	HDMI 1.4 (Qty. 1) en DisplayPort 1.2 (Qty. 1) om de door de klant geleverde externe monitor te ondersteunen.Inclusief ondersteuning voor uitgebreide bureaubladfunctie met UHD 3840 x 2160 pixel resolutie en split-grid mogelijkheid op externe monitorOndersteunt touchscreen integratie van externe monitor (noot: externe display kan geen Fujitsu touchscreen driver gebruiken).
Afstandsbediening	Via Windows Automation, of via LeCroy Remote Command Set
Netwerkcommunicatiestandaard	VXI-11 of VICP, LXI klasse C (v1.2) Voldoen

Hulpbronnen
Signaalsoorten	Selecteer Extern Trigger of Extern Clock Input op het voorpaneel
Koppeling	50 Ω: DC; 1 MΩ: AC, DC, GND
Max. Inlaatspanning	50 Ω: 5 Vrms; 1 MΩ: 250 Vmax (DC + Peak AC ≤ 10 kHz)

Hulpproducten
Signaalsoorten	Selecteer uit besturingssignalen of uit
Uitgangssignaal	500 Hz-1 MHz vierkantsgolf- of gelijkstroomniveau; 50 mV-1 V in 1 MΩ
Beheerssignalen	Trigger ingeschakeld, trigger uit, pass/fail status, fast edge, uitgeschakeld
Type aansluiting	BNC, aan de voorzijde

Proefpersonen
Proefpersonen	Qty. (4) ÷ 10 Passieve sondes
Probe-systeem	ProBus. Automatisch detecteert en ondersteunt een verscheidenheid aan compatibele sondes
Schaalfactoren	Automatisch of handmatig geselecteerd, afhankelijk van de gebruikte sonde
Kalibratie-uitgang	De standaard is 1kHz vierkantgolf, 1Vp-p (typisch), uitgang naar sondehook.

Energiebehoeften
Spanning	100-240 VAC ±10% bij 50/60 Hz ±5%; 110-120 VAC ±10% bij 400 Hz ±5%; Automatische selectie van wisselstroomspanning
Nominaal vermogen	285 W / 285 VA
Max. stroomverbruik	375 W / 375 VA (met alle PC-perifere apparaten en actieve sondes verbonden met 4 kanalen)

Certificeringen
Certificeringen	CE-conform, UL en cUL-lijst; voldoet aan UL 61010-1 (3e editie), UL 61010-2-030 (1e editie) Voor de toepassing van deze richtlijn moet de bevoegde autoriteit van de lidstaat van herkomst de volgende gegevens verstrekken:

Milieu
Temperatuur (operatie)	+5 °C tot +40 °C
Temperatuur (niet-opererend)	-20 °C tot +60 °C
Vochtigheid (operatie)	relatieve luchtvochtigheid van 5% tot 90% (niet-condenserend) tot + 31 °C. De bovengrens wordt verlaagd tot 50% relatieve luchtvochtigheid (niet-condensatie) bij +40 °C.
Vochtigheid (niet-opererend)	Relatieve luchtvochtigheid (niet-condenserend) van 5% tot 95%, getest volgens MIL-PRF-28800F
Hoogte (operationeel)	Tot 10.000 ft (3048 m) bij of onder +30 °C
Hoogte (niet-opererend)	Tot 12.192 m
Willekeurige trillingen (opereren)	0.31 gms 5 Hz tot 500 Hz, 15 minuten in elk van de drie orthogonale assen
Willekeurige trillingen (niet-opererend)	2.4 gms 5 Hz tot 500 Hz, 15 minuten in elk van de drie orthogonale assen
Functionele schok	30 g piek, halve sinus, 11 ms puls, 3 schokken (positief en negatief) in elk van de drie rechthoekige assen, 18 schokken in totaal

Grootte en gewicht
Afmetingen (HWD)	12.44"H x 16.42"W x 9.37"D (316 x 417 x 238 mm)
Gewicht	220,8 lb (10,3 kg)
Verzendgewicht	37.5 lbs. (17.0 kg)

Opties voor afstandsbediening/netwerk

USB2-GPIB
Externe USB 2.0 naar GPIB IEEE 488.2 adapter

Naleving van de seriegegevens

QPHY-ENET
QualiPHY Ethernet 10/100/1000BT-compliance-softwareoptie

QPHY-MOST50
QualiPHY Geactiveerd MOST50 ePHY Compliance Software Optie. Vereist opties DFP2 en SDM of SDA3

QPHY-USB
QualiPHY USB 2.0-compliance-softwareoptie ingeschakeld

Andere

OC1024-A
Instrumentenmandje met extra plank en lade

Testinstallaties voor seriële gegevens

TF-AUTO-ENET
Automobiele Ethernet-breakouttestinstallatie voor 100Base-T1 en 1000Base-T1 debug

TF-ENET-B
10/100/1000BaseT Ethernet-testinrichting

TF-USB-B
USB 2.0 conformiteitstestinrichting

Differentiële sondes (4-6 GHz)

Dx10-SI
Vervangend lood van de soldeerpunten voor D410/D610

Dx20-SI
Vervangend lood van de soldeerpunten voor D420/D620

Dx10-PT-KIT
WaveLink Dx10-PT verstelbare positioner tip kit. Inclusief XYZ positioner assemblage met mechanische interconnecties, kleefkit, verbindingsleidingen, handhandige stok en vervangende pinnen ((Qty.4)/Sokketten (Qty 2).

Dx20-PT-KIT
WaveLink Dx20-PT verstelbare positioner tip kit. Inclusief XYZ positioner assemblage met mechanische interconnecties, kleefkit, verbindingsleidingen, handhandige stok en vervangende pinnen (Qty.4)/Sokken (Qty). 2).

Dx10-HiTemp
WaveLink Temperature Extension kabels voor Dx10. Inclusief 1 set van 30" hoge temperatuur kabels, 1 soldeerpunt lood set

Dx20-HiTemp
WaveLink Temperature Extension kabels voor Dx20. Inclusief 1 set van 30" hoge temperatuur kabels, 1 soldeerpunt lood set

Dx10-QL-3SI
QuickLink Solder-In startpakket voor gebruik met Dx10 versterker

Dx20-QL-3SI
QuickLink Solder-In startpakket voor gebruik met Dx20 versterker

D610-A-CCNIST
NIST-kalibratie voor D610-A. Inclusief testgegevens.

D620-A-CCNIST
NIST-kalibratie voor D620-A. Inclusief testgegevens.

D410-A-CCNIST
NIST-kalibratie voor D410-A. Inclusief testgegevens.

D420-A-CCNIST
NIST-kalibratie voor D420-A. Inclusief testgegevens.

D410-A-PB2
4 GHz ProBus2-differentiële sonde met Dx10-SI Solder-In-Tip (Qty. 1), Dx10-QC Quick Connect (Qty. 1) en Dx10-SP Square Pin (Qty. 1)

D420-A-PB2
4 GHz ProBus2 Differentiële Probe met Dx20-SI Solder-In Tip (Qty. 1), Dx20-QC Quick Connect (Qty. 1) en Dx20-SP Square Pin (Qty. 1)

D400A-AT-PB2
4 GHz ProBus2 Differentialsonde met verstelbare punt

Actieve spanningssondes

ZS1500
1.5 GHz, 0,9 pF, 1 MOhm Actieve Spanning Probe

ZS1000
1 GHz, 0,9 pF, 1 MOhm Actieve Spanning Probe

ZS2500
2.5 GHz, 0,9 pF, 1 MOhm Actieve Spanning Probe

ZS4000
4.0 GHz, 0,6 pF, 1 MOhm Active Spanning Probe

Differentiële sondes (<= 1,5 GHz)

AP033
Differentiële sonde van 500 MHz

ZD200
200 MHz, 3,5 pF, 1 MOhm Actieve differentiële sonde, ±20 VBeperkte beschikbaarheid

ZD500
500 MHz, 1,0 pF Actieve differentiële sonde, ±8 V

ZD1000
1 GHz, 1,0 pF Actieve differentiaalsonde, ±8 V

ZD1500
1.5 GHz, 1,0 pF Actieve differentiële sonde, ±8 V

Huidige sondes

CP150
150 A, 10 MHz stroomonderzoek - AC/DC, 150 A rms, 500 A piekpuls, 2 meter kabelBeperkte beschikbaarheid

CP500
500 A, 2 MHz stroomproef - AC/DC, 500 A rms, 700 A piekpuls, 6 meter kabel

CP030
30A, 50 MHz stroomonderzoek - AC/DC, 30 A rms, 50 A piekpuls, 1,5 meter kabelBeperkte beschikbaarheid

CP031
30A, 100 MHz stroomonderzoek - AC/DC, 30 A rms, 50 A piekpuls, kabel van 1,5 meter

CP030A
30A, 50 MHz High Sensitivity Current Probe - AC/DC, 30 A rms, 50 A Peak Pulse, kabel van 1,5 meterBeperkte beschikbaarheid

CP031A
30A, 100 MHz High Sensitivity Current Probe - AC/DC, 30 A rms, 50 A Peak Pulse, kabel van 1,5 meter

CA10
Programmable Current Sensor to ProBus Adapter voor gebruik met stroomsensoren van derden

DCS025
Verstelbaar kalibratiebron voor Teledyne LeCroy-stroomsonden

Hoogspanningspassieve sondes

HVP120
6 kV hoogspanningspassieve sonde, 400 MHz

Passieve sondes

PP008-1
500 MHz passieve sonde, 2,5 mm, 10:1, 10 MOhm

PP009-1
500 MHz passieve sonde, 10: 1 (voor WaveSurfer Xs), mechanisch identiek aan PP005A

PP022-1
500 MHz passieve sonde, 2,5 mm, 10:1, 10 MOhm

PP024-1
500 MHz passieve sonde, 5mm, 10:1, 10 MOhm

Hoogspanningsdifferentialsondes

AP031
700 V, 25 MHz hoogspanningsdifferentiële sonde (÷10, ÷100)Beperkte beschikbaarheid

HVD3102A
1kV, 25 MHz hoogspanningsdifferentiële sonde met automatische nulverbinding

HVD3102A-NOACC
1kV, 25 MHz Hoogspanningsdifferentiële sonde zonder punt

HVD3106A
1kV, 120 MHz Hoogspanningsdifferentiële sonde met automatische ontkoppeling

HVD3106A-NOACC
1kV, 120 MHz Hoogspanningsdifferentiële sonde zonder punt

HVD3106A-6M
1kV, 80 MHz Hoogspanningsdifferentiële sonde met 6m kabel en Auto Zero Disconnect

HVD3206A
2kV, 120 MHz hoogspanningsdifferentiële sonde met automatische nulverbinding

HVD3206A-6M
2kV, 80 MHz hoogspanningsdifferentiële sonde met 6m kabel en Auto Zero Disconnect

HVD3605A
6kV, 100 MHz hoogspanningsdifferentiële sonde met automatische ontkoppeling

HVD3220
2 kV, 400 MHz hoogspanningsdifferentiële sonde

Onderdelen en kits voor sondes

PACC-CL001
Sondeclips voor SMD 0,5 mm

PACC-LD004
Vervangende rechthoekige L-Lead

PACC-LD003
Vervangende rechthoek S-Lead

PACC-CD008
Pogo-grond (t) van 2

Dx10-HiTEMP
WaveLink Temperature Extension kabels voor Dx10. Inclusief 1 set van 30" hoge temperatuur kabels, 1 soldeerpunt lood set

Dx20-HiTEMP
WaveLink Temperature Extension kabels voor Dx20. Inclusief 1 set van 30" hoge temperatuur kabels, 1 soldeerpunt lood set

Dx10-SI-HiTEMP
Vervangende soldeerpuntsleadset voor gebruik met D410/D610 en temperatuurverlengkabel

Dx20-SI-HiTEMP
Vervangend soldeerpunt leidset voor gebruik met D420/620 en temperatuurverlengkabel

PACC-ZD001
Y-loodadapter voor ZD-differentialsondes - Qty 1

PACC-ZD002
Inloglood voor ZD-differentialsonde - QTY 2

PACC-ZD003
Lange veergrond voor ZD-differentialsonde - QTY 2

PACC-ZD004
Tipsaver voor ZD-differentialsonde - QTY 2

PACC-ZD005
Adapter met draaiend punt voor ZD-differentialsonde - QTY 1

PACC-ZD006
Kleine IC-adapter voor ZD-differentialsonde - QTY 2

PK111
Vervangende accessoire voor ZD500, ZD1000 en ZD1500

Dx10-Cable-HiTemp
Vervanging 30 "matched kabel set voor gebruik met Dx10 HiTemp Solder tip leadset

Dx20-Cable-HiTemp
Vervanging 30 "matched kabel set voor gebruik met Dx20 HiTemp Solder tip leadset

Probe-adapters

TPA10
TekProbe naar ProBus Probe Adapter

Actieve spanningsrailsonde

RP4030
Power/Voltage Rail Probe. 4 GHz bandbreedte, 1,2x verzwakking, +/-30V offset, +/-800mV Inclusief een complete reeks soldeerleidingen, coaxkabel en PCB-bevestigingen.Beperkte beschikbaarheid

RP4000-MCX-LEAD-SI
Qty 3 MCX 4 GHz soldeer-in lood accessoires (naast die welke met spoorsonde worden geleverd) 18 cm lang

RP4000-Browser
RP2060/RP4060 Browser Tip accessoire. Inclusief 0 Ohm (1x), 450 Ohm (10x) en 950 Ohm (20x) tips.

RP4060
Power/Voltage Rail Probe. 4 GHz bandbreedte, 1,2x verzwakking, +/-60V offset, +/-800mV Inclusief een complete set soldeer-in leidingen en coaxiale kabels.

RP2060
Power/Voltage Rail Probe. 2 GHz bandbreedte, 1,2x verzwakking, +/-60V offset, +/-800mV Inclusief een complete set van soldeer-in leidingen en coaxiale kabels.

Hoogspanningsoptisch geïsoleerde sondes

HVFO100-1X-TIP-U
HVFO10X +/-1V (1x attenuatie) Universele punttoeslag

HVFO100-5X-TIP-U
HVFO10X +/-5V (5x verzwakking) Universele punt accessoire

HVFO100-10X-TIP-U
HVFO10X +/-10V (10x verzwakking) Universele punt accessoire

HVFO100-20X-TIP-U
HVFO10X +/-20V (20x verzwakking) Universele punt accessoire

HVFO100-40X-TIP-U
HVFO10X +/-40V (40x verzwakking) Universele punt accessoire

HVFO108
High Voltage Fiber Optic Probe, bandbreedte 150 MHz. Inclusief zachte draaghoes. Verlangt een dempende punt (afzonderlijk besteld). Inclusief Qty. 1 1m Fiber Optic Cable.

60 V-differentiële sondes voor de algemene modus

DL05-HCM
500 MHz 60 V Common Mode Differential Probe.

DL10-HCM
1 GHz 60 V Common Mode Differential Probe.

DL-HCM-HiTemp
DL-HCM-serie hoogtemperatuur soldeerpunt, bandbreedte 30 MHz, lengte 1 meter.

DL-HCM-Acc-Kit
DL-HCM serie accessoires kit met sondehouder, micro IC grabbers (Qty 2.) en Y-banana adapter.

Vragen:

V: Welke leveringsmethoden gebruikt u en wat is de levertijd?
A:We verzenden via EMS, DHL, FedEx, UPS en TNT met trackingnummers.

V: Hoe worden de rechten en belastingen afgehandeld?
A:De douanerechten en belastingen verschillen per land en zijn meestal de verantwoordelijkheid van de koper.

V: Wat zijn uw betalingsvoorwaarden?
A:We vereisen 100% T/T betaling voor verzending.

V: Hoe kan ik de kwaliteit garanderen van producten die internationaal worden gekocht?
A:Wij werken samen met gerenommeerde leveranciers en voeren grondige inspecties uit voor verzending.

V: Wat moet ik doen als mijn zending vertraging ondervindt?
A:Controleer de verstrekte trackinginformatie.

V: Biedt u kortingen voor bulkbestellingen?
A:Ja, er zijn mogelijk kortingen beschikbaar voor bulk aankopen.

Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO met 12,1′′ WXGA-kleurdisplay 0

Taggen:

Praktische Digitale Oscilloscoop Keysight

Agilent Analoog-numerieke Oscilloscoop

De multifunctionele Digitale Oscilloscoop van Agilent

Verwante producten

LeCroy20ghz Digitale Oscilloscoop Praktische WaveMaster SDA820Zi-A

Vind de beste prijs

Duurzame 1GHZ digitale fosfor-oscilloscoop Tektronix DPO7104 oscilloscoop

Vind de beste prijs

Kanaal van de Tektronixdpo3034 het Analoog-numerieke Oscilloscoop 300MHz 2.5GS/S 4

Vind de beste prijs

De praktische Digitale Oscilloscoop Multifunctionele DSO91204A van Keysight Agilent

Vind de beste prijs

De Analoog-numerieke Oscilloscoop Agilent DSA90804A van Infiniumkeysight

Vind de beste prijs

Duurzame Keysight digitale analoge oscilloscoop Agilent DSO90404A 4 GHz oscilloscoop

Vind de beste prijs

Hoge Definitie van Keysight MSOS804A van de Agilent8ghz de Analoog-numerieke Oscilloscoop

Vind de beste prijs

De praktische Analoge en Digitale Oscilloscoop Keysight Agilent DSOS054A van 20GSa/s

Vind de beste prijs

4GHz 4 Kanalen Analoog-numerieke Oscilloscoop Keysight Agilent DSO9404A

Vind de beste prijs

Details Van De Producten

Huis Producten

Analoog-numerieke Oscilloscoop

Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO met 12,1′′ WXGA-kleurdisplay

Alle Categorieën

Rf-Spectrumanalysator

De Analysator van het signaalspectrum

Optische Spectrumanalysator

Vectornetwerkanalysator

rf-signaalgenerator

Rf-Communicatie Testreeks

Analoog-numerieke Oscilloscoop

AC gelijkstroom Veranderlijke Voeding

Rf-Machtsmeter

Multifunctiekalibermeter

EMC Proefsysteem

Elektronisch Test en Metingsmateriaal

EMC Testmateriaal

Rf-Machtssensor

Teledyne LeCroy WR8104 1 GHz, 10/20 GS/s, 4ch, 16/32 Mpts DSO met 12,1′′ WXGA-kleurdisplay

Merknaam:	Teledyne LeCroy
Modelnummer:	WR8104
MOQ:	1 set
Prijs:	Onderhandelbaar
Verpakking:	Verpakking
Betalingsvoorwaarden:	T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

De Verenigde Staten van Amerika

Merknaam:

Teledyne LeCroy

Certificering:

ISO17025

Modelnummer:

WR8104

Analoogbandbreedte (max):

1 GHz

Analoogbandbreedte @ 50 Ω (-3 dB) (ProBus-invoer):

1 GHz (≥ 2 mV/div)

Analoogbandbreedte @ 1 MΩ (-3 dB) (ProBus-invoer):

500 MHz (typisch)

Opwaartse tijd (10-90%, 50 Ω):

415 pk (typisch)

Inputkanalen:

Bandbreedtebeperkers:

20 MHz, 200 MHz

Min. bestelaantal:

1 set

Prijs:

Onderhandelbaar

Verpakking Details:

Verpakking

Levertijd:

1~3 Werkdagen

Betalingscondities:

T/T, Western Union

Levering vermogen:

In voorraad

Markeren:

10/20 GS/s DSO

1 GHz DSO
