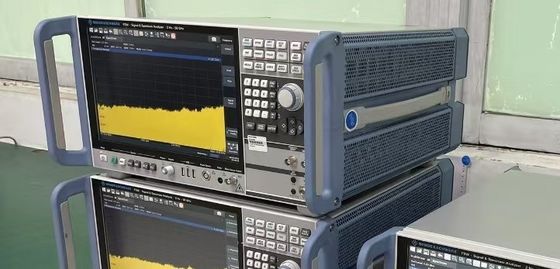

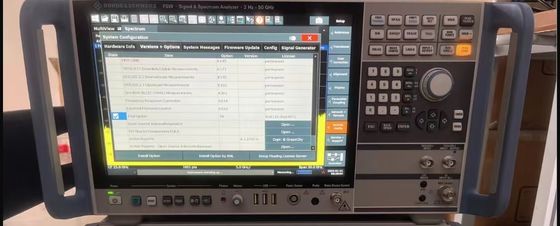

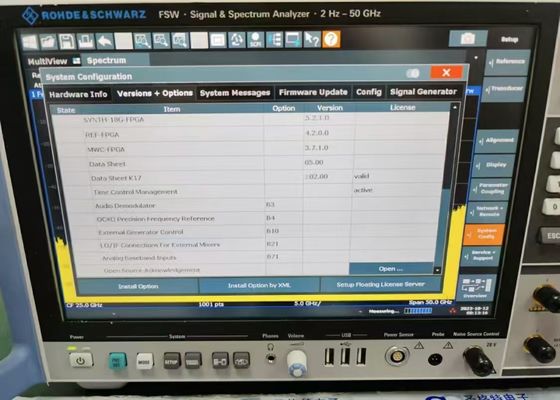

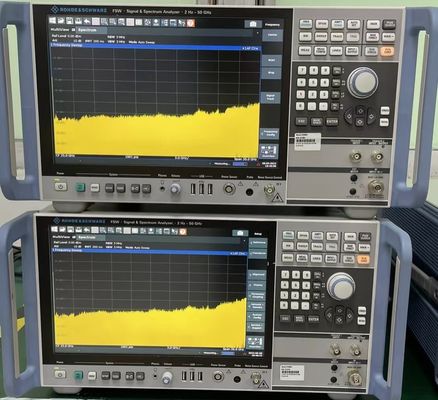

Rohde en Schwarz FSW50 Signal- en spectrumanalysator 2 Hz tot 50 GHz gekalibreerd

Beschrijving van FSW50 fase geluidsanalysator

De hoogwaardige R&S® FSW-signaal- en spectrumanalysator is ontwikkeld om aan de veeleisende eisen van de klant te voldoen.breed analysebandbreedte en eenvoudige en intuïtieve werking, maakt de analysator metingen snel en gemakkelijk.

Ervaar alledaagse uitmuntendheid met de FSW, de hoogwaardige signaal- en spectrumanalysator die precisie herdefinieert. Ideal for a variety of applications – from complex communication systems to RF components – this powerful analyzer is your trusted partner for reliable measurements and unparalleled phase noise performanceOf het nu gaat om het ontwikkelen van hoogwaardige radars of het karakteriseren van breedbandcomponenten, de brede interne analysebandbreedte en de uitzonderlijke nauwkeurigheid van de FSW stellen de normen voor signaalanalyse.Je kunt de FSW vertrouwen voor de meest veeleisende taken.Dag na dag.

Kenmerken:

• Frequentiebereik van 2 Hz tot 8/13.6/26.5/43.5/50/67 GHz (met externe harmonische mixers van Rohde & Schwarz tot 110 GHz)
• Laag fasegeluid van 1 Hz bij 10 kHz-verschuiving (1 GHz-drager)
• WCDMA/HSPA/HSPA+
• 3GPP LTE
• GSM/EGPRS/EDGE Evolution/VAMOS
• CDMA2000® 1xEV-DO

Beschikbare modellen:

R&S®FSW8 DC gekoppeld 2 Hz tot 8 GHz AC gekoppeld 10 MHz tot 8 GHz

R&S®FSW13 DC gekoppeld 2 Hz tot 13,6 GHz AC gekoppeld 10 MHz tot 13,6 GHz

R&S®FSW26 DC gekoppeld 2 Hz tot 26,5 GHz AC gekoppeld 10 MHz tot 26,5 GHz

R&S®FSW43 DC gekoppeld 2 Hz tot 43,5 GHz AC gekoppeld 10 MHz tot 43,5 GHz

R&S®FSW50 DC gekoppeld 2 Hz tot 50 GHz AC gekoppeld 10 MHz tot 50 GHz

R&S®FSW67 DC gekoppeld 2 Hz tot 67 GHz AC gekoppeld 10 MHz tot 67 GHz

R&S®FSW85 1 RF1-invoerstandaard DC gekoppeld 2 Hz tot 85 GHz AC gekoppeld 10 MHz tot 85 GHz met R&S®FSW-B90G optie,YIG preselector = uit DC gekoppeld 2 Hz tot 90 GHz AC gekoppeld 10 MHz tot 90 GHz RF2 input DC gekoppeld 2 Hz tot 67 GHz AC gekoppeld 10 MHz tot 67 GHz

Kenmerken van de R&S FSW50-analysator:

• Uitstekend dynamisch bereik voor valse metingen vanwege lage DANL
• Harmonische metingen makkelijk en nauwkeurig dankzij geïntegreerde highpass filters:
  • Hoge gevoeligheid zelfs bij lage frequenties
  • ongeëvenaard dynamisch bereik tot 1 GHz met gescheiden ontvangpad
• Tot 500 MHz analysebandbreedte
• Hoog spurious-vrij dynamisch bereik van > 100 dBc
• Grote I/Q-geheugendiepte voor naadloze opname van lange signaalreeksen
• Efficiënte werking met geoptimaliseerde gebruikershandleiding
• MultiView: meerdere resultaten in één oogopslag
• Ideaal voor het meten van oscillatoren voor radar- en communicatietoepassingen en voor het analyseren van radarsystemen:
  • Snelle identificatie en analyse van valse emissies
  • Meting van de pulsparameters met een druk op een knop
  • Detectie van wijdverspreide frequentiehoppingssignalen
  • Analyseren van korte stijgings- en dalingstijden van de pols
• Identificatie van interactie tussen signalen
  • Multi-standaard radio-analysator (MSRA)
  • Multi-standaard realtime analysator (MSRT)
• Hoge meetpercentages en snelle sweeptijden met een sweeppercentages van maximaal 1000 sweep/s
• Snelle overstap tussen instrumentinstellingen
• Efficiënte meetfuncties versnellen de werking
• Geïntegreerde ondersteuning van O&O®NRP-Zxx vermogenssensoren

Belangrijkste feiten
■Ongeëvenaarde lage fase geluid en beste gevoeligheid op de markt

■8.3 GHz bandbreedte voor interne analyse

■800 MHz bandbreedte voor realtime analyse

■De SCPI-recorder vereenvoudigt het genereren van code.

■Een hoog dynamisch bereik zorgt voor uitstekende EVM-prestaties
