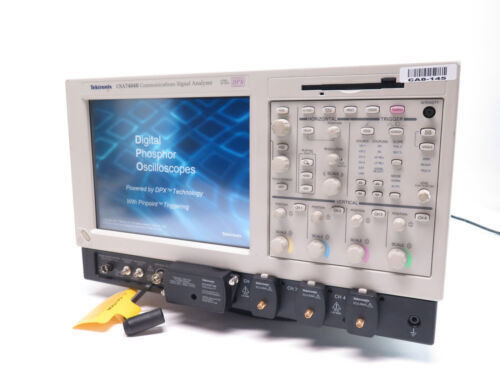

Tektronix TDS7000B-serie Digitale fosforoscilloscopen TDS7000B-serie 7,25 GHz

Tektronix TDS7000B-serie Digitale fosforoscilloscopen TDS7000B-serie 7,25 GHz

Merknaam:	Tektronix
Modelnummer:	TDS7000B
MOQ:	1 set
Prijs:	Onderhandelbaar
Leveringstermijn:	1~3 Werkdagen
Betalingsvoorwaarden:	T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

De Verenigde Staten van Amerika

Certificering:

ISO17025

Document:

Echte analoge bandbreedte:

tot 7,25 GHz

Risetime:

43 PS

Waafvormopvangspercentage:

> 400 000 wfms/s

Maximaal real-time bemonsteringspercentage:

20 GS/s

Test van communicatiemask:

Tot 4,25 Gb/s

Inputkanalen:

Hardware-analoge bandbreedte:

500 MHz - 7,25 GHz

Verpakking Details:

Verpakking

Levering vermogen:

In voorraad

Markeren:

7.25 GHz digitale fosforoscilloscopen

Digitale fosforoscilloscopen van de TDS7000B-serie

Tektronix TDS7000B serie

Productbeschrijving

Tektronix digitale fosfor -oscilloscopen TDS7000B -serie

Functies en voordelen

Tot 7,25 GHz ware analoge bandbreedte en tot 43 ps risktijd (20% - 80%)
> 400.000 WFMS/s golfvorm vangt, aangedreven door exclusieve DPX® -acquisitietechnologie
Maximaal realtime monstersnelheid van 20 gs/s
Uitzonderlijke nauwkeurigheid van de delta-tijd voor veel vertrouwen in kritieke timingmetingen
MyScope® Custom Control -vensters verbeteren de productiviteit
Rechter muisklikmenu's voor uitzonderlijke efficiëntie
Krachtige triggerende functies voor snelle detectie van relevante fouten
Communicatiemasker testen tot 4,25 GB/s tarieven
Klokherstel van seriële gegevens streamt tot 3,125 GB/s
Tot 64 MB recordlengte met Multiview Zoom ™ voor snelle navigatie van lange records
TekConnect® -interface voor high fidelity -verbinding
Klassieke directe bedieningselementen, aanraakgevoelige weergave of muisnavigatie
OpenChoice® met Microsoft Windows 2000 levert ingebouwde netwerken en analyse
XGA 1024X768 Display

Toepassingen

Signaalintegriteit, jitter en timinganalyse
Verificatie, foutopsporing en karakterisering van geavanceerde ontwerpen
Ontwerp-, ontwikkeling- en compliance -testen van seriële gegevensstromen tot 4,25 GB/s -percentages
Debug van telecom-, datacom- en opslaggebied netwerkapparatuur ontwerpen en snelle backplanes
Spectrale analyse
Onderzoek naar tijdelijke fenomenen

Superieure meet betrouwbaarheid • Ongeëvenaarde analyse • Comprimiseerde bruikbaarheid

De unieke combinatie van de TDS7000B-serie van superieure meetgraad, ongeëvenaarde analyse en compromisloze bruikbaarheid maakt het de ultieme testmachine om het ontwerp van high-speed, complexe systemen te vereenvoudigen en te versnellen. Deze familie biedt de beste oplossing van de industrie voor de uitdagende signaalintegriteitsproblemen waarmee ontwerpers worden geconfronteerd met geavanceerde elektronische ontwerpen die geavanceerde elektronische ontwerpen verifiëren, karakteriseren en debuggen.

Ze leveren tot 7,25 GHz (typisch) echte analoge bandbreedte, tot 43 ps stijgtijd (20% - 80%) en 20 gs/s maximale realtime steekproefsnelheid om kritieke gebeurtenissen met fijne details vast te leggen. Exclusieve DPX® -acquisitietechnologie maakt het vastleggen van golfvorm tot 400.000 WFMS/s in staat om snel zeldzame glitches in seconden of minuten te vinden, in plaats van uren of dagen. Innovatieve softwareoplossingen leveren domein -expertise voor geavanceerde analyse en compliance -testen, terwijl de OpenChoice® -architectuur gebruikers in staat stelt hun expertise te integreren door de mogelijkheid om eenvoudig aangepaste programma's te schrijven of populaire commerciële software te gebruiken. De intuïtieve grafische gebruikersinterface biedt geavanceerde mogelijkheden aan geavanceerde gebruikers zonder incidentele gebruikers te intimideren.

MyScope® aangepaste besturingsvensters

Met MyScope -besturingsvensters kunt u uw eigen besturingsvensters bouwen met alleen de bedieningselementen, functies en mogelijkheden waar u om geeft en belangrijk zijn in uw werk. Voor het eerst kunt u uw eigen gepersonaliseerde "Toolbox" van Oscilloscope -functies maken. U hoeft niet langer door menu's te zoeken naar functies of opnieuw te leren hoe u de oscilloscoop kunt besturen na een pauze van het lab. MyScope -besturingsvensters worden gemakkelijk binnen enkele minuten gemaakt met behulp van een eenvoudig, visueel, sleep- en drop -proces. Eenmaal gemaakt, worden deze aangepaste vensters gemakkelijk toegankelijk via een speciale MyScope -knop en menuselectie op de Oscilloscoop -knop/menubalk, net als elk ander besturingsvenster. U kunt een onbeperkt aantal aangepaste besturingsvensters maken, waardoor elke persoon die de oscilloscoop gebruikt, in een gedeelde omgeving, hun eigen unieke besturingsvenster gebruikt. Omdat de besturingsvensters worden opgeslagen als bestanden op de harde schijf, kunnen ze eenvoudig worden overgebracht naar andere CSA7000B-, TDS5000B- of TDS6000B/C-serie-oscilloscopen, of ze kunnen zelfs worden gemaild naar een collega over de hele wereld wanneer de behoefte ontstaat. MyScope Control Windows zal alle Oscilloscope-gebruikers ten goede komen, van het elimineren van de ramp-up-tijd die velen worden geconfronteerd bij het terugkeren naar het lab na een oscilloscoop een tijdje niet te hebben gebruikt tot de power-gebruiker die nu veel efficiënter kan werken. Alles wat u nodig heeft, is te vinden in één besturingsvenster in plaats van constant door het menu na het menu te moeten navigeren om vergelijkbare taken te herhalen.

Met de rechtermuisknop

Rechter muisklikmenu's maken eenvoudige dingen zoals ze zouden moeten zijn - eenvoudig. Klik op menu's zijn contextgevoelig, wat betekent dat de keuzes die in het menu worden gepresenteerd, afhankelijk zijn van waar u met de rechtermuisknop op de muis hebt geklikt. Dit maakt met de rechtermuisknop met de rechtermuisknop extreem intuïtief. Wilt u het cursortype wijzigen? Klik met de rechtermuisknop op een cursor of de Cursor -uitlezingen. Wilt u de referentieniveaus van een automatische meting wijzigen? Klik met de rechtermuisknop op de meting. Wilt u trigger -parameters wijzigen? Klik met de rechtermuisknop op de trigger -uitlezingen. Wilt u de kleur van een golfvorm veranderen? Klik met de rechtermuisknop op de golfvormgreep. Vrijwel alle objecten op de Oscilloscoop -weergave hebben met de rechtermuisknopjes die bij hen zijn gekoppeld die alle juiste acties of functies bevatten ten opzichte van die objecten. Er zijn ook met de rechtermuisknop klikken voor regio's van het display naast alleen objecten. Het met de rechtermuisknop klikken in het hoofdgratule brengt een menu op met keuzes zoals Clear -gegevens, standaardinstellingen, autoset, schermafbeeldingen, alle golfvormen opslaan en schermtekst toevoegen, met enkele kliktoegang aan veel van uw meest uitgevoerde taken.

Kenmerken

Verticaal systeem

	TDS7054	TDS7104	TDS7154B	TDS7254B	TDS7404B	TDS7704B
Invoerkanalen invoeren	4	4	4	4	4	4
Hardware analoge bandbreedte (-3 dB)	500 MHz	1 GHz	1,5 GHz*1	2.5 GHz*1	4 GHz*1	7.25 GHz1(typisch), 7GHz1gegarandeerd
Stijgingstijd 10% tot 90% (typisch)	800 ps	400 ps	200 ps	130 PS	100 ps	62 PS
Stijgingstijd 20% tot 80% (typisch)			135 PS	83 PS	72 PS	43 PS
DC -winst nauwkeurigheid	1%		± (2% + (2% × offset))			± 2,5% + (2% × offset)

*1Bij ≥10 mV/div.

Verticaal systeem (vervolg)

	TDS7054/TDS7104	TDS7154B/TDS7254B/TDS7404B/TDS7704B
Hardware -bandbreedtegrens	250 MHz of 20 MHz	Vereist TCA-1 meg
Invoerkoppeling	AC, DC, GND	DC, GND
Invoerimpedantie	1 MΩ ± 0,5% of 50 Ω ± 1%	50 Ω ± 2,5%
Invoergevoeligheid, 1 MΩ	1 mV/div tot 10 v/div	-
Invoergevoeligheid, 50 Ω	1 mV/div tot 1 v/div	2 mV/div tot 1 v/div
Verticale resolutie	8-bit (> 11-bit met gemiddelde)	8-bit (> 11-bit met gemiddelde)
Max ingangsspanning, 1 MΩ	± 150 V Cat I Derate met 20 dB/decennium tot 9 VRmsboven 200 kHz	-
Max ingangsspanning, 50 Ω	5 VRms, met pieken minder dan ± 30 volt	<1 VRmsvoor <100 mv/div, <5 VRmsvoor ≥100 mV/DIV -instellingen. Ook bepaald door TekConnect® -accessoire
Offset -bereik	1 mV/div tot 100 mV/div: ± 1 V	2 mV tot 50 mV/div: ± 0,5 V
	101 mV/div tot 1 v/div: ± 10 V	50,5 mV tot 99,5 mV: ± 0,25 V
	1,01 V/div tot 10 v/div: ± 100 V	100 mV tot 500 mV: ± 5 V
		505 mV tot 1 V/div: ± 2,5 V
Kanaal-naar-kanaalisolatie alle kanalen op gelijke verticale schaalinstellingen	≥100: 1 bij 100 MHz en ≥30: 1 bij de nominale bandbreedte	≥80: 1 bij 1,5 GHz en ≥15: 1 bij de nominale bandbreedte

Opmerking: Typische systeembandbreedte van TDS7404B met P7240: 4 GHz.

Opmerking: Typische systeembandbreedte van TDS7404B met P7330: 3,5 GHz.

Opmerking: Typische systeembandbreedte van TDS7704B met P7260: 6 GHz

Opmerking: Typische systeembandbreedte van TDS7704B met P7350: 5 GHz.

Opmerking: Typische systeembandbreedte van TDS7704B met P7380: 7 GHz.

Tijdbasissysteem

	TDS7054/TDS7104	TDS7154B/TDS7254B/TDS7404B/TDS7704B
Tijdbasisbereik	200 ps/div tot 40 s/div	50 ps tot 10 s/div
Tijdbasisvertragingstijdbereik	16 ns tot 250 s	5 ns tot 250 s
Channel-to-Channel Deskew Range	± 25 ns	± 75 ns
Delta -tijdmetingsnauwkeurigheid	± ((0,06/monstersnelheid) + (15 ppm x lezen)) RMS	± ((0,06/monstersnelheid) + (2,5 ppm × lezing)) RMS
Trigger Jitter (RMS)	8 PSRms(typisch)	2 PSRms(typisch) (7254b/7154b) 1.5 PSRms(typisch) (7404b) 1.2 PSRms(typisch) (7704b)
Langetermijntarief en de nauwkeurigheid van de vertragingstijd	± 15 ppm over ≥1 ms interval	2,5 ppm over een interval van ≥100 ms

Acquisitiesysteem

	TDS7054	TDS7104	TDS7154B/ TDS7254B/ TDS7404B/ TDS7704B
Real-time steekproeftarieven
1 kanaal (max)	5 gs/s	10 gs/s	20 gs/s
2 kanalen (max)	5 gs/s	5 gs/s	10 gs/s
3-4 kanalen (max)	2,5 gs/s	2,5 gs/s	5 gs/s
Equivalente tijdsteeksnelheid (max)	250 gs/s	250 gs/s	1 ts/s
Maximale recordlengte per kanaal met standaard geheugen	2 m (1-ch.), 1 m (2-ch.), 500 K (4-ch.)		4 m (1-ch.), 2 m (2-ch.), 1 m (4-ch.)
met geheugen opt. 2m	8 m (1-ch.), 4 m (2-ch.), 2 m (4-ch.)
met geheugen opt. 3m	16 m (1-ch.), 8 m (2-ch.), 4 m (4-ch.)
met geheugen opt. 4m			32 m (1-ch.), 16 m (2-ch.), 8 m (4-ch.)
met geheugen opt. 5m			64 m (1-ch.), 32 m (2-ch.), 16 m (4-ch.)

Maximale duur bij de hoogste realtime resolutie (1-CH)

	TDS7054	TDS7104	TDS7154B/TDS7254B/TDS7404B/TDS7704B
Tijdresolutie (single-shot)	200 ps (5 gs/s)	100 ps (10 gs/s)	50 ps (20 gs/s)
Max duur met standaard geheugen	400 μs	200 μs	200 μs
Max duur met opt. 2m	1.6 ms	800 μs	400 μs
Max duur met opt. 3m	3.2 MS	1.6 ms	800 μs
Max duur met opt. 4m			1.6 ms
Max duur met opt. 5m			3.2 MS

Acquisitiemodi

	TDS7054/TDS7104	TDS7154B/TDS7254B/TDS7404B/TDS7704B
Fastacq Acquisition	Aangedreven door exclusieve DPX® -acquisitietechnologie, optimaliseert FASTACQ het instrument voor analyse van dynamische signalen en het vastleggen van zeldzame gebeurtenissen
Maximale fastacq golfvorm vangtesnelheid	> 200.000 wfms/sec	> 400.000 wfms/sec
Golfvormdatabase	Accumuleer golfvormdatabase die driedimensionale reeks amplitude, tijd en tellingen biedt
Steekproef	Verwerfte bemonsterde waarden
Piekdetect	Legt smalle glitches vast bij alle realtime bemonsteringspercentages
Minimale piek detecteert pulsbreedte	≤1 ns	400 ps
Gemiddelde	Van 2 tot 10.000 golfvormen opgenomen in gemiddeld
Envelop	Van 2 tot 2x109Golfvormen opgenomen in Min-Max-envelop
Hi-res	Real-time boxcar-gemiddelde vermindert willekeurige ruis en verhoogt de resolutie
FastFrame ™ Acquisition	Acquisition -geheugen verdeeld in segmenten; Maximale trigger rate> 265.000 golfvormen per seconde. Aankomsttijd opgenomen bij elke gebeurtenis

Trigger -systeem

	TDS7054	TDS7104	TDS7154B/TDS7254B/TDS7404B/TDS7704B
Gevoeligheid
Trigger -kenmerken
Trigger niveau bereik
Interne DC -koppeling	0,35 Div DC tot 50 MHz toeneemt tot 1 div bij 500 MHz	0,35 div DC tot 50 MHz toeneemt tot 1 div bij 1 GHz	0,5 Div DC tot 50 MHz toeneemt tot 1,5 div bij 3 GHz TDS7404B/TDS7704B: 2,7 DIV bij 4 GHz (typisch)
Extern (hulpinvoer)	400 mV van DC tot 50 MHz stijgt tot 750 mV bij 100 MHz	250 mV van DC tot 50 MHz stijgt tot 500 mV bij 100 MHz	150 mV van DC tot 50 MHz toenemen tot 500 mV bij 2,5 GHz
Belangrijkste trigger -modi	Auto, normaal en single
Trigger sequenties	Main, vertraagd door de tijd, vertraagd door gebeurtenissen. Alle sequenties kunnen een afzonderlijke horizontale vertraging bevatten na de trigger -gebeurtenis om het acquisitiefenster in de tijd te plaatsen
Standaard trigger -typen	Rand, glitch, runt, breedte, overgangstijd, time -out, patroon, status, setup/hold		Rand, glitch, runt, breedte, overgangstijd, time -out, patroon, status, setup/hold, venster - Alles behalve rand, patroon en status kunnen logica worden gekwalificeerd
Communicatiegerelateerde triggers (vereist optie SM)	Ondersteuning voor AMI, HDB3, BNZS, CMI, MLT3 en NRZ gecodeerde communicatiesignalen. Selecteer onder geïsoleerde positieve of negatieve, nulpulsvorm of oogpatronen zoals van toepassing op standaard.
Seriële patroontrigger (vereist optie ST)			64-bit seriële woordherkenning, bits gespecificeerd in binair (hoog, laag, schelen niet) of hex-indeling. Trigger over NRZ-gecodeerde gegevens tot 1,25 GBaud.
Intern	± 12 divisies uit het middelpunt van het scherm
Extern (hulp in)	± 8 V		± 5 V
Lijn	Vast op 0 V
Trigger koppeling	DC, AC (verzwakt <60 Hz), HF rej (verzwakt> 30 kHz), lf rej (verzwakt <80 kHz), ruisafwijzing (vermindert gevoeligheid)
Trigger Holdoff -bereik	250 ns minimum tot maximaal 12 s

Klock Recovery System (Option SM, ST)

	TDS7154B/TDS7254B/TDS7404B/TDS7704B
Klok hersteld fase vergrendelde lusbandbreedte	Fbaud/1600 typisch
Tracking/acquisitiebereik	± 2% van de gevraagde baud
Klok Recovery Jitter (typisch)	0,25% periode +5 psRmsvoor PRBS -gegevenspatroon of 4 psRmsvoor het herhalen van gegevenspatronen "011"
Invoergevoeligheid voor klokherstel	1 Divisie PK-PK weergegeven signaal
Input gegevens tarieven	1,5 Mbaud tot 3.125 Gbaud

Trigger -modi

Rand -Positieve en/of negatieve helling op een kanaal- of voorpaneel hulpingang. Koppeling omvat DC, AC, ruisafworpen, HF -afwijzing en LF afwijzen.

Hapering -Trigger op of verwerpen glitches van positieve, negatieve of beide polariteit. Minimale glitchbreedte is 1,0 ns met een resolutie van 200 PS (TDS7104/TDS7054). Minimale glitchbreedte is 170 PS (TDS7704B) of 225 PS (alle andere B -modellen) met hermoetstijd van 250 ps (B -modellen).

Breedte -Trigger op de breedte van positieve of negatieve puls (tot 170 ps op B -modellen), hetzij binnen of buiten selecteerbare tijdslimieten - 1 ns (TDS7104/TDS7054) of 340 ps (B -modellen) tot 1 s).

Runt -Trigger op een puls die één drempel overschrijdt, maar slaagt er niet in een tweede drempel over te steken voordat hij de eerste opnieuw oversteekt. Optionele tijdkwalificatie.

Time -out -Trigger op een gebeurtenis die hoog, laag of beide blijft, gedurende een gespecificeerde periode, selecteerbaar van 1 ns (TDS7104/TDS7054) of 340 ps (B -modellen) tot 1 s met 200 ps (TDS7104/TDS7054) of 100ps (B -modellen (B -modellen ).

Overgang -Trigger op pulsrandsnelheden die sneller of langzamer zijn dan gespecificeerd. Helling kan positief, negatief of beide zijn.

Instellen/vasthouden -Trigger over schendingen van zowel de instellingstijd als houd de tijd tussen klok en gegevens die aanwezig zijn op twee invoerkanalen.

Patroon -Trigger wanneer het patroon onjuist wordt of waar blijft voor een bepaalde periode. Patroon (en, of, NAND, noch) gespecificeerd voor vier invoerkanalen gedefinieerd als hoog, laag of geven er niets om.

Staat -Elk logisch patroon van kanalen (1, 2, 3) geklokt per rand op kanaal 4. Trigger op stijgende of dalende klokrand.

Raam -Trigger op een evenement dat een venster binnengaat of verlaat dat wordt gedefinieerd door twee door de gebruiker verstelbare drempels. Evenement kan tijd of logica zijn gekwalificeerd (alleen B -modellen)

Logica gekwalificeerde trigger van toepassing op glitch, breedte, runt, time -out, overgang, setup/hold, venstertriggers - trigger alleen op de opgegeven gebeurtenis als de logische toestand gedefinieerd met de resterende ongebruikte kanalen optreedt (B -modellen alleen).

Trigger -vertraging door de tijd -16 ns (5 ns voor B -modellen) tot 250 s.

Trigger -vertraging door gebeurtenissen -1 tot 10.000.000 evenementen.

Golfvormmetingen

Amplitude -Amplitude, hoog, laag, maximaal, minimaal, piek tot piek, gemiddelde, cyclusgemiddelde, RMS, cyclus RMS, positieve overschrijding, negatieve overschrijding.

Tijd -Stijgingstijd, valtijd, positieve breedte, negatieve breedte, positieve dienstcyclus, negatieve dienstcyclus, periode, frequentie, vertraging.

Combinatie -Gebied, fietsgebied, fase, burst -breedte.

Histogram -gerelateerd -Golfvormtelling, hits in doos, piekhits, mediaan, maximum, minimaal, piek tot piek, gemiddelde (μ), standaardafwijking (σ), μ+1σ, μ+2σ, μ+3σ.

Oogpatroongerelateerde (B -modellen alleen) -Uitdovingsverhouding (absoluut, %en DB), ooghoogte, oogtop, oogbasis, oogbreedte, kruising %, jitter (piek-piek, rms en 6sigma), ruis (piek-piek en rms), S/N-verhouding , Cycle Distortion, Q-factor.

Golfvormverwerking/wiskunde

Algebraïsche uitdrukkingen -Definieer uitgebreide algebraïsche uitdrukkingen, waaronder golfvormen, scalars en resultaten van parametrische metingen bijv. (Integrale (Ch.1-Mean (Ch.1)) × 1.414).

Rekenkunde -Toevoegen, aftrekken, vermenigvuldigen, golfvormen en scalars delen.

Relationeel -Boolean resultaat van vergelijking>, <,> =, <=, == ,! =.

Calculus -Integreren, differentiëren.

Frequentiedomeinfuncties -Spectrale magnitude en fase, reële en denkbeeldige spectra.

Verticale eenheden -Magnitude: lineair, DB, DBM; Fase: graden, radialen.

Vensterfuncties -Rechthoekig, hamming, Hanning, Kaiser-Bessel, Blackman-Harris, Gaussian, Flattop2, TEK exponentieel.

Golfvormdefinitie -Als willekeurige wiskunde -expressie.

Kenmerken weergeven

Type weergave -Vloeistof kristal actieve matrix kleurweergave.

Weergavegrootte -Diagonaal: 264 mm (10,4 in.).

Display resolutie -

TDS7104/TDS7054: 640 Horizontaal x 480 verticale pixels.

TDS7154B/TDS7254B/TDS7404B/TDS7704B: 1024 Horizontaal x 768 Verticale pixels

Golfvormstijlen -Vectoren, stippen, variabele persistentie, oneindige persistentie.

Computersysteem en randapparatuur

CPU -

TDS7104/TDS7054: Intel Celeron -processor, 850 MHz.

TDS7154B/TDS7254B/TDS7404B/TDS7704B: Intel Pentium IV Processor, 2,8 GHz*2

PC System Memory -1 GB*2.

Harde schijfaandrijving -40 GB verwijderbare harde schijfaandrijving: alleen achterpaneel of (B-modellen) voorpaneel, (optie FHD).

Floppy Disk Drive -1,44 MB 3.5 in diskette schijfstation: alleen voorpaneel of (alleen B-modellen) achterpaneel (optie FHD)

CD -R/W Drive -Achterpaneel CD-R/W-drive met softwaretoepassing CD Creation.

Muis -Duimwielmodel inbegrepen, USB -interface.

Toetsenbord -Mini -toetsenbord inbegrepen (past in het zakje); PS-2-interface. Bestel 119-6633-00 voor toetsenbord op ware grootte; USB -interface en hub.

*2Beschikbaar september 2004.

Invoer-/uitvoerpoorten

Sondecompensatoruitgang -Voorpaneel BNC-connector, vereist sond cal-Deskew FISTURE (inbegrepen) voor sonde-bijlage. Amplitude 200 mV (TDS7104/TDS7054) of 500 mV -modellen) ± 20% in een belasting van 50 Ω, frequentie 1 kHz ± 5%.

Analoge signaaluitgangsamplitude -BNC-connector voor de voorpaneel, biedt een gebufferde versie van het signaal dat is bevestigd aan de CH 3-ingang wanneer CH 3 is geselecteerd als trigger-bron. 20 mV/div ± 20% in een belasting van 1,8 mΩ, 10 mV/div ± 20% in een belasting van 50 Ω.

Analoge signaaluitgangsbandbreedte, typisch -

TDS7054, TDS7104: 100 MHz in een belasting van 50 Ω.

TDS7154B/TDS7254B/TDS7404B/TDS7704B: 1 GHz in een belasting van 50 Ω.

Externe tijdsbasisreferentie in -Achterpaneel BNC-connector, tijdsbasissysteem kan fase-vergrendelen naar externe 10 MHz-referentie.

Time Base Reference Out -Achterpaneel BNC-connector, accepteert TTL-compatibele uitgang van interne 10 MHz referentie-oscillator.

Hulpuitgangsniveaus -BNC-connector voor de voorpaneel, biedt een TTL-compatibele, polariteitsschakelbare puls wanneer de oscilloscoop activeert.

Parallelle poort -IEEE 1284, DB-25 connector.

Audiopoorten -Miniatuurtelefoonaansluitingen voor stereomicrofooningang en stereolijnuitgang.

USB -poort -Maakt verbinding of ontkoppeling van USB -toetsenbord en/of muis mogelijk terwijl oscilloscoopvermogen is ingeschakeld. B -modellen hebben 2 USB -poorten.

Toetsenbordpoort -PS-2 compatibel.

Muispoort -PS-2 compatibel.

LAN -poort -RJ-45-connector, ondersteunt 10Base-T en 100Base-T.

Seriële poort -DB-9 COM1-poort.

Windows Video Port -15-pins d-sub connector op het achterpaneel; Sluit een tweede monitor aan om de display-modus met dubbele monitor te gebruiken. Video is DDC2B -conform

GPIB -poort -IEEE 488.2 Standaard.

Scope Video Port -15-pins d-sub connector op het achterpaneel, video is IBM XGA compatibel op B-modellen. Verbind om het oscilloscoopweergave te tonen, inclusief live golfvormen op een externe monitor of projector. De primaire Windows -bureaublad kan ook worden weergegeven op een externe monitor met behulp van deze poort.

Stroombron

Stroom -100 tot 240 VRms, ± 10%, 50/60 Hz; 115 VRms± 10%, 400 Hz; Cat II, <300 W (450 VA).

Fysieke kenmerken Benchop -configuratie

Afmetingen	mm	in.
Gewicht	kg	pond.
Hoogte	277	10.9
Breedte	455	17.9
Diepte	425	16.75
Netto	19.1	42.0
Verzending	37	85

Fysieke kenmerken Rackmount Configuratie

Afmetingen	mm	in.
Gewicht	kg	pond.
Hoogte	277	10.5
Breedte	502	19.75
Diepte	486	19.125
Netto	18.6	41
Kit	5.6	12.25

Mechanisch

Koeling - Vereiste toestemming

	mm	in.
Bovenkant	0 of> 76	0 of> 3
Onderkant	0	0
Linkerkant	76	3
Rechterkant	76	3
Voorkant	0	0
Achterkant	0	0

Omgevings-

Temperatuur -

Werken:

0 ° C (TDS7104/TDS7054) of +5 ° C (B-modellen) tot +50 ° C, exclusief floppy-schijf en CD-R/W-schijven

+10 ° C tot +45 ° C, inclusief floppy-schijf en CD-ROM-schijven.

Niet opererend: -22 ° C tot +60 ° C.

Vochtigheid -

Werk: 20% tot 90% relatieve vochtigheid met een maximale natte boltemperatuur van +29 ° C bij of onder +50 ° C, niet -condenserend. De bovengrens verleende tot 25% relatieve vochtigheid bij +50 ° C.

Niet -opererend: zonder diskette in floppy schijfaandrijving. 20% tot 90% relatieve vochtigheid met een maximale natte boltemperatuur van +29 ° C bij of onder +60 ° C, niet -condenserend. De bovengrens verleende tot 20% relatieve vochtigheid bij +60 ° C.

Hoogte -

Bediening: 10.000 ft. (3.048 m).

Niet -opererend: 40.000 ft. (12.190 m).

Willekeurige trillingen -

Bediening: 0,000125 g2/Hz van 5 tot 350 Hz, -3 dB/octaaf van 350 tot 500 Hz, 0,0000876 g2/Hz op 500 Hz. Totaal niveau van 0,24 gRms.

Niet opererend: 0,0175 g2/Hz van 5 tot 100 Hz, -3 dB/octaaf van 100 tot 200 Hz, 0,00875 g2/Hz van 200 tot 350 Hz, -3 dB/octaaf van 350 tot 500 Hz, 0,006132 g2/Hz op 500 Hz. Algemeen niveau van 2,28 gRms.

Elektromagnetische compatibiliteit -89/336/EEC.

Veiligheid -UL 3111-1, CSA 1010.1, EN61010-1.2 IEC 61010-1.

FAQ:

Vraag: Welke leveringsmethoden gebruikt u en wat is de levertijd?
A:We verzenden via EMS, DHL, FedEx, UPS en TNT met trackingnummers. Levering duurt meestal 4-7 werkdagen.

Vraag: Hoe worden rechten en belastingen behandeld?
A:Taken en belastingen variëren per land en zijn meestal de verantwoordelijkheid van de koper. Controleer lokale importvoorschriften voor meer informatie.

Vraag: Wat zijn uw betalingsvoorwaarden?
A:We hebben 100% T/T -betaling nodig voor verzending.

Vraag: Hoe kan ik ervoor zorgen dat de kwaliteit van producten internationaal is gekocht?
A:We werken met gerenommeerde leveranciers en voeren grondige inspecties uit voordat ze worden verzonden. Garanties zijn beschikbaar voor de meeste producten - controleer op specifieke voorwaarden.

Vraag: Wat moet ik doen als mijn verzending is uitgesteld?
A:Controleer de opgegeven trackinginformatie. Als er vertragingen zijn, neem dan rechtstreeks contact met ons op of de drager voor updates.

Vraag: Biedt u kortingen voor bulkorders?
A:Ja, kortingen kunnen beschikbaar zijn voor bulkaankopen. Neem contact met ons op om uw specifieke vereisten te bespreken.

Tektronix TDS7000B-serie Digitale fosforoscilloscopen TDS7000B-serie 7,25 GHz 0

Taggen:

Praktische Digitale Oscilloscoop Keysight

Agilent Analoog-numerieke Oscilloscoop

De multifunctionele Digitale Oscilloscoop van Agilent

Verwante producten

LeCroy20ghz Digitale Oscilloscoop Praktische WaveMaster SDA820Zi-A

Vind de beste prijs

Duurzame 1GHZ digitale fosfor-oscilloscoop Tektronix DPO7104 oscilloscoop

Vind de beste prijs

Kanaal van de Tektronixdpo3034 het Analoog-numerieke Oscilloscoop 300MHz 2.5GS/S 4

Vind de beste prijs

De praktische Digitale Oscilloscoop Multifunctionele DSO91204A van Keysight Agilent

Vind de beste prijs

De Analoog-numerieke Oscilloscoop Agilent DSA90804A van Infiniumkeysight

Vind de beste prijs

Duurzame Keysight digitale analoge oscilloscoop Agilent DSO90404A 4 GHz oscilloscoop

Vind de beste prijs

Hoge Definitie van Keysight MSOS804A van de Agilent8ghz de Analoog-numerieke Oscilloscoop

Vind de beste prijs

De praktische Analoge en Digitale Oscilloscoop Keysight Agilent DSOS054A van 20GSa/s

Vind de beste prijs

4GHz 4 Kanalen Analoog-numerieke Oscilloscoop Keysight Agilent DSO9404A

Vind de beste prijs

Details Van De Producten

Huis Producten

Analoog-numerieke Oscilloscoop

Tektronix TDS7000B-serie Digitale fosforoscilloscopen TDS7000B-serie 7,25 GHz

Alle Categorieën

Rf-Spectrumanalysator

De Analysator van het signaalspectrum

Optische Spectrumanalysator

Vectornetwerkanalysator

rf-signaalgenerator

Rf-Communicatie Testreeks

Analoog-numerieke Oscilloscoop

AC gelijkstroom Veranderlijke Voeding

Rf-Machtsmeter

Multifunctiekalibermeter

EMC Proefsysteem

Elektronisch Test en Metingsmateriaal

EMC Testmateriaal

Rf-Machtssensor

Tektronix TDS7000B-serie Digitale fosforoscilloscopen TDS7000B-serie 7,25 GHz

Merknaam:	Tektronix
Modelnummer:	TDS7000B
MOQ:	1 set
Prijs:	Onderhandelbaar
Verpakking:	Verpakking
Betalingsvoorwaarden:	T/T, Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

De Verenigde Staten van Amerika

Merknaam:

Tektronix

Certificering:

ISO17025

Modelnummer:

TDS7000B

Document:

TDS7000B.pdf

Echte analoge bandbreedte:

tot 7,25 GHz

Risetime:

43 PS

Waafvormopvangspercentage:

> 400 000 wfms/s

Maximaal real-time bemonsteringspercentage:

20 GS/s

Test van communicatiemask:

Tot 4,25 Gb/s

Inputkanalen:

Hardware-analoge bandbreedte:

500 MHz - 7,25 GHz

Min. bestelaantal:

1 set

Prijs:

Onderhandelbaar

Verpakking Details:

Verpakking

Levertijd:

1~3 Werkdagen

Betalingscondities:

T/T, Western Union

Levering vermogen:

In voorraad

Markeren:

7.25 GHz digitale fosforoscilloscopen

Digitale fosforoscilloscopen van de TDS7000B-serie

Tektronix TDS7000B serie

Productbeschrijving

Tektronix digitale fosfor -oscilloscopen TDS7000B -serie

Functies en voordelen

Tot 7,25 GHz ware analoge bandbreedte en tot 43 ps risktijd (20% - 80%)
> 400.000 WFMS/s golfvorm vangt, aangedreven door exclusieve DPX® -acquisitietechnologie
Maximaal realtime monstersnelheid van 20 gs/s
Uitzonderlijke nauwkeurigheid van de delta-tijd voor veel vertrouwen in kritieke timingmetingen
MyScope® Custom Control -vensters verbeteren de productiviteit
Rechter muisklikmenu's voor uitzonderlijke efficiëntie
Krachtige triggerende functies voor snelle detectie van relevante fouten
Communicatiemasker testen tot 4,25 GB/s tarieven
Klokherstel van seriële gegevens streamt tot 3,125 GB/s
Tot 64 MB recordlengte met Multiview Zoom ™ voor snelle navigatie van lange records
TekConnect® -interface voor high fidelity -verbinding
Klassieke directe bedieningselementen, aanraakgevoelige weergave of muisnavigatie
OpenChoice® met Microsoft Windows 2000 levert ingebouwde netwerken en analyse
XGA 1024X768 Display

Toepassingen

Signaalintegriteit, jitter en timinganalyse
Verificatie, foutopsporing en karakterisering van geavanceerde ontwerpen
Ontwerp-, ontwikkeling- en compliance -testen van seriële gegevensstromen tot 4,25 GB/s -percentages
Debug van telecom-, datacom- en opslaggebied netwerkapparatuur ontwerpen en snelle backplanes
Spectrale analyse
Onderzoek naar tijdelijke fenomenen

Superieure meet betrouwbaarheid • Ongeëvenaarde analyse • Comprimiseerde bruikbaarheid

MyScope® aangepaste besturingsvensters

Met de rechtermuisknop

Kenmerken

Verticaal systeem

	TDS7054	TDS7104	TDS7154B	TDS7254B	TDS7404B	TDS7704B
Invoerkanalen invoeren	4	4	4	4	4	4
Hardware analoge bandbreedte (-3 dB)	500 MHz	1 GHz	1,5 GHz*1	2.5 GHz*1	4 GHz*1	7.25 GHz1(typisch), 7GHz1gegarandeerd
Stijgingstijd 10% tot 90% (typisch)	800 ps	400 ps	200 ps	130 PS	100 ps	62 PS
Stijgingstijd 20% tot 80% (typisch)			135 PS	83 PS	72 PS	43 PS
DC -winst nauwkeurigheid	1%		± (2% + (2% × offset))			± 2,5% + (2% × offset)

*1Bij ≥10 mV/div.

Verticaal systeem (vervolg)

	TDS7054/TDS7104	TDS7154B/TDS7254B/TDS7404B/TDS7704B
Hardware -bandbreedtegrens	250 MHz of 20 MHz	Vereist TCA-1 meg
Invoerkoppeling	AC, DC, GND	DC, GND
Invoerimpedantie	1 MΩ ± 0,5% of 50 Ω ± 1%	50 Ω ± 2,5%
Invoergevoeligheid, 1 MΩ	1 mV/div tot 10 v/div	-
Invoergevoeligheid, 50 Ω	1 mV/div tot 1 v/div	2 mV/div tot 1 v/div
Verticale resolutie	8-bit (> 11-bit met gemiddelde)	8-bit (> 11-bit met gemiddelde)
Max ingangsspanning, 1 MΩ	± 150 V Cat I Derate met 20 dB/decennium tot 9 VRmsboven 200 kHz	-
Max ingangsspanning, 50 Ω	5 VRms, met pieken minder dan ± 30 volt	<1 VRmsvoor <100 mv/div, <5 VRmsvoor ≥100 mV/DIV -instellingen. Ook bepaald door TekConnect® -accessoire
Offset -bereik	1 mV/div tot 100 mV/div: ± 1 V	2 mV tot 50 mV/div: ± 0,5 V
	101 mV/div tot 1 v/div: ± 10 V	50,5 mV tot 99,5 mV: ± 0,25 V
	1,01 V/div tot 10 v/div: ± 100 V	100 mV tot 500 mV: ± 5 V
		505 mV tot 1 V/div: ± 2,5 V
Kanaal-naar-kanaalisolatie alle kanalen op gelijke verticale schaalinstellingen	≥100: 1 bij 100 MHz en ≥30: 1 bij de nominale bandbreedte	≥80: 1 bij 1,5 GHz en ≥15: 1 bij de nominale bandbreedte

Opmerking: Typische systeembandbreedte van TDS7404B met P7240: 4 GHz.

Opmerking: Typische systeembandbreedte van TDS7404B met P7330: 3,5 GHz.

Opmerking: Typische systeembandbreedte van TDS7704B met P7260: 6 GHz

Opmerking: Typische systeembandbreedte van TDS7704B met P7350: 5 GHz.

Opmerking: Typische systeembandbreedte van TDS7704B met P7380: 7 GHz.

Tijdbasissysteem

	TDS7054/TDS7104	TDS7154B/TDS7254B/TDS7404B/TDS7704B
Tijdbasisbereik	200 ps/div tot 40 s/div	50 ps tot 10 s/div
Tijdbasisvertragingstijdbereik	16 ns tot 250 s	5 ns tot 250 s
Channel-to-Channel Deskew Range	± 25 ns	± 75 ns
Delta -tijdmetingsnauwkeurigheid	± ((0,06/monstersnelheid) + (15 ppm x lezen)) RMS	± ((0,06/monstersnelheid) + (2,5 ppm × lezing)) RMS
Trigger Jitter (RMS)	8 PSRms(typisch)	2 PSRms(typisch) (7254b/7154b) 1.5 PSRms(typisch) (7404b) 1.2 PSRms(typisch) (7704b)
Langetermijntarief en de nauwkeurigheid van de vertragingstijd	± 15 ppm over ≥1 ms interval	2,5 ppm over een interval van ≥100 ms

Acquisitiesysteem

	TDS7054	TDS7104	TDS7154B/ TDS7254B/ TDS7404B/ TDS7704B
Real-time steekproeftarieven
1 kanaal (max)	5 gs/s	10 gs/s	20 gs/s
2 kanalen (max)	5 gs/s	5 gs/s	10 gs/s
3-4 kanalen (max)	2,5 gs/s	2,5 gs/s	5 gs/s
Equivalente tijdsteeksnelheid (max)	250 gs/s	250 gs/s	1 ts/s
Maximale recordlengte per kanaal met standaard geheugen	2 m (1-ch.), 1 m (2-ch.), 500 K (4-ch.)		4 m (1-ch.), 2 m (2-ch.), 1 m (4-ch.)
met geheugen opt. 2m	8 m (1-ch.), 4 m (2-ch.), 2 m (4-ch.)
met geheugen opt. 3m	16 m (1-ch.), 8 m (2-ch.), 4 m (4-ch.)
met geheugen opt. 4m			32 m (1-ch.), 16 m (2-ch.), 8 m (4-ch.)
met geheugen opt. 5m			64 m (1-ch.), 32 m (2-ch.), 16 m (4-ch.)

Maximale duur bij de hoogste realtime resolutie (1-CH)

	TDS7054	TDS7104	TDS7154B/TDS7254B/TDS7404B/TDS7704B
Tijdresolutie (single-shot)	200 ps (5 gs/s)	100 ps (10 gs/s)	50 ps (20 gs/s)
Max duur met standaard geheugen	400 μs	200 μs	200 μs
Max duur met opt. 2m	1.6 ms	800 μs	400 μs
Max duur met opt. 3m	3.2 MS	1.6 ms	800 μs
Max duur met opt. 4m			1.6 ms
Max duur met opt. 5m			3.2 MS

Acquisitiemodi

	TDS7054/TDS7104	TDS7154B/TDS7254B/TDS7404B/TDS7704B
Fastacq Acquisition	Aangedreven door exclusieve DPX® -acquisitietechnologie, optimaliseert FASTACQ het instrument voor analyse van dynamische signalen en het vastleggen van zeldzame gebeurtenissen
Maximale fastacq golfvorm vangtesnelheid	> 200.000 wfms/sec	> 400.000 wfms/sec
Golfvormdatabase	Accumuleer golfvormdatabase die driedimensionale reeks amplitude, tijd en tellingen biedt
Steekproef	Verwerfte bemonsterde waarden
Piekdetect	Legt smalle glitches vast bij alle realtime bemonsteringspercentages
Minimale piek detecteert pulsbreedte	≤1 ns	400 ps
Gemiddelde	Van 2 tot 10.000 golfvormen opgenomen in gemiddeld
Envelop	Van 2 tot 2x109Golfvormen opgenomen in Min-Max-envelop
Hi-res	Real-time boxcar-gemiddelde vermindert willekeurige ruis en verhoogt de resolutie
FastFrame ™ Acquisition	Acquisition -geheugen verdeeld in segmenten; Maximale trigger rate> 265.000 golfvormen per seconde. Aankomsttijd opgenomen bij elke gebeurtenis

Trigger -systeem

	TDS7054	TDS7104	TDS7154B/TDS7254B/TDS7404B/TDS7704B
Gevoeligheid
Trigger -kenmerken
Trigger niveau bereik
Interne DC -koppeling	0,35 Div DC tot 50 MHz toeneemt tot 1 div bij 500 MHz	0,35 div DC tot 50 MHz toeneemt tot 1 div bij 1 GHz	0,5 Div DC tot 50 MHz toeneemt tot 1,5 div bij 3 GHz TDS7404B/TDS7704B: 2,7 DIV bij 4 GHz (typisch)
Extern (hulpinvoer)	400 mV van DC tot 50 MHz stijgt tot 750 mV bij 100 MHz	250 mV van DC tot 50 MHz stijgt tot 500 mV bij 100 MHz	150 mV van DC tot 50 MHz toenemen tot 500 mV bij 2,5 GHz
Belangrijkste trigger -modi	Auto, normaal en single
Trigger sequenties	Main, vertraagd door de tijd, vertraagd door gebeurtenissen. Alle sequenties kunnen een afzonderlijke horizontale vertraging bevatten na de trigger -gebeurtenis om het acquisitiefenster in de tijd te plaatsen
Standaard trigger -typen	Rand, glitch, runt, breedte, overgangstijd, time -out, patroon, status, setup/hold		Rand, glitch, runt, breedte, overgangstijd, time -out, patroon, status, setup/hold, venster - Alles behalve rand, patroon en status kunnen logica worden gekwalificeerd
Communicatiegerelateerde triggers (vereist optie SM)	Ondersteuning voor AMI, HDB3, BNZS, CMI, MLT3 en NRZ gecodeerde communicatiesignalen. Selecteer onder geïsoleerde positieve of negatieve, nulpulsvorm of oogpatronen zoals van toepassing op standaard.
Seriële patroontrigger (vereist optie ST)			64-bit seriële woordherkenning, bits gespecificeerd in binair (hoog, laag, schelen niet) of hex-indeling. Trigger over NRZ-gecodeerde gegevens tot 1,25 GBaud.
Intern	± 12 divisies uit het middelpunt van het scherm
Extern (hulp in)	± 8 V		± 5 V
Lijn	Vast op 0 V
Trigger koppeling	DC, AC (verzwakt <60 Hz), HF rej (verzwakt> 30 kHz), lf rej (verzwakt <80 kHz), ruisafwijzing (vermindert gevoeligheid)
Trigger Holdoff -bereik	250 ns minimum tot maximaal 12 s

Klock Recovery System (Option SM, ST)

	TDS7154B/TDS7254B/TDS7404B/TDS7704B
Klok hersteld fase vergrendelde lusbandbreedte	Fbaud/1600 typisch
Tracking/acquisitiebereik	± 2% van de gevraagde baud
Klok Recovery Jitter (typisch)	0,25% periode +5 psRmsvoor PRBS -gegevenspatroon of 4 psRmsvoor het herhalen van gegevenspatronen "011"
Invoergevoeligheid voor klokherstel	1 Divisie PK-PK weergegeven signaal
Input gegevens tarieven	1,5 Mbaud tot 3.125 Gbaud

Trigger -modi

Rand -Positieve en/of negatieve helling op een kanaal- of voorpaneel hulpingang. Koppeling omvat DC, AC, ruisafworpen, HF -afwijzing en LF afwijzen.

Runt -Trigger op een puls die één drempel overschrijdt, maar slaagt er niet in een tweede drempel over te steken voordat hij de eerste opnieuw oversteekt. Optionele tijdkwalificatie.

Overgang -Trigger op pulsrandsnelheden die sneller of langzamer zijn dan gespecificeerd. Helling kan positief, negatief of beide zijn.

Instellen/vasthouden -Trigger over schendingen van zowel de instellingstijd als houd de tijd tussen klok en gegevens die aanwezig zijn op twee invoerkanalen.

Staat -Elk logisch patroon van kanalen (1, 2, 3) geklokt per rand op kanaal 4. Trigger op stijgende of dalende klokrand.

Trigger -vertraging door de tijd -16 ns (5 ns voor B -modellen) tot 250 s.

Trigger -vertraging door gebeurtenissen -1 tot 10.000.000 evenementen.

Golfvormmetingen

Amplitude -Amplitude, hoog, laag, maximaal, minimaal, piek tot piek, gemiddelde, cyclusgemiddelde, RMS, cyclus RMS, positieve overschrijding, negatieve overschrijding.

Tijd -Stijgingstijd, valtijd, positieve breedte, negatieve breedte, positieve dienstcyclus, negatieve dienstcyclus, periode, frequentie, vertraging.

Combinatie -Gebied, fietsgebied, fase, burst -breedte.

Histogram -gerelateerd -Golfvormtelling, hits in doos, piekhits, mediaan, maximum, minimaal, piek tot piek, gemiddelde (μ), standaardafwijking (σ), μ+1σ, μ+2σ, μ+3σ.

Golfvormverwerking/wiskunde

Algebraïsche uitdrukkingen -Definieer uitgebreide algebraïsche uitdrukkingen, waaronder golfvormen, scalars en resultaten van parametrische metingen bijv. (Integrale (Ch.1-Mean (Ch.1)) × 1.414).

Rekenkunde -Toevoegen, aftrekken, vermenigvuldigen, golfvormen en scalars delen.

Relationeel -Boolean resultaat van vergelijking>, <,> =, <=, == ,! =.

Calculus -Integreren, differentiëren.

Frequentiedomeinfuncties -Spectrale magnitude en fase, reële en denkbeeldige spectra.

Verticale eenheden -Magnitude: lineair, DB, DBM; Fase: graden, radialen.

Vensterfuncties -Rechthoekig, hamming, Hanning, Kaiser-Bessel, Blackman-Harris, Gaussian, Flattop2, TEK exponentieel.

Golfvormdefinitie -Als willekeurige wiskunde -expressie.

Kenmerken weergeven

Type weergave -Vloeistof kristal actieve matrix kleurweergave.

Weergavegrootte -Diagonaal: 264 mm (10,4 in.).

Display resolutie -

TDS7104/TDS7054: 640 Horizontaal x 480 verticale pixels.

TDS7154B/TDS7254B/TDS7404B/TDS7704B: 1024 Horizontaal x 768 Verticale pixels

Golfvormstijlen -Vectoren, stippen, variabele persistentie, oneindige persistentie.

Computersysteem en randapparatuur

CPU -

TDS7104/TDS7054: Intel Celeron -processor, 850 MHz.

TDS7154B/TDS7254B/TDS7404B/TDS7704B: Intel Pentium IV Processor, 2,8 GHz*2

PC System Memory -1 GB*2.

Harde schijfaandrijving -40 GB verwijderbare harde schijfaandrijving: alleen achterpaneel of (B-modellen) voorpaneel, (optie FHD).

Floppy Disk Drive -1,44 MB 3.5 in diskette schijfstation: alleen voorpaneel of (alleen B-modellen) achterpaneel (optie FHD)

CD -R/W Drive -Achterpaneel CD-R/W-drive met softwaretoepassing CD Creation.

Muis -Duimwielmodel inbegrepen, USB -interface.

Toetsenbord -Mini -toetsenbord inbegrepen (past in het zakje); PS-2-interface. Bestel 119-6633-00 voor toetsenbord op ware grootte; USB -interface en hub.

*2Beschikbaar september 2004.

Invoer-/uitvoerpoorten

Analoge signaaluitgangsbandbreedte, typisch -

TDS7054, TDS7104: 100 MHz in een belasting van 50 Ω.

TDS7154B/TDS7254B/TDS7404B/TDS7704B: 1 GHz in een belasting van 50 Ω.

Externe tijdsbasisreferentie in -Achterpaneel BNC-connector, tijdsbasissysteem kan fase-vergrendelen naar externe 10 MHz-referentie.

Time Base Reference Out -Achterpaneel BNC-connector, accepteert TTL-compatibele uitgang van interne 10 MHz referentie-oscillator.

Hulpuitgangsniveaus -BNC-connector voor de voorpaneel, biedt een TTL-compatibele, polariteitsschakelbare puls wanneer de oscilloscoop activeert.

Parallelle poort -IEEE 1284, DB-25 connector.

Audiopoorten -Miniatuurtelefoonaansluitingen voor stereomicrofooningang en stereolijnuitgang.

USB -poort -Maakt verbinding of ontkoppeling van USB -toetsenbord en/of muis mogelijk terwijl oscilloscoopvermogen is ingeschakeld. B -modellen hebben 2 USB -poorten.

Toetsenbordpoort -PS-2 compatibel.

Muispoort -PS-2 compatibel.

LAN -poort -RJ-45-connector, ondersteunt 10Base-T en 100Base-T.

Seriële poort -DB-9 COM1-poort.

Windows Video Port -15-pins d-sub connector op het achterpaneel; Sluit een tweede monitor aan om de display-modus met dubbele monitor te gebruiken. Video is DDC2B -conform

GPIB -poort -IEEE 488.2 Standaard.

Stroombron

Stroom -100 tot 240 VRms, ± 10%, 50/60 Hz; 115 VRms± 10%, 400 Hz; Cat II, <300 W (450 VA).

Fysieke kenmerken Benchop -configuratie

Afmetingen	mm	in.
Gewicht	kg	pond.
Hoogte	277	10.9
Breedte	455	17.9
Diepte	425	16.75
Netto	19.1	42.0
Verzending	37	85

Fysieke kenmerken Rackmount Configuratie

Afmetingen	mm	in.
Gewicht	kg	pond.
Hoogte	277	10.5
Breedte	502	19.75
Diepte	486	19.125
Netto	18.6	41
Kit	5.6	12.25

Mechanisch

Koeling - Vereiste toestemming

	mm	in.
Bovenkant	0 of> 76	0 of> 3
Onderkant	0	0
Linkerkant	76	3
Rechterkant	76	3
Voorkant	0	0
Achterkant	0	0

Omgevings-

Temperatuur -

Werken:

0 ° C (TDS7104/TDS7054) of +5 ° C (B-modellen) tot +50 ° C, exclusief floppy-schijf en CD-R/W-schijven

+10 ° C tot +45 ° C, inclusief floppy-schijf en CD-ROM-schijven.

Niet opererend: -22 ° C tot +60 ° C.

Vochtigheid -

Hoogte -

Bediening: 10.000 ft. (3.048 m).

Niet -opererend: 40.000 ft. (12.190 m).

Willekeurige trillingen -

Bediening: 0,000125 g2/Hz van 5 tot 350 Hz, -3 dB/octaaf van 350 tot 500 Hz, 0,0000876 g2/Hz op 500 Hz. Totaal niveau van 0,24 gRms.

Elektromagnetische compatibiliteit -89/336/EEC.

Veiligheid -UL 3111-1, CSA 1010.1, EN61010-1.2 IEC 61010-1.

FAQ:

Vraag: Welke leveringsmethoden gebruikt u en wat is de levertijd?
A:We verzenden via EMS, DHL, FedEx, UPS en TNT met trackingnummers. Levering duurt meestal 4-7 werkdagen.

Vraag: Wat zijn uw betalingsvoorwaarden?
A:We hebben 100% T/T -betaling nodig voor verzending.

Vraag: Biedt u kortingen voor bulkorders?
A:Ja, kortingen kunnen beschikbaar zijn voor bulkaankopen. Neem contact met ons op om uw specifieke vereisten te bespreken.

Tektronix TDS7000B-serie Digitale fosforoscilloscopen TDS7000B-serie 7,25 GHz 0

Taggen:
