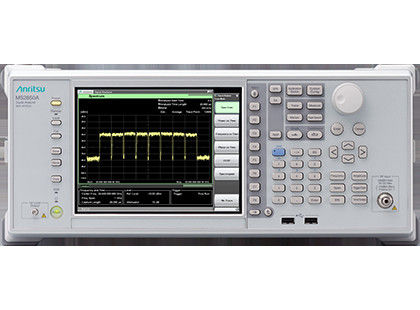

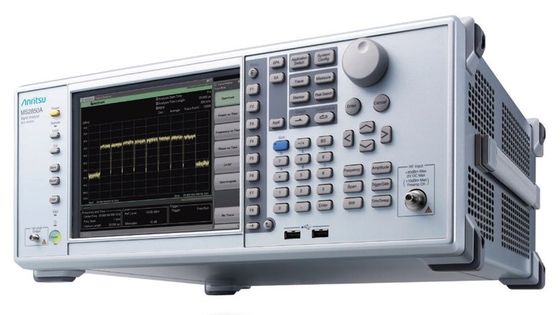

Beschrijving van de signaalanaliseerder MS2850A

De Signal Analyzer MS2850A is een spectrumanalysator/signaalanalysator met een maximale analysebandbreedte van 1 GHz en een frequentiebereik van 9 kHz tot 32 GHz of 44,5 GHz.Het heeft een analysebandbreedte die breedbandcommunicatie metingen ondersteunt, zoals 5G-mobielecommunicatie- en uitzendingssatellietapparatuur, die een all-in-one-dekking biedt van de sub-6 GHz tot de millimetergolfbanden 28 GHz/39 GHz.Deze benchtop signaalanalysator helpt de ontwikkeling en productiekosten voor communicatieapparatuur te verminderen en tegelijkertijd de efficiëntie te verbeteren..

De signaalanalysatorfunctie kan tot 24 seconden (bij 100 MHz) vastleggen met behulp van het grote 32 GB-geheugen.Digitaliseerde signaaldata kunnen met algemene EDA-instrumenten worden geanalyseerd voor efficiënte O&O in standaarden van de volgende generatie voordat nieuwe standaarden worden vrijgegevenBovendien helpt de toevoeging van de PCIe/ISB3.0-optie voor hogesnelheidstransfer van grote vastgelegde gegevens bij efficiënte O&O door de tijd voor gegevensoverdracht te verkorten.

1 GHz analysebandbreedte
De analysebandbreedte van 1 GHz ondersteunt bredere bandbreedten voor micro- en millimetergolfscommunicatiesystemen, zoals 5G-mobiele en uitzendsatellieten.

De signaalanalysatorfunctie met behulp van FFT (Fast Fourier transform) -analyse ondersteunt spectrumdisplays, spectrogramdisplays en toepassingen waarbij de frequentie en fase veranderen met de verstrijken tijd.Bovendien, worden de voor 5G-metingen vereiste frequentiebanden gedekt en wordt de all-in-one evaluatie van multicarriersignalen ondersteund door de 5G-metingssoftware.

Analysebandbreedte:
255 MHz (standaard)
510 MHz (optioneel), 1 GHz (optioneel)

Spectrum van acht 100 MHz-bandbreedte dragers op middenfrequentie van 29 GHz

Uitstekende platte prestaties

De amplitude- en fasevlakteprestaties*1met een breed analysebandbreedte van 1 GHz groter dan die van andere signaalanalysatoren*2Met deze prestaties ondersteunt de MS2850A nauwkeurige amplitude- en fasemetingen voor elke drager in breedbandcommunicatiesystemen, zoals 5G-mobiele,om een sleutelrol te spelen bij het verbeteren van de kwaliteit van radiocommunicatieapparatuur.

Centrumfrequentie: 28 GHz, bij Centrumfrequentie ±500 MHz
Inbandfrequentiekarakteristieken: ±1,2 dB (nom.)
In-bandfaselineariteit: 5 graden p-p (nom.)

*1: gespecificeerd als In-band Frequency Characteristics en In-band Phase Linearity in de Anritsu specificaties
*2: Anritsu-test in mei 2017

Breed dynamisch bereik
Hoge ADC*3Afknijpniveau
Een breed dynamisch meetbereik in tegenstelling tot DANL*4

De MS2850A heeft een hoog ADC-clippingniveau op een analysebandbreedte van 1 GHz. Deze prestaties kunnen worden gebruikt om een breder verschil te verkrijgen van de DANL,die stijgt bij het invoeren van het werkelijke signaalinputniveau en bij het invoeren van een breedbandsignaal bij gebruik van een dempmiddelDeze brede dynamische bereikprestaties helpen bij het verkrijgen van nauwkeurigere EVM-waarden bij het meten van 5G-signalen.het gemeten dynamische bereik bij het verschil tussen het ADC-afknijpingsniveau en DANL is beter dan 140 dB (ref.).

Centrale frequentie: 28 GHz
ADC-afknijpingsniveau: 0 dBm*5(CW)
DANL: -142 dBm/Hz*5
Dynamisch bereik: 142 dB (ref.)

*3: Analoog naar digitaal omzetter
*4: Gemiddelde geluidsniveau weergegeven
*5: meas. betekent waarde die wordt gemeten in het ontwerpstadium, maar niet gegarandeerd

Hoge SFDR (spurious free dynamic range)
-70 dBc bij 1 GHz analysebandbreedte

De MS2850A onderdrukt valse generatie als gevolg van ADC over de 1 GHz-analysebandbreedte, waardoor een breed meetdynamisch bereik bij breedbandsignaalanalyse wordt gewaarborgd.

SFDR
800 MHz ≤ Frequentie < 4,2 GHz: -60 dBc (nom.)
4.2 GHz ≤ Frequentie ≤ 44,5 GHz: -70 dBc (nom.)

Kenmerken van de signaalanaliseerder MS2850A

Voor breedband- en multicarriercommunicatiesystemen van de volgende generatie, zoals 5G-mobiele en omroepsatellieten

• Ingebouwde 5G-metingssoftware ondersteunt efficiënte ontwikkeling en productie
  • All-in-one 5G NR/V5G (sub-6 GHz/mmWave) dekking
  • Hoge EVM-prestaties als gevolg van een breed dynamisch bereik (EVM: < 1%)
  • Optimalisatie van het dynamisch bereik met één knop bij EVM-meting
  • Multicarrier batch (all-at-one) analyse
  • Meting van de amplitude/fase/tijdverschil voor elke drager
• Maximale analysebandbreedte: 1 GHz
• Uitstekende amplitude- en fasevlakteprestaties
• Meting van een breed dynamisch bereik: > 140 dB
• Langetermijnopname met behulp van groot geheugen
• met PCIe/USB3.0-aansluiting
  • Overdracht van vastgelegde gegevens naar externe pc's met een hogere snelheid dan 1000BASE-T

Functies van de signaalanaliseerder MS2850A

• Frequentiebereik: 9 kHz tot 32 GHz/44,5 GHz
• Analysebandbreedte: 255 MHz (standaard), 510 MHz (optioneel), 1 GHz (optioneel)
• Standaard geïnstalleerde functies: Spectrumanalysator, Signalanalysator (FFT-analysefunctie), Microwave preselector bypass, USB-aansluiting voor stroomsensoren
• Opties: voorversterker, lage secundaire harmonische vervorming, Noise floor reduction (NFR) functie, externe interface voor hoge snelheid dataoverdracht PCIe/USB3.0
• Metingstoepassingen (opties): 5G FDD/TDD-metingssoftware, LTE-Advanced FDD/TDD-metingssoftware, fase-ruismetingsfunctie, ruiscijfermetingsfunctie, enz.
