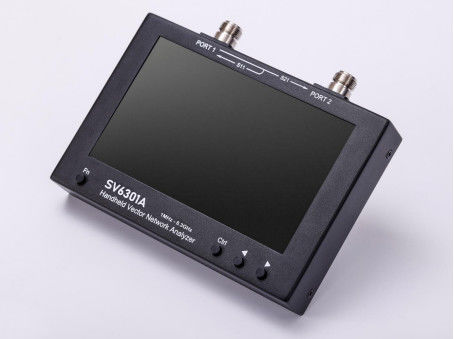

SYSJOINT SV6301A Handheld Vector Network Analyzer 1M~6.3GHz 7-inch IPS LCD

Beschrijving van SYSJOINT SV6301A Handheld Vector NetworkAnalyzer

SV6301A is een draagbare Vector Network Analyzer (VNA) met een frequentiebereik van 1MHz ~ 6,3GHz. Het kan worden gebruikt voor S11 en S21 metingen.terwijl het dynamische bereik van S11 50 dB is. SV6301A is geschikt voor antennetoetsing van MF/HF/VHF/UHF/SHF-banden, zoals kortegolfantennes, ISM-bandantennes, WiFi-antennes, Bluetooth-antennes, GPS-antennes, enz.Het kan ook worden gebruikt om filters te meten.SV6301A ondersteunt een verscheidenheid aan displayformaten: Log Mag, Linear Mag, Phase, Smith R+jX, Smith R+L/C, VSWR,Polar, Group delay, Resistance, Reactance, etc. Bovendien ondersteunt SV6301A de TDR-functie die nuttig is voor het meten van kabellengtes.die duurzaam is en effectief elektromagnetische interferentie kan beschermen. De afmetingen van SV6301A zijn 190mmx130mmx30mm, en de backbracket is ontworpen voor desktopgebruik.Witch kan worden gebruikt om DUT's te verbinden met SMA-interfaces.Met het optimaal ontworpen signaalverwerkingssysteem is de scansnelheid van de SV6301A maximaal 500 punten/s, wat een quasi-realtime meting mogelijk maakt, en de maximale scansnelheid maximaal 1001 punten.

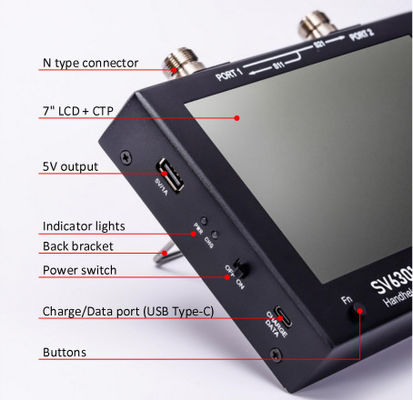

Het scherm van de SV6301A is een IPS-scherm met een hoge helderheid van 7 inch met capacitief touchpaneel, waarmee gebruikers de inhoud van het scherm in de openlucht helder kunnen zien.met 4 fysieke knoppen, kunnen gebruikers snel het frequentiebereik, de schaal instellen, sporen inschakelen/uitschakelen, markers toevoegen/uitschakelen, screenshots enzovoort.De SV6301A heeft twee ingebouwde 3350mAh 18650 lithium-ion batterijen met een levensduur van maximaal 3 uurDe oplaadinterface is USB Type-C en de Type-C-kabel kan worden gebruikt om het apparaat op te laden en ook voor gegevensoverdracht.die kan worden gebruikt om de kalibratie status op te slaan, snp-bestanden, screenshots, enz.

Kenmerken van SYSJOINT SV6301A Handheld Vector NetworkAnalyzer

● Frequentiebereik:1MHz 6.3GHz;

● S21 dynamisch bereik: 75 dB,S11 dynamisch bereik: 50 dB;

● 7 inch IPS-display met capacitieve touchscreen;

● Metalen behuizing, effectief beschermd tegen elektromagnetische storingen;

● N-type RF-connector, stabiel en duurzaam;

● Een volledig touchscreen met 4 fysieke knoppen, een gemakkelijke en soepele bediening;

● Afmetingen: 190mmx130mmx30mm;

● Ontworpen met een achterste beugel voor bureaubladbewerking;

● Ondersteunt lokale screenshot, in staat om de screenshot op de ingebouwde geheugenkaart te slaan;

● Ingebouwde 8 GB geheugenkaart voor het opslaan van kalibratiestatus, snp-bestanden, screenshots, enz.

● 2 ingebouwde 3350mAh 18650 lithium-ionbatterijen met een levensduur van maximaal 3 uur;

● TDR-futtion, waarmee de lengte van de kabel kan worden gemeten;

● Tot 2 referentiespuren

Specificatie van SYSJOINT SV6301A Handheld Vector Network Analyzer

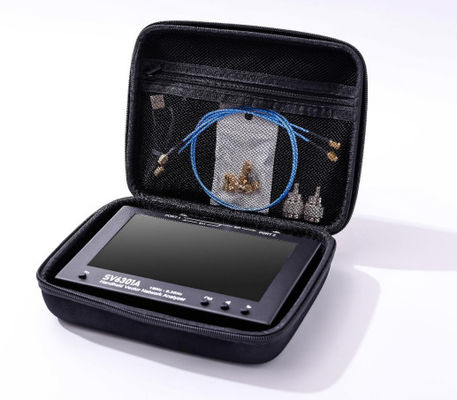

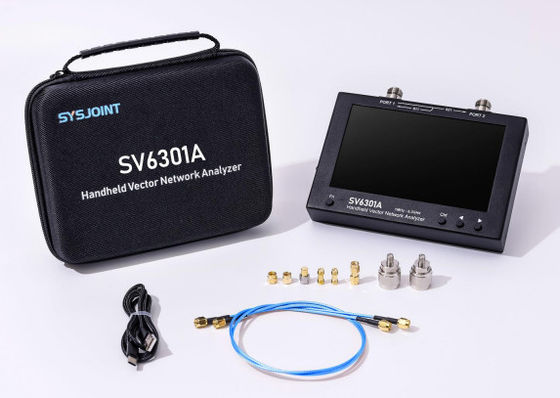

Verzendlijst van SV6301A

• SV6301A ×1
• N naar SMA-adapter ×2
• SMA OPEN/SHORT/LOAD kalibratie kit ×1
• SMA-KK-adapter ×2
• SMA-JJ-adapter ×1
• 60 cm SMA-JJ SS405 coaxialkabel ×2
• USB-type-C-kabel ×1
• Opbergzak × 1

Vragen:

1Welke leveringsmethode gebruikt u en de levertijd?

We kunnen verzenden via EMS, DHL, FedEx, UPS, TNT met tracking nummer.

2Hoe kan ik nog meer vragen stellen?

U kunt ons online contacteren of een bericht achterlaten.

3Wat is uw betalingstermijn?

100% T/T betaling voor verzending.
