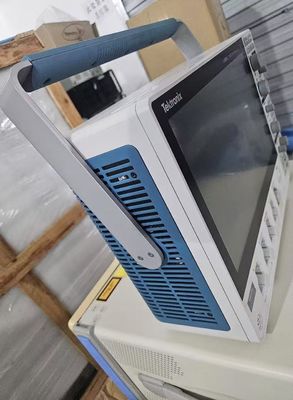

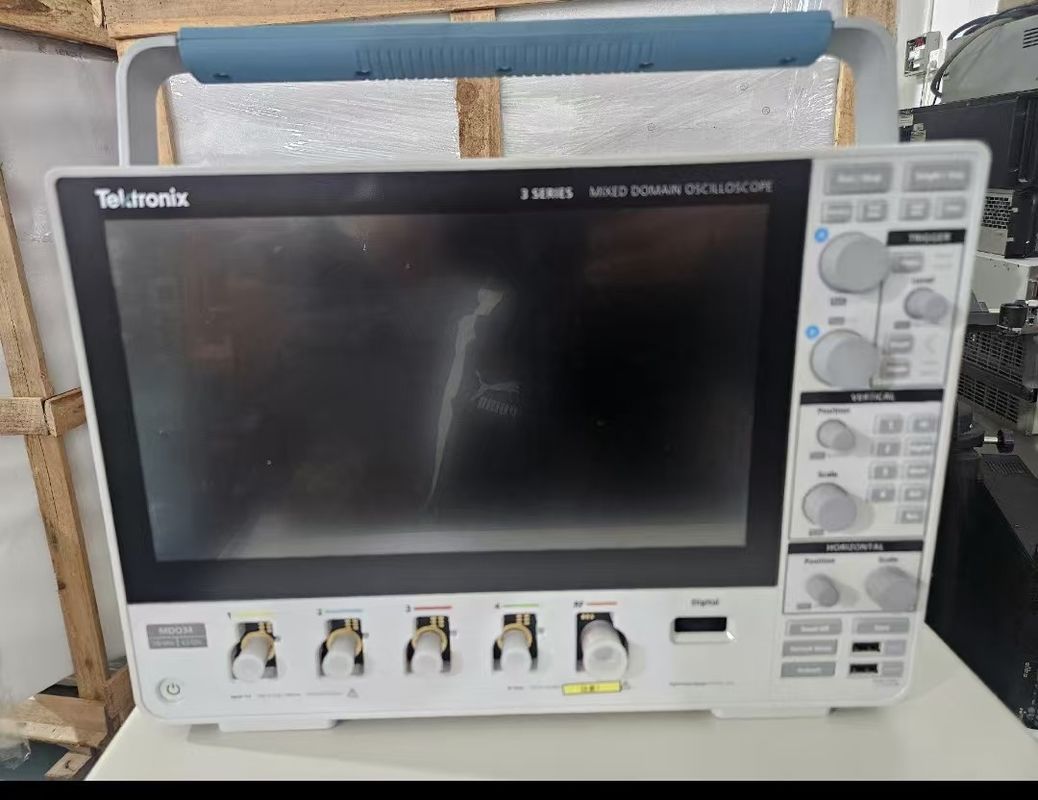

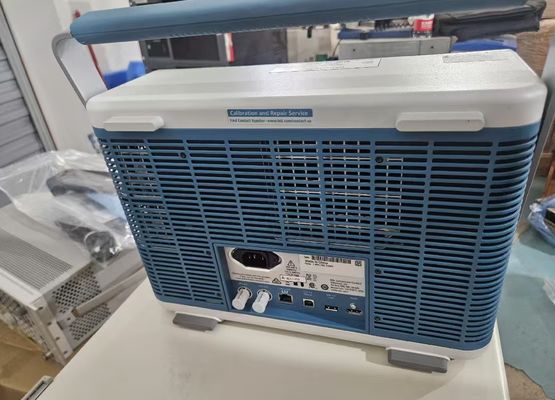

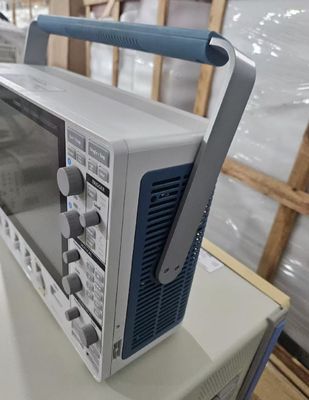

Gecontroleerde Tektronix 3-serie MDO Mixed Domain Oscilloscopen MDO32 en MDO34

Name: Gecontroleerde Tektronix 3-serie MDO Mixed Domain Oscilloscopen MDO32 en MDO34
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: MDO32 en MDO34
Availability: InStock

Merknaam:	Tektronix
Modelnummer:	MDO32 en MDO34
MOQ:	1 set
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Certificering:

ISO17025

Productnaam:

Oscilloscopen met gemengd domein

Voorwaarde:

Voorbehouden

Functies:

Getoetst, in volledige werkomstandigheden

Bandbreedte:

Bandbreedte van 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz

Kanalen:

2 en 4 analoge kanaalmodellen

Proefpercentage:

2.5-5 GS/s

Levering vermogen:

In voorraad

Markeren:

MDO34 Oscilloscopen met gemengd domein

MDO32 Oscilloscopen met gemengd domein

Tektronix 3-serie gemengd domein oscilloscopen

Productbeschrijving

Gecontroleerde Tektronix 3-serie MDO Mixed Domain Oscilloscopen MDO32 en MDO34

Beschrijving van TektronixMDO-oscilloscopen met gemengd domein MDO32 en MDO34 van de serie 3

2 en 4 analoge kanaalmodellen
Modellen met bandbreedte van 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz
Bandbreedte kan worden opgewaardeerd (tot 1 GHz)
Tot 5 GS/s bemonsteringssnelheid
10 M recordlengte op alle kanalen
> 280.000 wfm/s maximale golfvormopslag
Standaard passieve spanningssonden met een capacitieve belasting van 3,9 pF en een analoge bandbreedte van 250 MHz, 500 MHz of 1 GHz
Spectrumanalysator
- Frequentiebereik: 9 kHz - 1 GHz (standaard) of 3 GHz (facultatief)
- Ultrabreedtebandbreedte tot en met 3 GHz
Willekeurige functiegenerator (facultatief)
- 13 vooraf gedefinieerde golfvormtypen
- 50 MHz golfvormgeneratie
- 128 k willekeurige generator recordlengte
- 250 MS/s willekeurige generatormonstertempo
Digitale kanalen (facultatief)
- 16 digitale kanalen
- 10 M recordlengte op alle kanalen
- 121.2 ps tijdresolutie
Serial Bus Decode, Triggering en Search (facultatief)
- Seriebusondersteuning voor I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429, en Audio-normen
Digitale voltmeter / frequentieteller (gratis bij registratie van het product)
- 4-cijferige DC-, AC-RMS- en DC+AC-RMS-spanningsmetingen
- 5-cijferige frequentiemetingen

Typische toepassingen

Embedded design en IoT
Discover and solve issues quickly by performing system level debug on mixed signal embedded systems including today's most common serial bus technologies with the 3 Series MDO and support for a broad set of common serial buses.
Energieontwerp
Maak betrouwbare en herhaalbare spannings-, stroom- en vermogenmetingen met behulp van geautomatiseerde vermogenskwaliteit, schakelverlies, harmonics, ripple, modulatie,en veilige bewerkingsruimte metingen met de breedste selectie aan vermogenssondes in een betaalbare oplossing.
Onderwijs
De 3 Series MDO combineert analoge, digitale en RF metingen met een signaalbron in een enkel, klein instrument.De combinatie van een klein instrument en een hoog niveau van integratie helpt bij het onderwijzen van verschillende principes van elektronica en bij het gebruik ervan voor meer geavanceerde laboratoriumexperimentenVolledige upgradabiliteit maakt het mogelijk functionaliteit in de loop van de tijd toe te voegen naargelang de behoeften veranderen of het budget het toelaat.
Productieproef en probleemoplossing
De 3 Series MDO minimaliseert de ruimte op de rek of bank door meerdere instrumenten in één klein pakket te integreren.Integratie vermindert de kosten die verbonden zijn aan het gebruik van meerdere verschillende instrumenten in productie-test- of probleemoplossingsstations.
Installatie en onderhoud van diensten
De 3 Series MDO combineert analoge golfvormen, digitale logica en spectrumanalyse in een lichtgewicht (11,7 lbs, 5,3 kg),draagbare verpakking - waardoor het de perfecte keuze is wanneer de ruimte beperkt is en flexibiliteit gewenst is.

Met een uitzonderlijk gebruiksvriendelijke gebruikersinterface kun je je op de taak concentreren

De instellingenbalk - sleutelparameters en golfvormbeheer

De parameters voor de golfvorm en het bereik worden weergegeven in een reeks badges in de instellingenbalk die aan de onderkant van het scherm loopt.De instellingenbalk biedt onmiddellijke toegang tot de meest voorkomende functies voor het beheer van golfvormenMet één tik kun je:

Kanalen aanzetten.
Voeg wiskundige golfvormen toe
Referentiegolfvormen toevoegen
Busgolfvormen toevoegen
16 digitale kanalen mogelijk maken
Spectrum Analyzer inschakelen
Inzetten van de geïntegreerde willekeurige/functiegenerator (AFG)
Inzetten van de geïntegreerde digitale voltmeter (DVM)

De resultatenbalk - analyse en metingen

De resultatenbalk aan de rechterkant van het scherm biedt onmiddellijke, met één tik toegang tot de meest voorkomende analytische hulpmiddelen zoals cursoren, metingen, zoekopdrachten en busdecoderingsuitslagen.

Informatie over bestellingen

Gebruik de volgende stappen om het juiste instrument en de opties voor uw meetbehoeften te kiezen.

Stap 1: Kies het basismodel van de MDO-serie 3

Serie 3 MDO-familie

MDO32: Mixed Domain Oscilloscope met (2) analoge kanalen, (1) hulp-triggerinvoer, een 1 GHz-spectrumanalysator, (1) spectrumanalysatorinvoer en (1) logische analysatorinvoer
MDO34: Mixed Domain Oscilloscope met (4) analoge kanalen, een 1 GHz-spectrumanalysator, (1) spectrumanalysator-invoer en (1) logische analysator-invoer

Standaard accessoires

Proefpersonen

1 GHz-modellen: TPP1000, bandbreedte 1 GHz, 10X, 3,9 pF. Eén passieve spanningssonde per analoge kanaal
Modellen van 350 MHz en 500 MHz: TPP0500B, bandbreedte 500 MHz, 10X, 3,9 pF. Eén passieve spanningssonde per analoog kanaal
Modellen van 100 MHz en 200 MHz: TPP0250, bandbreedte 250 MHz, 10X, 3,9 pF. Eén passieve spanningssonde per analoge kanaal
Alle modellen met 3-MSO-optie: Een P6316 16-kanaals logica-sonde en toebehoren

Stap 2: Configureer uw 3 Series MDO door opties toe te voegen

Instrumentopties

3-AFG: Willekeurige functiegenerator met 13 vooraf gedefinieerde golfvormen, willekeurige golfvorm generatie en frequentie en amplitude modulatie.
3-MSO: 16 digitale kanalen; omvat P6316 digitale sonde en accessoires.
3-SA3: Spectrumanalysator; frequentiebereik van 9 kHz tot 3 GHz en bandbreedte tot 3 GHz.
3-SEC: Verbeterde beveiliging van instrumenten om een wachtwoordbeschermde controle mogelijk te maken van het inschakelen/uitzetten van alle instrumentpoorten en de instrumentfirmware-updatefunctionaliteit.

Bandbreedte-opties

Kies de bandbreedte die je vandaag nodig hebt door een van deze bandbreedteopties te kiezen.

3-BW-100: Bandbreedte van 100 MHz voor analoge kanalen, 1 GHz-spectrumanalysatorstandaard
3-BW-200: Bandbreedte van 200 MHz voor analoge kanalen, 1 GHz-spectrumanalysatorstandaard
3-BW-350: 350 MHz bandbreedte voor analoge kanalen, 1 GHz spectrumanalysatorstandaard
3-BW-500: 500 MHz bandbreedte voor analoge kanalen, 1 GHz spectrumanalysator standaard
3-BW-1000: 1 GHz bandbreedte voor analoge kanalen, 1 GHz spectrumanalysator standaard

Opties voor stroomkabel en stekker

Opt. A0: Noord-Amerika stroomstop (115 V, 60 Hz)
Opt. A1: Universale Euro-aansteker (220 V, 50 Hz)
Opt. A2: Verenigd Koninkrijk
Opt. A3: Australië stroomstop (240 V, 50 Hz)
Opt. A5: Zwitserse stroomstop (220 V, 50 Hz)
Opt. A6: Japanse aansluiting (100 V, 50/60 Hz)
Opt. A10: China Power Plug (50 Hz)
Opt. A11: Indiase stroomstop (50 Hz)
Opt. A12: Brasilië stroomstop (60 Hz)
Opt. A99: Geen stroomkabel.

Stap 3: Selecteer activerings- en analyseopties

Opties voor activering en analyse

3-BND: Voegt een applicatiepakket toe (inclusief alle seriële opties en optie voor stroomanalyse).
3-SRAERO: Voegt aerospace-serial triggering en analyse toe (MIL-STD-1553, ARINC429).
3-SRAUDIO: Voegt audio-seriale triggering en analyse toe (I2S, LJ, RJ, TDM).
3-SRAUTO: Voegt automobiel serie triggering en analyse (CAN, CAN FD, LIN, FlexRay).
3-SRCOMP: Voegt computer-seriële triggering en analyse toe (RS-232/422/485/UART).
3-SREMBD: Voegt ingebouwde seriële triggering en analyse (I2C, SPI) toe.
3-SRUSB2: Voegt USB-seriale triggering en -analyse toe (USB 2.0 LS, FS, HS).
3-PWR: Voegt krachtmeting en analyse toe.

Vragen:

1Kun je bestellingen naar Canada of Australië verzenden?

Ja, dat kunnen we. We sturen bestellingen over de hele wereld.

2Welke leveringsmethode gebruikt u en de levertijd?

We kunnen verzenden via EMS, DHL, FedEx, UPS, TNT met tracking nummer.

3Wat is uw betalingstermijn?

100% T/T betaling voor verzending.

4Hoe kan ik nog meer vragen stellen?

U kunt ons online contacteren of een bericht achterlaten.
