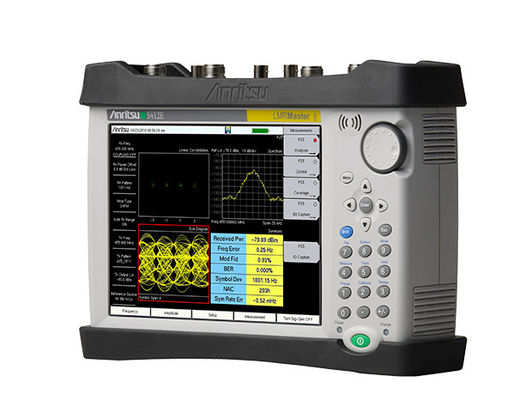

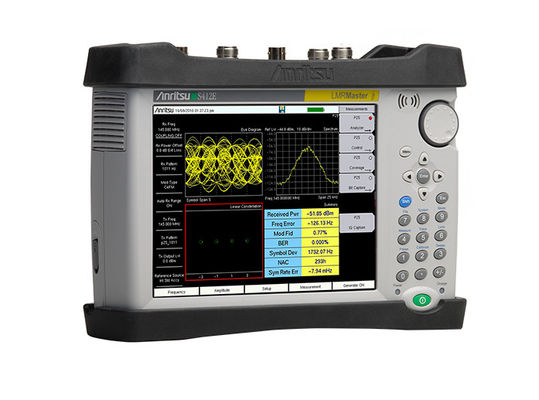

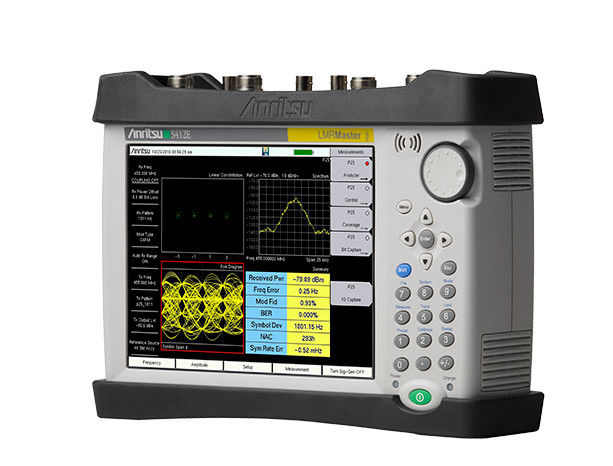

Anritsu S412E LMR Master Land Mobile Radio Modulation Analyzer optioneel tot 6 GHz

Anritsu S412E LMR Master Land Mobile Radio Modulatie Analyzer optioneel tot 6 GHz

Land Mobile Radio Modulatie Analyzer, Signaalgenerator, Spectrum Analyzer en Vector Netwerk Analyzer

De LMR Master S412E is Anritsu's tweede generatie oplossing voor het installeren en onderhouden van openbare veiligheidssystemen. Gebouwd op Anritsu's negende generatie handheld platform, combineert deze oplossing een hoogwaardige ontvanger/spectrum analyzer met 's werelds meest geavanceerde handheld vector netwerk analyzer (VNA). Het bevat ook een CW/P25 (Fase 1 & Fase 2), DMR (MotoTRBO™), TETRA, NXDN™, en PTC-ITCR plus PTC-ACSES analyzer en signaalgenerator met intern instelbaar vermogen van 0 dBm tot –130 dBm.

Dit instrument is ideaal voor technici en ingenieurs van land mobiele radio (LMR) en professionele mobiele radio (PMR) die betrokken zijn bij veldtesten van de RF-prestaties van NBFM, P25, P25 Fase 2 (TDMA), DMR (MotoTRBO), TETRA, NXDN, dPMR en FDD & TDD LTE voor commerciële, openbare veiligheid, maritieme en kritieke infrastructuur radiosystemen. Het biedt ook ondersteuning voor de Amerikaanse Klasse 1 en passagiersspoor Positive Train Control systemen Interoperable Train Control Radio (ITCR) en Advanced Civil Speed Enforcement System (ACSES). Voor spoorwegoperators die GSM-R systemen gebruiken, kan de LMR Master worden geconfigureerd met GSM/GPRS/EDGE metingen.

Het basismodel is uitgerust met een VNA en spectrum analyzer, plus ondersteuning voor analyse en testen van narrowband FM radiosystemen, inclusief dekkingmapping van RSSI, zender SINAD en zender THD. Optionele ondersteuning voor digitale land mobiele radio standaarden, waaronder P25 (TIA-102.CAAA-C), P25 Fase 2 (TIA-102.CCAA), ETSI DMR Tier 2 (MotoTRBO), ETSI TETRA, NXDN, dPMR en PTC is beschikbaar. Een optionele GPS-ontvanger maakt ondersteuning mogelijk voor dekkingmapping (touchscreen-getagd binnenshuis, GPS-getagd buitenshuis) van analoge en digitale land mobiele radiosystemen. Het biedt ook opties voor over-the-air analyse van FDD-LTE voor breedband openbare veiligheidssystemen en analyse van WiMAX (Fixed IEEE 802.16d en Mobile IEEE 802.16e) voor intersite backhaul systemen. Het instrument kan ook worden uitgerust met een spectrogram recorder, interferentie analyzer met ondersteuning voor de Handheld InterferenceHunter™ MA2700A, programmeerbare kanaalscanner, externe hoog-nauwkeurige RF-vermogensmeter (inclusief zowel afsluitende als inline sensoren), afstandsdomein voor kabelanalyse en een vector voltmeter.

De hoogwaardige 500 kHz tot 1600 MHz VNA kan worden gebruikt om kabels en antennesystemen te scannen. Voor het voeden van op de toren gemonteerde versterkers is optioneel een interne bias tee beschikbaar. Frequentiedomein reflectometrie (FDR) afstand-tot-fout metingen worden gebruikt om antennesystemen te karakteriseren. De afstand-tot-fout metingen kunnen gemakkelijk slechte verbindingen, vervuiling, beschadigde kabels en waterindringing detecteren. Zowel de VNA als de spectrum analyzer kunnen optioneel worden uitgebreid tot 6 GHz. Gepatenteerde RF-interferentieonderdrukking maakt nauwkeurige, herhaalbare metingen mogelijk in de aanwezigheid van hoge RF-activiteit.

De VNA van de LMR Master S412E biedt uitstekende transmissie dynamisch bereik prestaties (> 100 dB) die kunnen worden gebruikt om de RF-prestaties van kritieke RF-apparaten, waaronder filters, duplexers, zendercombiners, ontvanger multicouplers en op de toren gemonteerde versterkers, te bekijken en aan te passen. De metingen (in frequentie- of tijddomein) worden snel weergegeven en bijgewerkt met de snelle sweep snelheid van 850 μs/punt van de S412E. Het display is variabel van 2 tot 4001 datapunten, wat maximale flexibiliteit biedt voor aangepaste instellingen. Voor gebruikers die de voorkeur geven aan een gestroomlijndere interface, kan het display ook worden ingesteld om een Anritsu Site Master te emuleren.

Deze oplossing heeft een uitstekende DANL van -152 dBm (RBW = 10 Hz, Atten = 0 dB, f < 2,4 GHz) gecombineerd met een derde-orde intercept van meer dan +16 dBm. Dit maakt dit instrument ideaal voor de identificatie en lokalisatie van signalen op laag niveau die de land mobiele radiosystemen kunnen verstoren, zelfs in de aanwezigheid van sterke nabijgelegen zenders. De LMR Master S412E wordt standaard geleverd met een toonaangevend laag fasegeluid (< -100 dBc/Hz typisch @ 10 kHz offset) dat nauwkeurige meting van NBFM, P25, NXDN en DMR emissiemaskers mogelijk maakt.

De optie voor hoog-nauwkeurige vermogensmeter biedt echte RMS-metingen met behulp van externe sensoren, inclusief inline sensoren. Het is de ideale oplossing voor het maken van nauwkeurige metingen van zowel CW- als gemoduleerde signalen. Kanaalgebaseerde vermogensmetingen kunnen worden uitgevoerd met de interne vermogensmeter, en de kanaalscanner optie biedt gebruikers een handige manier om tot 20 kanalen te scannen.

De LMR Master S412E bevat data-analyse software, een zachte draagtas, oplaadbare/veld-vervangbare batterij, AC/DC-voeding,  een uitgebreide gebruikershandleiding.

Functies van Anritsu S412E LMR Master Land Mobile Radio Modulatie Analyzer

• LMR Signaal Analyzers met Dekkingmapping: P25, P25 Fase 2, DMR (MotoTRBO™), TETRA, NXDN, dPMR, PTC-ITCR, PTC-ACSES, NBFM, FDD & TDD LTE
• Breedband Signaal Analyzers: LTE, WiMAX
• Interferentie Analyzer met Interferentie Mapping en ondersteuning voor MA2700A Handheld Interference Hunter
• Spectrum Analyzer: 9 kHz – 1,6 GHz, optioneel tot 6 GHz
• Kabel en Antenne Analyzer: 500 kHz – 1,6 GHz, optioneel tot 6 GHz
• Return Loss, VSWR, Insertion Loss, S11 / S21, DTF
• PIM Hunting
• Interne Vermogensmeter, optionele Externe Vermogenssensor
• Handheld, op batterijen werkend ontwerp
• Weegt minder dan 7,6 lbs. (inclusief batterij)
• Robuust, in het veld bewezen ontwerp met Anritsu's 9e generatie hardwareplatform
• Daglicht-zichtbaar kleurenscherm met touchscreen
• Superieure immuniteit tegen RF-interferentie
• Afstandsbediening via Ethernet
• Standaard drie jaar garantie (batterij één jaar garantie)

Toepassing van Anritsu S412E LMR Master Land Mobile Radio Modulatie Analyzer

• Veldanalyse en mapping van P25 Fase 1, P25 Fase 2 (TDMA), NXDN™, ETSI DMR, MotoTRBO™, ETSI TETRA, dPMR, en US PTC - geïntegreerde handheld analyse van mobiele of torenradiosystemen voor Openbare Veiligheid, Overheid, Commercieel, Spoorwegen, Intersite Backhaul, en Kritieke Infrastructuur
• GSM/GPRS/EDGE en FDD & TDD LTE Meetopties
• Spectrum Analyse en Interferentie Analyse testen - De beste dynamische bereik, ruisvloer en TOI van de industrie maken analyse van signalen op laag niveau mogelijk, zelfs in de aanwezigheid van sterke nabijgelegen RF-bronnen
• Vector Netwerk Analyse en Afstandsdomein testen voor kabels, antennes en connectoren - maakt meting en opname/documentatie mogelijk van gereflecteerde en verzonden signalen in Log Mag, VSWR, Fase, Groepsvertraging, Smith Chart, Reële en Imaginaire Impedantie - snelle 850 μsec/punt sweep snelheid
• Afstand-Tot-Fout meting met behulp van Frequentiedomein Reflectometrie
• Return Loss meting met 42 dB directiviteit - Insertion Loss meting met >100 dB dynamisch bereik
• Bezet BW en spectrum analyzer emissiemasker maken directe nalevingstesten mogelijk
• Metingen van interferentie op laag niveau, zelfs in de aanwezigheid van sterke nabijgelegen bronnen
• Bezet BW en Emissiemasker nalevingstesten
• Narrowband FM analyse met Auto Scan functie om de frequentie van onbekende zenders te identificeren, Binnen- en Buiten Dekkingmapping van RSSI en Zender SINAD
• RF Vermogensmetingen van zowel CW- als gemoduleerde signalen
• Ondersteunt zowel binnen- als buiten dekkingmapping van analoge en digitale radiosystemen - geen pc vereist tijdens meting! Nabewerking van meetgegevens in KML™ en CSV-formaten

Inbegrepen NBFM Analyzer meet snel en nauwkeurig draaggolfvermogen, draaggolfrequentie, frequentiefout, FM-deviatie, modulatiesnelheid, SINAD, THD, bezet bandbreedte, en gedecodeerde CTCSS/DCS/DTMF. NBFM Dekkingmapping meet RSSI Verzonden SINAD en audio SINAD van de gebruikersradio, en tagt de opgenomen waarde met zowel GPS-coördinaten als hoogte.

P25 / P25 Fase 2, DMR (MotoTRBO™), TETRA, NXDN™, dPMR, en US PTC Signaal Analyzer Metingen (Metingen variëren per Analyzer Modus): Ontvangen vermogen, Frequentiefout, Modulatiegetrouwheid, Error Vector Magnitude, Symbooldeviatie, NAC en BER voor 1011 Hz (P25) of 1031 Hz P25 Fase 2 / NXDN / ETSI DMR, en O.153/V.52 pseudowillekeurige testpatronen. BER-schatting van spraakverkeer, en BER/MER (message error rate) meting van control channel verkeer. Lineaire of traditionele constellatie, histogram, P25 & NXDN control channel hex decodes, TDMA power ramp profiel in P25 Fase 2 modus, TETRA samenvattingsdisplay voor downlink parameters.

P25 / P25 Fase 2, DMR (MotoTRBO™), TETRA, NXDN™, dPMR, en US PTC Dekkingsmetingen: De LMR Master S412E ondersteunt digitale radio Dekkingmapping met annotatie van ontvangen vermogen en BER voor 1011/1031 Hz testpatronen, en O.153/V.52 testpatronen, BER-schatting van spraakverkeer, en BER/MER (message error rate) meting van control channel verkeer, samen met GPS-tagging van gegevens (locatie en tijd) maakt systeem prestatie- en dekkingsanalyse mogelijk zonder dat zenders offline hoeven te worden gehaald. Met de beste ontvanger van de industrie kan de LMR Master BER en Modulatiegetrouwheid nauwkeurig meten tot realistische -110 dBm signaalniveaus. BER en Modulatiegetrouwheid of EVM dekkingskaarten bieden de zekerheid dat communicatie mogelijk zal zijn, zelfs met lokale interferentie of multipath-effecten. Mapping kan zowel binnenshuis (met touchscreen tagging) als buitenshuis (met GPS tagging) worden gedaan. Dekkingsmapping genereert bestanden in zowel tab-gescheiden CSV als industrie-standaard KML-formaat die rechtstreeks naar USB-geheugen worden geschreven voor archivering, offline analyse en mapping.

Lijst van Opties van S412E
