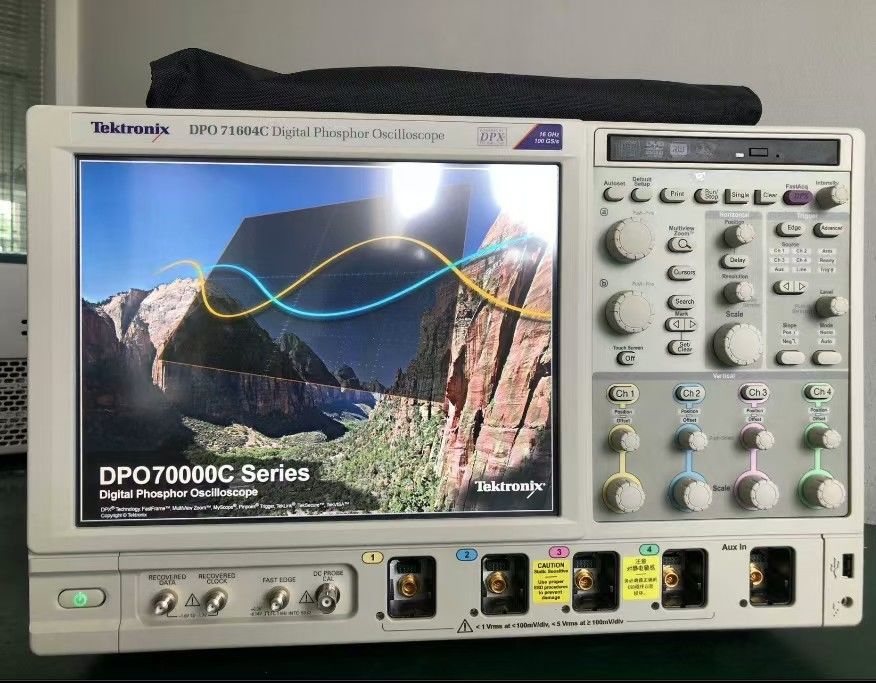

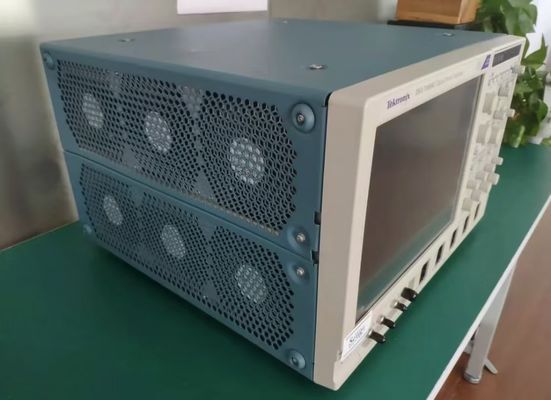

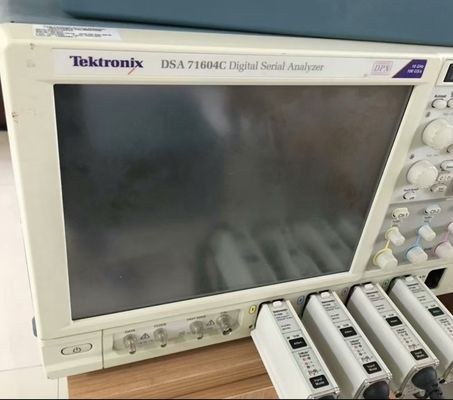

Gecontroleerde Tektronix DPO71604C DSA71604C 16 GHz 100 GS/s 4-kanaals digitale oscilloscoop

Beschrijving van Tektronix DPO/DSA71604C

Voor het ontwikkelen met de huidige high-speed serie-standaarden, is de DSA70000 Digital Serial Analyzer uw compromisloze, high-performance, toegewijde oplossing om uw ontwerpproblemen efficiënt aan te pakken

De DSA70000-serie is een nieuwe generatie realtime digitale seriële analysatoren op basis van dezelfde geavanceerde technologie als de DPO70000 realtime digitale fosforoscilloscopen.Als high-speed seriële technologie steeds meer wijdverspreid wordt, meer ontwerpers zijn op zoek naar eenvoudig te gebruiken, compleet en toegewijde oplossingen voor het verifiëren, karakteriseren, debuggeren en testen van geavanceerde high-speed serie ontwerpen.De DSA70000-serie is specifiek gericht op het aanpakken van de uitdagende hoge snelheid serie ontwerp problemen waarmee ontwerpers worden geconfronteerdHet heeft een uitzonderlijke signaalverwerving, een eenvoudige werking en een zeer efficiënte werking.en ongeëvenaarde debugging tools uit de DPO70000 serieHet beschikt ook over uitgebreide analysetools die een hoge snelheid van seriële signaalanalyse en nalevingsmetingen in een gespecialiseerd instrument mogelijk maken.

De DSA70000 serie analysatoren bieden de signaaltrouwheid van Tektronix oscilloscopen om vertrouwen in uw meetresultaten te garanderen: hoge steekproefsnelheid op alle modellen, op alle kanalen,Om meer signaaldetails vast te leggen (vergankelijke, imperfecties, snelle randen), 25 GS/s op alle vier kanalen voor de 4, 6 en 8 GHz-modellen, 50 GS/s op alle vier kanalen voor de 12.5, 16 en 20 GHz-modellen, bandbreedteverbetering evenals de beste lage jitter geluidsvloer en verticale nauwkeurigheid voor zeer nauwkeurige metingen.

De DSA70000-serie biedt de langste verwerving in de industrie om meer resolutie en langere tijdsvolgorde te bieden.of een optioneel maximum van 100 M-monsters op alle vier de kanalen voor de 4, 6 en 8 GHz-modellen, 200 M-monsters op alle vier kanalen voor de 12.5Deze diepe opname lengte kan eenvoudig worden beheerd en biedt een gedetailleerde vergelijking en analyse van meerdere golfvormsegmenten met de MultiView ZoomTM-functie.

De DSA70000-analysatoren delen de DPX-technologie van de DPO70000 en kunnen een hoge golfvormopslagpercentage leveren met meer dan 300.000 golfvormen per seconde.De DSA70000 serie vangen deze intermitterende storing gebeurtenissen die een ontwerp met de FastAcq verwerving modus kan brekenMet Pinpoint®-aansluiting is de DSA70000-serie ook uitgerust om een deel van een complex signaal te isoleren voor verdere analyse.

Om seriearchitecturen te ontfouten, heeft de DSA70000 serie de NRZ seriepatroon triggering en protocol decodering met ingebouwde klokherstel.de overgangen te identificeren, en decodeert tekens en andere protocolgegevens. U kunt de vastgelegde bitsequenties zien ontcijferd in hun woorden voor een gemakkelijke analyse (voor 8b/10b en andere gecodeerde seriële gegevensstromen),of je kunt de gewenste gecodeerde woorden voor de seriepatroon trigger te vangenDe DSA70000-serie dekt serie-standaarden tot 3,125 Gbps.

De DSA70000-serie beschikt over de hoogste nauwkeurigheid jitter en timing metingen, evenals uitgebreide analyse algoritmen.Je kunt jittermetingen maken over aangrenzende klokcycli van elke geldige puls in een enkele opnameMeerdere metingen en trendgrafieken tonen snel de tijdsberekening van het systeem onder variabele omstandigheden.Het omvat ook Random Jitter en Deterministic Jitter scheiding evenals Total Jitter meting bij Bit Error Ratio tot 10- 18 jaar.

Communications Mask Testing biedt een compleet portfolio van maskers voor het verifiëren van de naleving van seriële communicatiestandaarden.544 Mbps tot 155 Mbps) /ANSI T1.102 (1.544 Mbps tot 155 Mbps); Ethernet IEEE 802.3; ANSI X3.263 (1.544 Mbps tot 3.125 Gbps XAUI); Sonet/SDH (51.84 Mbps tot 2.4883 Gbps); Fiber Channel (133 Mbps tot 4.25 Gbps*)1InfiniBand (2,5 Gbps); USB (12 Mbps tot 480 Mbps); Serial ATA (1,5 Gbps, 3 Gbps); Serial Attached SCSI (1,5 Gbps, 3,0 Gbps); IEEE 1394b (491,5 Mbps tot 1,966 Gbps); Rapid I/O (1,25 Gbps tot 3,0 Gbps).125 Gbps); OIF-normen (2,488 Gbps tot 3,11 Gbps); PCI Express (2,5 Gbps).

Bij het ontwerpen naar industriestandaarden, analoge validatie en nalevingstests (Front Side Bus, PCI Express,FB-DIMM, Serial ATA, Serial Attached SCSI, Fiber Channel, XAUI, IEEE1394b, RapidIO) is van cruciaal belang om de interoperabiliteit van het apparaat te waarborgen.Gepatenteerde Real-Time (RT-Eye®) klokherstel en Eye Rendering biedt standaard specifieke klokherstel, hoge precisie oogdiagrammen voor overgangs- en niet-overgangsbits en nauwkeurige jittermetingen, en de-emphasis metingen.Specifieke conformiteits- en analyse-modules die het pass/fail-golfvormmasker en de meetlimiet testen configureren, zijn ook optie voor PCI Express (optie PCE) beschikbaar, voor Serial ATA en SAS (optie SST), voor FB-DIMM (volledig geboufferde - Dual Inline Memory Module) (optie FBD) of InfiniBand (optie IBA)

De vierkanaals oscilloscoop biedt een bandbreedte van 16 GHz en een maximale realtime bemonsteringssnelheid van 100 GS/s.De lange recordlengte van de scope van maximaal 10 M (20 M voor DSA) biedt een hoge resolutie en een langdurige golfvormopslagDe uitstekende signaal-ruisverhouding en de superieure signaalintegriteit zorgen voor vertrouwen in de meetresultaten.

De scope kan ook de oorzaak isoleren en defectueren van de storende subsystemen.Gebruikers kunnen ook snel intermitterende signaal anomalieën identificeren Met Pinpoint-triggers kan de scope zeldzame gebeurtenissen vastleggen, analyseren en elimineren, zoals signaalruns of storingen veroorzaakt door problemen met de signaalintegratie of busconflicten.
