• ConfiguratieDraagbaar.
• PakkettypeBenchtop.
• OpeningstypeBoven.
• KamersEen enkele kamer.

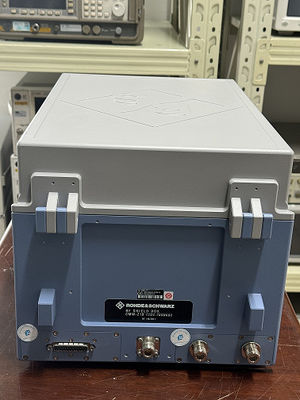

Frequentiebereik vanRohde en SchwarzCMW-Z10 Universele RF-schildbox

• Het kan werken in het frequentiebereik van 0,4 - 6 GHz, met betrekking tot alle gemeenschappelijke draadloze normen zoals GSM, UMTS, LTE, CDMA 2000, WLAN, Bluetooth en GPS.

Effectief schildvanRohde en SchwarzCMW-Z10 Universele RF-schildbox

• De afschirmingsdoeltreffendheid is uitstekend en bereikt > 80 dB in het frequentiebereik van 0,4 - 4 GHz en 60 - 80 dB in het frequentiebereik van 0,4 - 6 GHz.

Fysieke kenmerkenvanRohde en SchwarzCMW-Z10 Universele RF-schildbox

• Afmeting: 320,9 mm x 267,5 mm x 527,7 mm (12,6 in x 10,5 in x 20,8 in).
• Gewicht: 9 kg (19,8 lb).

StructuurontwerpvanRohde en SchwarzCMW-Z10 Universele RF-schildbox

• De doos is gemaakt van massief aluminium, dat stevig en duurzaam is.Het deksel is bekleed met absorberend materiaal om reflecties te minimaliseren.

AntennacouplervanRohde en SchwarzCMW-Z10 Universele RF-schildbox

•  Het isis uitgerust met een antennecoupler (CMW - Z11) en de antenneconstructie is geoptimaliseerd om uitstekende radioverbindingen tussen de DUT (Device Under Test) en de tester mogelijk te maken.De zeer breedbandspiraalantenne biedt een grote verscheidenheid aan toepassingen.

FeedbackvanRohde en SchwarzCMW-Z10 Universele RF-schildbox

• Er zijn meerdere geïntegreerde en uitwisselbare RF-connectoren en gefilterde feedthroughs, waaronder D-sub feedthrough (CMW - Z12), USB 2.0 feedthrough (CMW - Z13), RF feedthrough (CMW - Z14),1 Gbit/s LAN-feedthrough (CMW - Z18)Deze feedthroughs kunnen worden gebruikt om de DUT te verbinden met geleide RF-signalen of geleide RF-signalen weg te leiden van de DUT.De gevoeligheid en het gedrag van de DUT kan worden gecontroleerd via USB of D-sub feedthrough verbindingen, en besturingsopdrachten kunnen ook via deze verbindingen naar de DUT worden verzonden.

Accessoires vanRohde en SchwarzCMW-Z10 Universele RF-schildbox

• Het omvat toebehoren zoals CMW-Z15-audio meetkit, CMW-Z16 tweede antenne-element voor diversiteit/MIMO-metingen (vereist CMW-Z14), CMW-Z110 RF-kabel (tot 6 GHz),en CMW - Z120 extra handgreep (draaibaar).
