De ML2437A- en ML2438A-vermogenmeters combineren de voordelen van de thermische metersnauwkeurigheid, de snelheid van de diodenmeter en de beeldschermen van de piekvermogenmeter.Het resultaat is een enkel instrument dat monsters op meer dan 35K per seconde en bereikt 90 dB dynamisch bereik met een enkele sensorDeze meters bevatten als standaard functie een grafische weergave.De robuuste behuizing en de optionele NiMH-batterij met een hoge capaciteit zorgen voor nauwkeurigheid van laboratoriumkwaliteit voor veldtoepassingenML2437A heeft één ingang en ML2438A heeft twee ingangen.

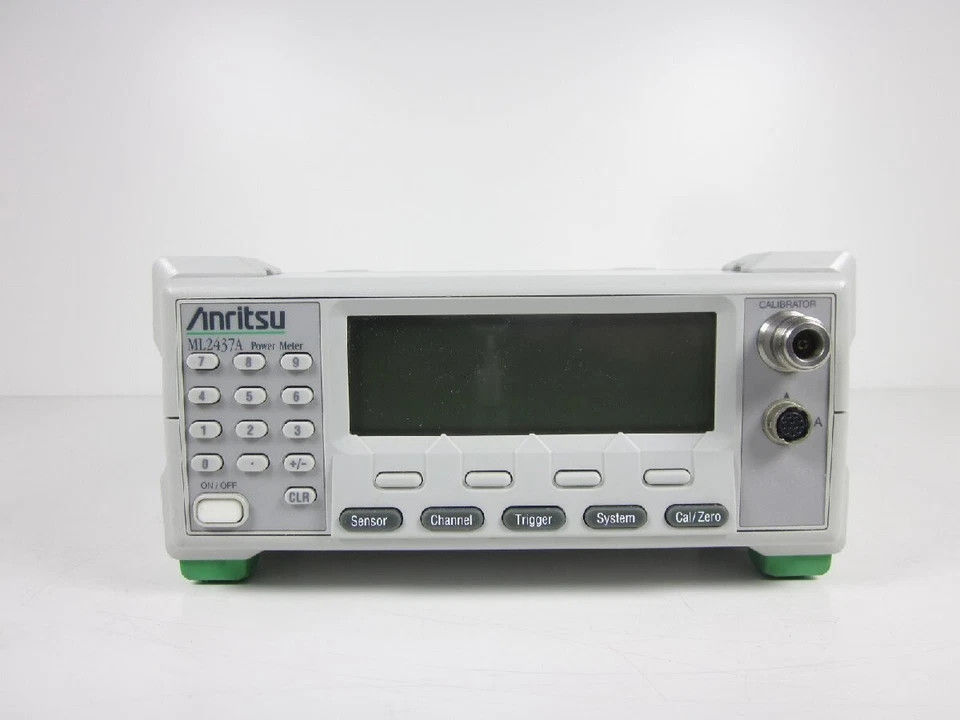

Kenmerken van AnritsuML2437A RF-vermogenmeter

• Snelheid en dynamisch bereik
  De hooggevoelige MA247xD-serie Power Sensors van 90 dB bereiken stabiele vermogensleeswaarden tot -70 dBm. 35 kHz-sample rates profileren cellulair, PCS en andere gepulseerde signalen tot een resolutie van 0,1 msec.Moderne connectortechnologie zorgt voor toonaangevend terugkeerverlies voor verbeterde nauwkeurigheid via 50 GHzDe 87 dB-bereik MA244xD-serie High Accuracy Sensors verbeteren de prestaties van het terugkeerverlies door het toevoegen van een overeenkomend circuit aan de voorkant van de MA247xD-serie.

• snelle thermische sensoren
  Anritsu's nieuwste halfgeleiderverwerkingstechnologie produceert thermische sensoren met een snelheid die met een orde van grootte toeneemt.Verbeteringen in de connectortechnologie verminderen de onzekerheid van de afwijking van metingen tot 50 GHz tot niveaus die voorheen slechts tot 20 GHz werden bereiktDe productietechniek en de bemonsteringstechnologie van de ML2430A-serie en de DSP-technologie optimaliseren de meetsnelheid tot 4 ms stijgings- en valtijden.
• GPIB-snelheid
  De snelheid van de industrie wordt bereikt onder een verscheidenheid aan bedrijfsomstandigheden, waaronder gemiddelde instellingen, sensorbesturingsinstellingen, activeringsomstandigheden, bedrijfsmodus, sensortype,en GPIB-interfacefabrikantDe ML2430A-serie biedt de mogelijkheid om een hoge snelheid van 200 datapunten te meten en over te dragen met behulp van een profieloperatiemodus met een steekproefsnelheid van 35k per seconde.

• GPIB-emulatie
  Met 99,9% emulatie van oudere meters verbetert de ML2430A-serie de productiviteit van het ATE-systeem.Typische verbeteringen van de snelheid van het testsysteem zijn 2 tot 10 keer sneller, afhankelijk van het aantal metingen tijdens de test, het minimale gebruik van wachtinstructies in de code en het emuleerde metermodel.

• Inzetten van besturingselementen
  Wat heeft hoge snelheid voor zin zonder ontstekings- en monstercontroles?Functies voor het activeren en activeren van dataverzamelingsgebeurtenissen die traditioneel voorkomen bij dure piekvermogenmeters, zijn standaard in de ML2430A-serie.. Triggervertraging en de tijd van monstersamenvoeging per meting kunnen rechtstreeks door de bediener worden gecontroleerd.De gegevensverzameling kan optimaal worden gecontroleerd voor synchronisatie met andere testapparatuur..
• Afbeelding van het profiel
  De ML2430A beschikt over willekeurige repetitieve bemonstering voor hoge resolutie van snelle signalen.35 kHz steekproefsnelheid levert duidelijke vermogensprofielen van cellulaire en PCS-signalen, waaronder TDMA, PHS, GSM, en DCS-1800. Pulse-top vermogen is eenvoudig en herhaaldelijk gemeten met behulp van tussen cursor gemiddeld.Meting van puls-topvermogen in het dynamisch bereik van > 80 dB in afleesmodus bij GPIB-snelheden > 200 metingen per seconde.
• Kracht versus tijd graphic display
  Een van de meest voorkomende ATE-programma's is een grafiek van RF-vermogen versus een bepaalde prikkel.De power versus time-modus is een stripgrafiek-achtige weergave voor het monitoren van de winst en het uitvoeren van vermogen variaties in de tijd / temperatuurIn bedrijfstoepassingen wordt de spanning van de voedingsspanning of de tolerantie van een onderdeel bepaald door de volgende parameters:Power versus time-modus snelheden probleem opnemen van ongebruikelijke omstandigheden zoals intermitterende schakelaars of abnormale stroomregeling in een mobiele telefoonDe power versus time-modus geeft een duidelijke stripdiagram weergave van de RF-vermogensvariatie.
• Parallelle printerconnector
  Veel deskjetprinters kunnen rechtstreeks aan de ML2430A-serie worden aangesloten voor snelle documentatie van de prestaties op de bank of in het veld.de trigger- en gemiddeldingsinstellingen worden weergegeven in de afdruk van het schermZo kunnen bewijzen van DUT-anomalieën snel worden herhaald, waardoor ingenieurs problemen met minimale tijdsinvestering kunnen oplossen.

Aanvullende specificaties van AnritsuML2437A RF-vermogenmeter

• 90 dB dynamisch bereik
  Typische ATE-systemen in de communicatiesector werken in een dynamisch bereik van 60 tot 80 dB. Het 90 dB dynamisch bereik van de MA247xD-serie vervangt twee 50 dB-sensoren.Verder is een RF-schakelaar niet langer nodig voor de twee sensorenDit vermindert de complexiteit van de softwarecontrole en versnelt de testuitvoering.
• Sensor EEPROM
  Alle sensoren van de serie MA24xx zijn uitgerust met interne EEPROM's voor de opslag van kalibratiefactorgegevens en frequentie.verbetering van de nauwkeurigheid en het gemak.
• Hoge betrouwbaarheid
  Het chassis is robuust, met polykarbonaat, en de handgrepen zijn geschikt voor het afvoeren van schokken en ruwe veldbehandeling.Voor verdere milieubescherming zijn een voorblad en een softcase optioneelDe krachtsensoren zijn ook robuust voor ruwe hantering.
• Verbeterde nauwkeurigheid
  De MA24xx-serie Power Sensors bieden een typische verbetering van 5 tot 6 dB in sensor retourverlies.Het is normaal dat de onzekerheid over de afwijking met de helft wordt verminderd.De hoog nauwkeurige sensoren van de serie MA244xD bevatten een matching pad dat het terugkeerverlies met 5 tot 6 dB verder verbetert, waardoor de onzekerheid van de mismatch opnieuw wordt gehalveerd.
• Offsettabel voor correctie van padverlies
  Het compenseren van de werkelijke frequentierespons van attenuatoren, koppelers, kabels, schakelaars en andere testinstellingen verbetert de meetnauwkeurigheid.de ML2430A-serie kan naast de traditionele vaste dB-verschuivingsmogelijkheid een versnellingstabel van verzwakking-versus-frequentie toepassenWanneer een vermogenssensorverbinding wordt voorafgegaan door een nieuwe breedbandvermogenbeperker van de 1N-serie, compenseert de offsettabel de frequentierespons.“verbrandingsbestendige” sensor.
• Softkey menu besturing
  De softkey menu's vereenvoudigen de bediening van het instrument door de gebruikersinterface makkelijker te maken.
• Batterij
  De optioneel beschikbare NiMH “Smart”-batterij ondersteunt een hoge laaddichtheid voor een typische 8-uurs operatiedag.Het gebruik van de NiCd-achtige geheugeneffecten verbetert het gemak van deze batterijtechnologie..
• Voltmeter
  De ML2430A-serie ondersteunt ook hoge snelheidsspanningsmeting. Een achterpaneel BNC meet de spanning of werkt als V/GHz-invoer ter ondersteuning van geautomatiseerde sensorkalibratiefactorcorrectie.

Specificaties en kenmerkenvan Anritsu ML2437A RF-vermogenmeter

Lijst met optiesvan Anritsu ML2437A RF-vermogenmeter
