De RSA3000B-serie vangt een continue tijdsopname op van veranderende RF-gebeurtenissen en maakt een tijdsgebonden analyse mogelijk in de frequentie-, tijd- en modulatie-domeinen met een enkele verwerving.

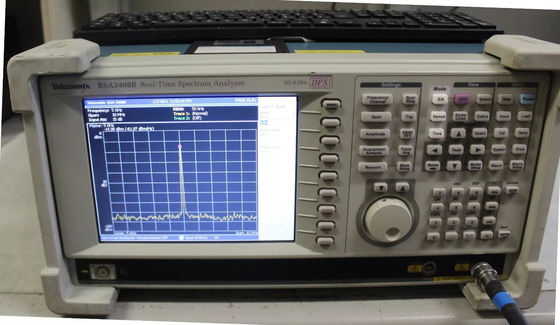

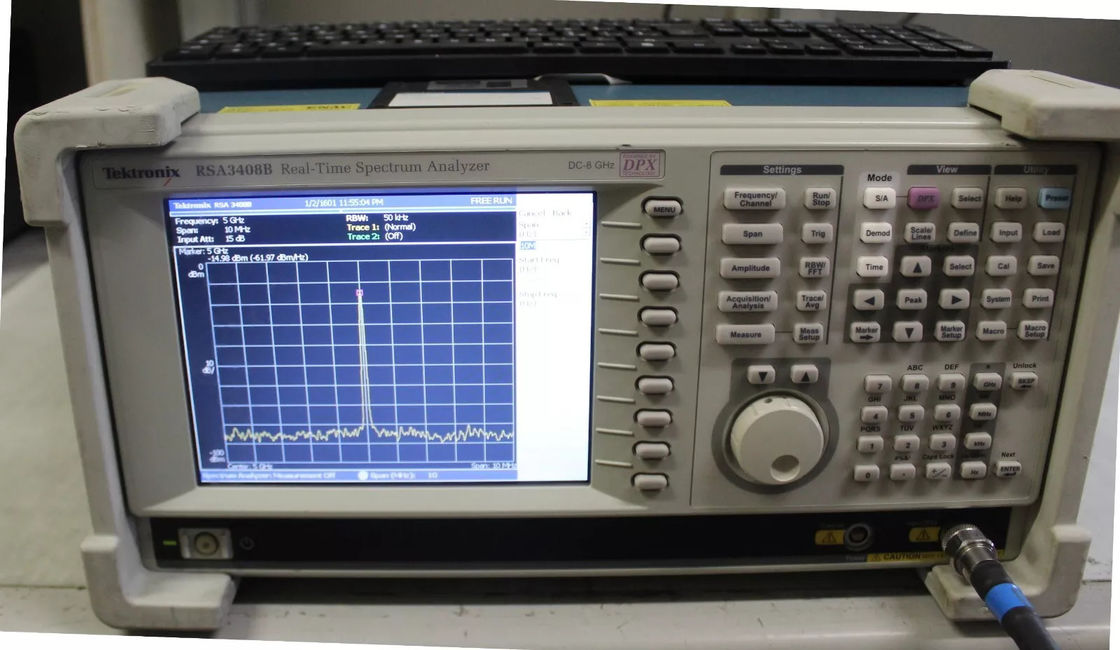

DeRSA3408BHet maakt het gemakkelijk voor u om ontwerpproblemen te ontdekken die andere signaalanalysatoren missen.Het revolutionaire DPX-spectrumdisplay biedt een intuïtieve live kleurenweergave van signaalveranderingen in de frequentiedomeinDeze live weergave van transiënten is onmogelijk met andere signaalanalysatoren.Zodra er een probleem met DPX is ontdekt, kan de RSA3408B Real-Time Spectrum Analyzer (RTSA) worden ingesteld om te activeren bij het evenement in het frequentiedomein,het vastleggen van een continu tijdsbestand van veranderende RF-gebeurtenissen en het uitvoeren van tijdsgerelateerde analyses in alle domeinenJe krijgt de functionaliteit van een high-performance vector signaal analysator,een spectrumanalysator en de unieke mogelijkheid om te ontdekken, te activeren, te vangen en te analyseren van een real-time spectrumanalysator in één pakket.

• DPXTM Spectrum Processing biedt een intuïtief begrip van RF-signalen die in de tijd variëren met kleuren-gesorteerde displays op basis van de frequentie van voorkomen
• Een revolutionaire DPX toont transiënten met > 48.000 spectrummetingen per seconde
• Tektronix Exclusive Frequency Mask Trigger (FMT) biedt eenvoudige eventgebaseerde vangst van voorbijgaande RF-signalen door elke verandering in het frequentiedomein te activeren
• Frequentiebereik DC tot 8 GHz
• Alle signalen tot 36 MHz worden opgeslagen in het geheugen
• Tot 1,28 s Verwerving Lengte bij 15 MHz Bandbreedte Biedt volledige analyse in de tijd zonder meerdere verwervingen
• Volledig vooraf geselecteerd en beeldvrij te allen tijde voor volledig dynamisch bereik bij elke bandbreedte van de opname
• Interfaces met TekConnect®-sonden voor RF-sondering
• Beschikbaar differentiële IQ-invoer
• Uitgebreide tijdgerelateerde multi-domein displays verbinden problemen in tijd, frequentie, fase en amplitude voor een sneller begrip van oorzaak en gevolg bij het oplossen van problemen
• Vermogenmetingen en signaalstatistieken helpen bij het karakteriseren van componenten en systemen: ACLR, Vermogen versus tijd, CCDF, PDF
• Impulsmetingen met inbegrip van de breedte van de puls, de werkcyclus en de fase van puls tot puls
• Offline analyse beschikbaar met RSAVu Software

Specificaties en kenmerken van Tektronix RSA3408B

Lijst met optiesvan Tektronix RSA3408B
