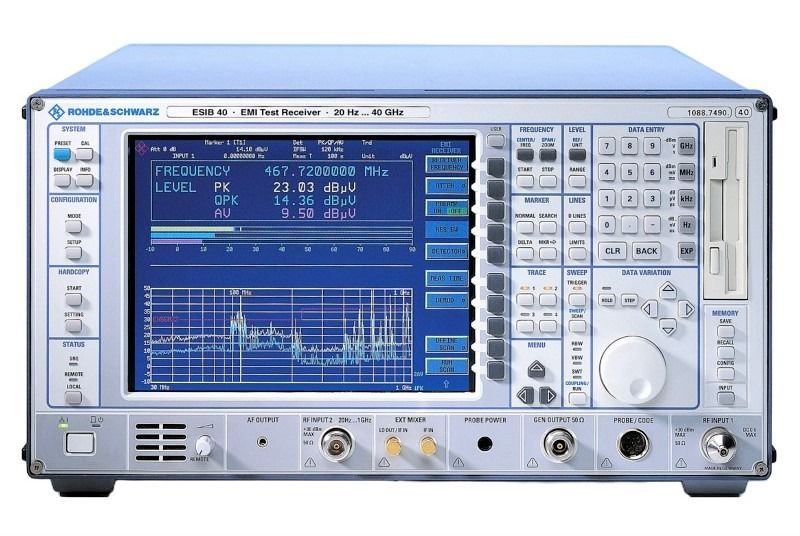

Rohde en SchwarzESIB40 EMI-testontvanger, 20Hz - 40GHz

Beschrijving van Rohde en SchwarzESIB40 EMI-testontvanger

EMI Test Receivers R&S ESIB EMI measurements up to 40 GHz conforming to standards The R&S ESIB family of EMI test receivers combines the flexibility and speed of spectrum analyzers with the large dynamic range required for EMI measurements in conformance with standardsDe R&S ESIB-familie bestaat uit drie modellen met verschillende bovenste frequentiegrenzen: de ESIB7 (20 Hz tot 7 GHz), de ESIB26 (20 Hz tot 26,5 GHz) en de ESIB40 (20 Hz tot 40 GHz).De bovenste frequentiegrens van de ESIB26 en ESIB40 kan worden verlengd tot 110 GHz met behulp van externe mixers (optie FSE-B21)Alle drie de modellen worden gekenmerkt door een hoge gevoeligheid, een uitstekende grote signaalbeveiliging, een lage meetonzekerheid en een hoge meetsnelheid.De R&S ESIB voert metingen uit in overeenstemming met alle industriële en militaire EMI-normen zoals CISPR, EN, VDE, ANSI, FCC, BS, ETS, VCCI, MIL-STD, VG, DEF-STAN, DO160 en GAM EG13.CISPR16-1 of VDE0876De EMI Test Receivers R&S ESIB beschikt over een frequentiebereik van 20 Hz tot 7/26.5/40 GHz en 20 Hz tot 1 GHz.voorselectie in ontvanger (vast) en analysatormodus (keuzebaar), 3 vaste en 6 of 7 trackingfilters (modellen 26 en 40), een voorversterker met een 20 dB-vergroting in combinatie met een voorkeuzeschakelaar, oplossingsbandbreedten van 200 Hz, 9 kHz,120 kHz naar CISPR 16-1, Parallelle detectoren, piek (PK), gemiddelde (AV), quasi-piek (QP) en RMS (max.4), automatische scan,4 opslagbare traces met elk maximaal 80000 gemeten waarden (250000 waarden met één trace) en geïntegreerde controllerfunctie onder Windows NT4.0.

De Rohde & Schwarz ESIB40 biedt uitstekende prestaties:

• Frequentiebereik 20 Hz tot 40 GHz

• Zeer hoge gevoeligheid (NF-type 10 dB)

• Uitstekende immuunheid tegen groot signaal (1 dB comp.: +10 dBm)

• Een lage meetonzekerheid (< 1 dB tot en met 1 GHz)

• Hoge meetsnelheid en resultaatverwerking (min. meettijd 100 μs)

• Laag inherent lawaai (<3 dBμV)

Elke R&S-ESIB biedt functies en testroutines voor de verschillende stadia van productontwikkeling en voor de uiteindelijke EMC-certificatietests.

• EMC-testcentra en dienstverleners
• Overheidsorganisaties
• Autoriteiten voor veiligheidsnormen
• Militair
• Grote industriële ontwikkelings- en EMC-laboratoria (bijv. automotive)

Onder de kenmerken van de R&S ESIB40 EMI-ontvanger vallen onder meer:

• Snel scannen in testontvangermodus en vegen in spectrumanalysatormodus

• Voldoet aan CISPR 16-1-1

• Twee RF-invoeringen Invoer 2 met extra pulsbescherming (20 Hz tot 1 GHz)

• Geïntegreerde 20 dB-voorversterker (selectief) 1 kHz tot 7 GHz standaard; >7 GHz als optie R&S ESIB-B2

• Voorkeuze in ontvangermodus (vast) en analysatormodus (keuzbaar)

• Resolutiebandbreedten die voldoen aan MIL-normen en CISPR 16-specificaties in analysermodus, -3 dB RBW's en -6 dB RBW's selectief

• Parallelle detectoren Piek, gemiddelde, quasi-piek, CISPR-gemiddelde en RMS (maximaal vier tegelijkertijd)

• Automatische opsporing van overbelasting en automatische rangschikking

• Bewerkers voor door de gebruiker te definiëren transducerfactoren/sets en limietlijnen inclusief geïntegreerde transducerfactoren/limietlijnbibliotheken

• Interne testroutines voor geautomatiseerde of interactieve vooronderzoek en eindmetingen

• Evaluatiefuncties voor pre-scan, gegevensreductie (pieklijst) en eindmeting

• Splitscreen-display (gemengde analysator/ontvangermodus) voor gedetailleerde signaalanalyse

• Behoorlijke scantabel editor Tot tien subrange met individuele parameter instelling

• Automatische scan en weergave van sporen in parallel (ontvangermodus) Max. vier sporen met elk maximaal 80.000 monsters (250.000 monsters met één sporen)

• Metingen in tijdsgebied (zero span) met een resolutie tot 50 ns voor de analyse van de interferentiebron

- Ik weet het niet.Tot de extra hoogtepunten van de R&S ESIB40 behoren:

• Uitgebreide routines voor zelfkalibratie, met inbegrip van de documentatie van de resultaten

• Interfaces: IEC/IEEE, serieel, parallel, LAN (facultatief)

• Uitgebreide functies voor markerbeoordeling zoek, delta, afstemmen op marker, marker track

• Geïntegreerde controllerfunctie onder Windows NT 4.0 compatibiliteit printer-driver, gemakkelijke kopieermogelijkheden, snelle firmware-update

• Interne traceringsgenerator tot 7 GHz (optie R&S FSE-B10)

• Helder 24 cm LC-kleurdisplay

• Ruisweergave (30 Hz tot 100 kHz) met magn. spoel R&S HZ-10

Lijst van opties van Rohde en SchwarzESIB40 EMI-testontvanger
