details van de producten
|

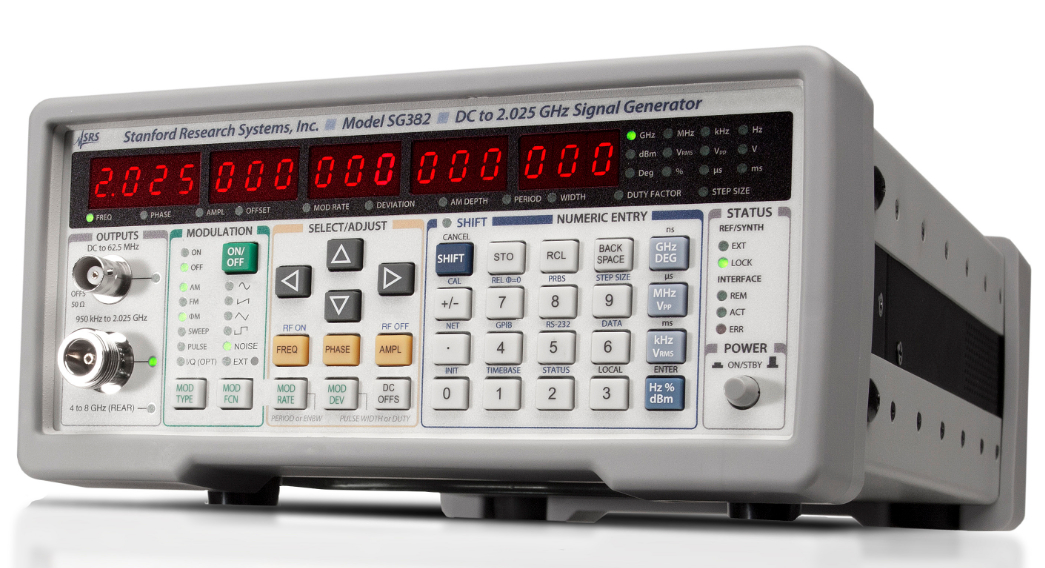

SRS SG380 serie RF-signaalgenerator 2.025GHz SG382 met OCXO
| Merknaam: | SRS |
| Modelnummer: | SG382 SG384 SG386 |
| MOQ: | 1 set |
| Prijs: | Onderhandelbaar |
| Betalingsvoorwaarden: | t/t |
SRS SG380 RF-signaalgenerator
,SG382 OCXO signaalgenerator
,2.025GHz RF-signaalgenerator
SRS Stanford Research Systems Model SG380 Serie RF Signaalgeneratoren SG382 SG384 SG386
Beschrijving van SRS Stanford Research Systems Model SG382 SG384 SG386 RF Signaalgeneratoren
Introductie van de nieuwe SG380 Serie RF Signaal Generatoren—eindelijk, hoogwaardige, betaalbare RF bronnen.
De SG380 Serie RF Signaal Generatoren gebruiken een unieke, innovatieve architectuur (Rational Approximation Frequency Synthesis) om ultra-hoge frequentie resolutie (1 µHz), uitstekende faseruis, en veelzijdige modulatiemogelijkheden (AM, FM, ØM, pulsmodulatie en sweeps) te leveren tegen een fractie van de kosten van concurrerende ontwerpen.
De SG380 Serie RF Signaal Generatoren gebruiken een unieke, innovatieve architectuur (Rational Approximation Frequency Synthesis) om ultra-hoge frequentie resolutie (1 µHz), uitstekende faseruis, en veelzijdige modulatiemogelijkheden (AM, FM, ØM, pulsmodulatie en sweeps) te leveren tegen een fractie van de kosten van concurrerende ontwerpen. De standaardmodellen produceren sinussen van DC tot 2,025 GHz (SG382), 4,05 GHz (SG384) en 6,075 GHz (SG386).
De standaardmodellen produceren sinussen van DC tot 2,025 GHz (SG382), 4,05 GHz (SG384) en 6,075 GHz (SG386). Er is een optionele frequentieverdubbeling (Opt. 02) die het frequentiebereik van de SG384 en SG386 uitbreidt tot 8,10 GHz. Laag-jitter differentiële klokuitgangen (Opt. 01) zijn beschikbaar, en een externe I/Q modulatie-ingang (Opt. 03) wordt ook aangeboden. Voor veeleisende toepassingen kan de SG380 Serie worden besteld met een rubidium tijdbasis (Opt. 04).
Op het Voorpaneel
De SG380 Serie Signaal Generatoren hebben twee uitgangen op het voorpaneel met overlappende frequentie bereiken. Een BNC biedt uitgangen van DC tot 62,5 MHz met instelbare offsets en amplitudes van 1 mV tot 1 Vrms in een 50 Ω belasting. Een N-type uitgang genereert frequenties van 950 kHz tot 4,05 GHz met een vermogen van +16,5 dBm tot -110 dBm (amplitude van 1 Vrms tot 0,707 µVrms) in een 50 Ω belasting.
Modulatie
De SG380 Signaal Generatoren bieden een breed scala aan modulatie mogelijkheden. Modi omvatten amplitudemodulatie (AM), frequentiemodulatie (FM), fasemodulatie (ΦM) en pulsmodulatie. Er is een interne modulatiebron en een externe modulatie ingang. De interne modulatiebron produceert sinus-, zaagtand-, zaag-, vierkante en ruisgolfvormen. Een extern modulatiesignaal kan worden toegepast op de ingang voor modulatie op het achterpaneel. De interne modulatiegenerator is beschikbaar als uitgang op het achter paneel.
In tegenstelling tot traditionele analoge signaalgeneratoren kan de SG380 Serie continu vegen van DC tot 62,5 MHz. En voor frequenties boven 62,5 MHz bestrijkt elk sweepbereik meer dan een octaaf.
OCXO of Rubidium Tijdbasis
De SG380 Serie wordt geleverd met een oven-gecontroleerde kristaloscillator (OCXO) tijdbasis. De tijdbasis gebruikt een derde-boventoon stress-gecompenseerde 10 MHz resonator in een thermostatisch geregelde oven. De tijdbasis biedt zeer lage faseruis en zeer lage veroudering. Een optionele rubidium oscillator (Opt. 04) kan worden besteld om de frequentieveroudering aanzienlijk te verminderen en de temperatuur stabiliteit te verbeteren.
De interne 10 MHz tijdbasis (ofwel de standaard OCXO of de optionele rubidium referentie) is beschikbaar op een uitgang op het achterpaneel. Een externe 10 MHz tijdbasis referentie kan worden geleverd aan de tijdbasis ingang op het achterpaneel.
Vierkante Golf Klok Uitgangen
Optionele differentiële klokuitgangen (Opt. 01) zijn beschikbaar op het achterpaneel, waardoor de SG380 Serie precisie klokgeneratoren zijn, naast signaalgeneratoren. Overgangstijden zijn typisch 35 ps, en zowel de offset als de amplitudes van de klokuitgangen kunnen worden aangepast voor naleving van PECL, ECL, RSECL, LVDS, CML en NIM niveaus.
I/Q Ingangen
Optionele I/Q ingangen (Opt. 03) maken het mogelijk dat I & Q basisbandsignalen dragers moduleren van 400 MHz tot 6,075 GHz. Deze optie maakt het ook mogelijk dat de I/Q modulator wordt aangestuurd door een interne ruisgenerator met instelbare amplitude en bandbreedte. Uitgangen op het achterpaneel maken het mogelijk dat de ruisbron wordt bekeken of voor andere doeleinden wordt gebruikt.
Uitgang Frequentie Verdubbelaar
De SG384 en SG386 kunnen worden besteld met een frequentieverdubbeling (Opt. 02) die het frequentiebereik uitbreidt tot 8,10 GHz. De amplitude van de RF-uitgang op het achterpaneel kan worden aangepast van –10 dBm tot +13 dBm. Deze optie wordt ook geleverd met een biasbronuitgang die kan worden ingesteld met een resolutie van 5 mV over ±10 VDC.
Gemakkelijke Communicatie
Externe bediening wordt ondersteund met GPIB, RS-232 en Ethernet interfaces. Alle instrumentfuncties kunnen worden bestuurd en uitgelezen via een van de interfaces. Er kunnen maximaal negen instrumentconfiguraties worden opgeslagen in niet-vluchtig geheugen.
Een Nieuwe Frequentie Synthese Techniek
De SG380 Serie Signaal Generatoren zijn gebaseerd op een nieuwe frequentie synthese techniek genaamd Rational Approximation Frequency Synthesis (RAFS). RAFS gebruikt kleine gehele delers in een conventionele phase-locked loop (PLL) om een frequentie te synthetiseren die dicht bij de gewenste frequentie ligt (meestal binnen ±100 ppm) met behulp van de nominale PLL referentiefrequentie. De PLL referentiefrequentie, die afkomstig is van een spanningsgestuurde kristaloscillator die is fasevergrendeld op een geditherde directe digitale synthesizer, wordt aangepast zodat de PLL de exacte frequentie genereert. Dit zorgt voor een hoge fasevergelijkingsfrequentie (meestal 25 MHz) die lage faseruis oplevert, terwijl de PLL referentiesporen ver van de drager worden verplaatst, waar ze gemakkelijk kunnen worden verwijderd. Het eindresultaat is een wendbare RF-bron met lage faseruis, vrijwel oneindige frequentieresolutie, zonder de sporen van fractionele-N synthese of de kosten van een YIG-oscillator.
Belangrijkste Kenmerken van SRS Stanford Research Systems Model SG382 SG384 SG386 RF Signaal Generatoren
- DC tot 2 GHz, 4 GHz of 6 GHz
- GPIB, RS-232 & Ethernet
- -116 dBc/Hz faseruis
(20 kHz offset, f=1 GHz) - AM, FM, ØM, PM en sweeps
- 1 µHz resolutie
- OCXO tijdbasis (std.)
Specificatie van SG382 SG384 SG386 RF Signaal Generatoren
| Frequentie Instelling | |
| Frequentiebereiken | DC tot 62,5MHz (BNC uitgang, alle modellen) |
| SG382 | 950 kHz tot 2,025GHz (N-type uitgang) |
| SG384 | 950 kHz tot 4,05GHz (N-type uitgang) 4,05GHz tot 8,1GHz (m/ Opt. 02) |
| SG386 | 950 kHz tot 6,075GHz (N-type uitgang) 6,075GHz tot 8,1GHz (m/ Opt. 02) |
| Frequentie resolutie | 1µHz bij elke frequentie |
| Schakelsnelheid | Frequentie fout |
| Frequentie fout | <(10–18+tijdbasis fout)×fC |
| Frequentie stabiliteit | 1×10–11 (1 s Allan variantie) |
| Voorpaneel BNC Uitgang | |
| Frequentiebereik | DC tot 62,5MHz |
| Amplitude | 1,00Vrms tot 0,001Vrms |
| Offset | ±1,5VDC |
| Offset resolutie | 5mV |
| Max. excursie | 1,817V(amplitude+offset) |
| Amplitude resolutie | <1% |
| Amplitude nauwkeurigheid | ±5 % |
| Harmonischen | <–40 dBc |
| Spurious | <–75 dBc |
| Uitgangskoppeling | DC, 50Ω ±2% |
| Gebruikersbelasting | 50Ω |
| Omgekeerde bescherming | ±5VDC |
| Voorpaneel N-Type Uitgang | |
| Frequentiebereik | |
| SG382 | 950 kHz tot 2,025 GHz |
| SG384 | 950 kHz tot 4,05 GHz |
| SG386 | 950 kHz tot 6,075 GHz |
| Vermogensuitgang | |
| SG382 | +16,5 dBm tot -110 dBm |
| SG384 | +16,5 dBm tot -110 dBm (<3 GHz) |
| SG386 | +16,5 dBm tot -110 dBm (<4 GHz) |
| Spanningsuitgang | |
| SG382 | 1,5 Vrms tot 0,7 µVrms |
| SG384 | 1,5 Vrms tot 0,7 µVrms (<3 GHz) |
| SG386 | 1,5 Vrms tot 0,7 µVrms (<4 GHz) |
| Vermogensresolutie | 0,01 dBm |
| Vermogensnauwkeurigheid | ±1 dB (±2 dB boven 4 GHz en hoger +5 dBm of lager -100 dBm) |
| Uitgangskoppeling | AC, 50 Ω |
| Gebruikersbelasting | 50 Ω |
| VSWR | <1,6 |
| Omgekeerde bescherming | 30 VDC, +25 dBm RF |
| Spectrale Zuiverheid van RF Uit (verwezen naar 1 GHz*) | |
| Subharmonischen | Geen (geen verdubbelaar gebruikt onder 4 GHz) |
| Harmonischen | <-25 dBc (<+7 dBm op N-type uitgang) |
| Spurious | |
| <10 kHz offset | <-65 dBc |
| >10 kHz offset | <-75 dBc |
| Faseruis (typ.) | |
| 10 Hz offset | -80 dBc/Hz |
| 1 kHz offset | -102 dBc/Hz |
| 20 kHz offset | -116 dBc/Hz (SG382 & SG384), |
| -114 dBc/Hz (SG386) | |
| 1 MHz offset | -130 dBc/Hz (SG382 & SG384), |
| -124 dBc/Hz (SG386) | |
| Residuele FM (typ.) | 1 Hz rms (300 Hz tot 3 kHz bandbreedte) |
| Residuele AM (typ.) | 0,006 % rms (300 Hz tot 3 kHz bandbreedte) |
| Fase Instelling op Voorpaneel Uitgangen | |
| Max. fase stap | ±360° |
| Fase resolutie | 0,01° (DC tot 100 MHz) |
| 0,1° (100 MHz tot 1 GHz) | |
| 1,0° (1 GHz tot 6,075 GHz) | |
| Standaard OCXO Tijdbasis | |
| Oscillator type | Oven geregeld, 3e OT, SC-cut kristal |
| Stabiliteit (0 tot 45° C) | <±0,002 ppm |
| Veroudering | <±0,05 ppm/jaar |
| Rubidium Tijdbasis (opt. 04) | |
| Oscillator type | Oven geregeld, 3e OT, SC-cut kristal |
| Fysiek pakket | Rubidium damp frequentie discriminator |
| Stabiliteit (0 tot 45° C) | <±0,0001 ppm |
| Veroudering | <±0,001 ppm/jaar |
| Tijdbasis Ingang | |
| Frequentie | 10 MHz, ±2 ppm |
| Amplitude | 0,5 tot 4 Vpp (-2 dBm tot +16 dBm) |
| Ingangsimpedantie | 50 Ω, AC gekoppeld |
Bestelinformatie voor SG382 SG384 SG386
SG382 2GHz signaalgenerator
SG384 4GHz signaalgenerator
SG386 6GHz signaalgenerator
Optie 01 Achterpaneel klokuitgangen
Optie 02 8GHz verdubbelaar & DC bias
(alleen SG384 en SG386)
Optie 03 Externe I/Q modulatie
Optie 04 Rubidium tijdbasis
RM2U-S Enkele rack mount kit
RM2U-D Dubbele rack mount kit
