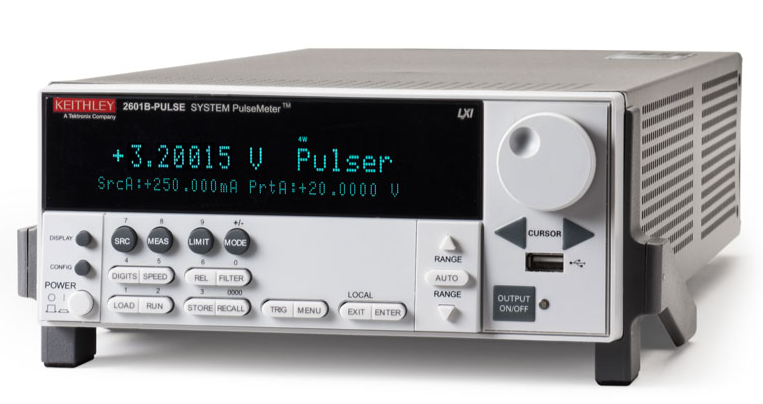

Belangrijkste kenmerken van Keithley2601B-PULSE

• 10 A @ 10 V, 10 microseconden pulsuutput
• USB 2.0, LXI Core, GPIB, RS-232 en digitale I/O-interfaces
• TSP-Link-uitbreidingstechnologie voor meerkanaals parallelle tests zonder mainframe
• TSP-technologie bevat volledige testprogramma's in het instrument voor de beste doorvoer op systeemniveau
• Gelijkstroomvermogen tot ±40 V @ ±1,0 A, 40 Watt
• Dubbele 1 Megasample/second-digitalisatoren voor snelle I/V-pulsmetingen (alleen pulserfunctie)
• Ondersteund in de Keithley KickStart non-programmering software tool

• Geen afstemming vereist; werkt met inductieve belastingen tot 3 μH

Specificatie van Keithley2601B-PULSE

Dit document bevat specificaties en aanvullende informatie voor de 2601B-PULSE System SourceMeter 10 μs Pulser/SMU Instrument.

De specificaties zijn de normen waartegen de 2601B-PULSE wordt getest.
Aanvullende en typische waarden zijn niet gerechtvaardigd, gelden bij 23 °C en worden uitsluitend als nuttige informatie verstrekt.
De nauwkeurigheidsspecificaties zijn van toepassing op zowel de normale als de hoge capaciteitsmodus.
De bron en de meetnauwkeurigheden worden op de eindpunten van het Pulser-/SMU-instrument gespecificeerd onder de volgende voorwaarden:
1. 18 °C tot 28 °C, relatieve luchtvochtigheid < 70%
2Na 2 uur opwarming.
3. Versnelling normaal (1 NPLC)
4A/D auto-nul ingeschakeld
5. Alleen remote sensing-operatie of correct gezeroorde lokale operatie
6. Kalibratieperiode = 1 jaar
De nauwkeurigheid van de specificaties van de pulserkenmerken wordt aangegeven aan de eindpunten van het instrument onder de volgende voorwaarden:
• een diafragma van minimaal 10 μs.
• Alleen op afstand bedienen.
• Totale kabel- en DUT-inductiviteit ≤ 3 μH, gemeten bij 100 kHz
