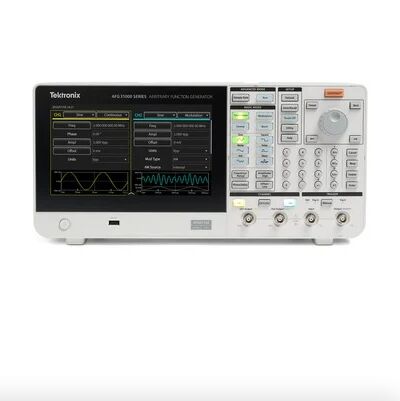

Gebruikte Tektronix Arbitraire Functie Generatoren AFG31000 Serie

• 1 of 2 kanaals modellen
• Uitgangsamplitudebereik 1 mVPPtot 10`VPPin 50`Ω-belastingen
• Basismodus (AFG):
  • 25 MHz, 50 MHz, 100 MHz, 150 MHz of 250 MHz sinusgolfvormen
  • Bemonsteringsfrequenties van 250 MSa/s, 1 GSa/s of 2 GSa/s
  • 14-bit verticale resolutie
  • Ingebouwde golfvormen omvatten sinus-, vierkant-, helling-, puls-, ruis- en andere veelgebruikte golfvormen
  • Sweep-, Burst- en Modulatiemodi (AM, FM, PM, FSK en PWM)
• Geavanceerde (reeks) modus:
  • Continue modus (optionele sequentie-, getriggerde en gated-modi)
  • 16 Mpts willekeurig golfvormgeheugen op elk kanaal (128 Mpts optioneel)
  • Maximaal 256 stappen in sequentiemodus met loop-, jump- en wait-gebeurtenissen
  • Variabele bemonsteringsklok 1 µSa/s tot 2 GSa/s

• Dankzij de gepatenteerde InstaView™-technologie kunnen ingenieurs de daadwerkelijke golfvorm op het Device Under Test (DUT) in realtime zien, zonder de noodzaak van een oscilloscoop en sonde, waardoor de onzekerheid wordt geëlimineerd die wordt veroorzaakt door niet-overeenkomende impedantie
• Sequencing-optie voegt de mogelijkheid toe om lange, complexe golfvormen met maximaal 256 stappen te programmeren
• Het 9 inch capacitieve touchscreen werkt als een smartphone en heeft snelkoppelingen naar veelgebruikte instellingen
• Met de ingebouwde ArbBuilder kunt u willekeurige golfvormen op het instrument creëren en bewerken, waardoor u geen verbinding hoeft te maken met een pc
• Uitgangen zijn beschermd tegen overspanning en stroom om potentiële schade aan het instrument te minimaliseren
• Ingebouwde dubbele pulstesttoepassing om spanningspulsen met variërende pulsbreedtes op de DUT's te genereren

• Geavanceerd onderzoek
• Klok- en systeemsynchronisatie
• Replicatie van signalen uit de echte wereld
• Karakterisering en validatie van componenten en circuits
• Ontwerp en test van ingebedde circuits
• Signaalgeneratie voor algemeen gebruik
• Dubbele polstest

Bestelinformatie

Modellen

AFG31021 1 μHz tot 25 MHz sinusgolf, 1-kanaals willekeurige functiegenerator

AFG31022 1 μHz tot 25 MHz sinusgolf, 2-kanaals willekeurige functiegenerator

AFG31051 1 μHz tot 50 MHz sinusgolf, 1-kanaals willekeurige functiegenerator

AFG31052 1 μHz tot 50 MHz sinusgolf, 2-kanaals willekeurige functiegenerator

AFG31101 1 μHz tot 100 MHz sinusgolf, 1-kanaals willekeurige functiegenerator

AFG31102 1 μHz tot 100 MHz sinusgolf, 2-kanaals willekeurige functiegenerator

AFG31151 1 μHz tot 150 MHz sinusgolf, 1-kanaals willekeurige functiegenerator

AFG31152 1 μHz tot 150 MHz sinusgolf, 2-kanaals willekeurige functiegenerator

AFG31251 1 μHz tot 250 MHz sinusgolf, 1-kanaals willekeurige functiegenerator

AFG31252 1 μHz tot 250 MHz sinusgolf, 2-kanaals willekeurige functiegenerator

Modeloverzicht
