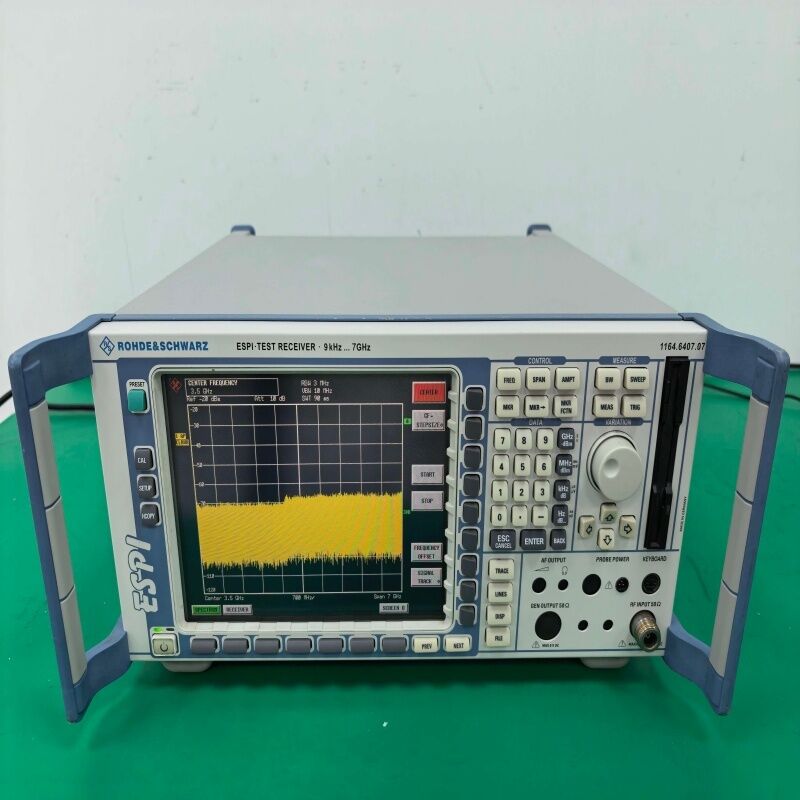

Rohde Schwarz ESPI7 Precompliance EMI-testontvanger met een bereik van 9 kHz tot 7 GHz en CISPR-conforme EMC-metingsanalysator

Name: Rohde Schwarz ESPI7 Precompliance EMI-testontvanger met een bereik van 9 kHz tot 7 GHz en CISPR-conforme EMC-metingsanalysator
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: ESPI7
Price: 30.00 USD
Availability: InStock

Merknaam:	Rohde & Schwarz
Modelnummer:	ESPI7
MOQ:	1 set
Prijs:	USD 15,000 - 45,000 / Set
Leveringstermijn:	3-5 werkdagen voor voorraad, 4-6 weken voor bestelling
Betalingsvoorwaarden:	T/T, PayPal, Western Union

Gedetailleerde informatie

Productbeschrijving

Beoordelingen & Recensies

Gedetailleerde informatie

Plaats van herkomst:

Duitsland

Certificering:

Document:

rohdeschwarz_espi7_5FB.pdf

Frequentiebereik:

9 KHz aan 7 GHz

Resolutiebandbreedte:

10 Hz tot 3 MHz (1/3/10 stappen)

EMI-bandbreedtes:

200 Hz, 9 kHz, 120 kHz, 1 MHz (puls)

Detectoren:

Gemiddeld, RMS, Max. piek, Min. piek, Quasi-piek, CISPR AV, CISPR RMS

DANL met voorversterker:

-152 dBm typisch

Voorselectie:

11 trackingfilters (ESPI-B2-optie)

Faseruis bij 500 MHz 10 kHz offset:

<-106 dBc (1 Hz)

Weergave:

21 cm TFT, 640 x 480 pixels (VGA)

Afmetingen:

412 x 197 x 417 mm

Gewicht:

11,3 kg

Interface:

GPIB (IEEE 488.2), RS-232, USB 2.0, LAN (optioneel)

Voeding:

100-240 V AC, 50-400 Hz, 120 VA typisch

Verpakking Details:

Originele Rohde & Schwarz fabrieksverpakking met schokbestendig schuim, houten kist van exportkw

Levering vermogen:

10 sets per maand

Markeren:

EMI-preconformiteitstestontvanger

9 kHz tot en met 7 GHz EMC-analysator

CISPR Quasi Peak Detector

Productbeschrijving

Rohde Schwarz ESPI7 Precompliance EMI Test Receiver 9kHz tot 7GHz EMC Meetinstrument

Productoverzicht

De Rohde & Schwarz ESPI7 is een hoogwaardige EMI-testontvanger ontworpen voor precompliance en full-compliance elektromagnetische interferentie (EMI) metingen. Met een breed frequentiebereik van 9 kHz tot 7 GHz combineert de ESPI7 de functionaliteit van een precisie-EMI-ontvanger met een volwaardige spectrumanalysator, waardoor het een ideale oplossing is voor EMC-testlaboratoria, elektronicaproducenten en certificeringsinstanties.

Uitgerust met drie gelijktijdige detectoren en een uitgebreide set CISPR-compatibele meetmogelijkheden, levert de ESPI7 snelle, nauwkeurige en herhaalbare EMI-meetresultaten in overeenstemming met internationale EMC-normen, waaronder CISPR 16-1-1.

Belangrijkste voordeel: Combineert precisie van EMI-ontvanger met flexibiliteit van spectrumanalysator — dubbele modus bespaart werkbankruimte en budget, terwijl volledige CISPR 16-1-1-naleving behouden blijft.

Belangrijkste kenmerken

Frequentiebereik: 9 kHz tot 7 GHz

Resolutiebandbreedte: 10 Hz tot 3 MHz

EMI-bandbreedtes: 200 Hz / 9 kHz / 120 kHz / 1 MHz

Detectoren: AV, RMS, Max Peak, Min Peak, QPK, CISPR AV, CISPR RMS

Preselectie: 11 trackingfilters (ESPI-B2)

DANL met voorversterker: -152 dBm (typisch)

Fasegeluid: <-106 dBc @ 10 kHz offset

Display: 21 cm TFT Kleur, 640x480 VGA

Gelijktijdige detectoren: Tot 3 detectoren parallel

Scanmodus: Tot 10 subbereiken, onafhankelijke instellingen

Technische specificaties

Parameter	Specificatie
Frequentiebereik	9 kHz tot 7 GHz
Frequentieresolutie	0,01 Hz
Interne referentieveroudering	1 × 10^-6 per jaar
OCXO Optie (FSP-B4) Veroudering	1 × 10^-7 per jaar
SSB Fasegeluid @ 500 MHz, 10 kHz	<-106 dBc (1 Hz), typ. -113 dBc
Resolutiebandbreedtes (Sweep)	10 Hz tot 3 MHz, 1/3/10 stappen
EMI-bandbreedtes (6 dB)	200 Hz, 9 kHz, 120 kHz, 1 MHz (puls)
Videobandbreedtes	1 Hz tot 10 MHz, 1/3/10 stappen
FFT-filters	1 Hz tot 30 kHz, 1/3/10 stappen
DANL (geen preselectie, RBW 10 Hz)	<-140 dBm (10 MHz-1 GHz), typ. -145 dBm
DANL (met preselectie + voorversterker)	<-150 dBm (10 MHz-1 GHz), typ. -153 dBm
TOI @ 200 MHz-3 GHz	>7 dBm, typ. 10 dBm
Beeldfrequentieonderdrukking	>70 dB
IF-onderdrukking	>70 dB
RF-ingang connector	N-vrouwelijk, 50 Ω
Maximaal ingangsniveau	30 dBm (RF-verzwakking ≥ 10 dB)
Verzwakkingsbereik	0 dB tot 70 dB, 10 dB stappen
Meetpunten	125 tot 8001
Voeding	100-240 V AC, 50-400 Hz, 120 VA typisch
Afmetingen (B x H x D)	412 x 197 x 417 mm
Gewicht (netto)	11,3 kg (24,91 lb)
Bedrijfstemperatuur	+5 °C tot +40 °C

Beschikbare opties

Optie	Beschrijving
ESPI-B2	Preselector / Voorversterker (fabrieksmatig gemonteerd)
FSP-B4	OCXO Referentiefrequentie
FSP-B16	LAN-interface 100BT
FSP-B30	DC-voeding
FSP-B31	Batterijpakket (vereist FSP-B1 + FSP-B30)
ESPI-K50	Trigger voor dekkingmetingen
FS-K7	AM/FM Meetdemodulator

Toepassingen

Precompliance en full-compliance EMI-testen volgens CISPR 16-1-1
Geleide en uitgestraalde emissiemetingen
EMC-diagnostiek en probleemoplossing in R&D-laboratoria
Spectrumanalyse en signaalbewaking van 9 kHz tot 7 GHz
EMC-kwaliteitsborgingstesten op de productielijn
Telecom-, auto-, medische apparatuur- en luchtvaart-EMC-testen
