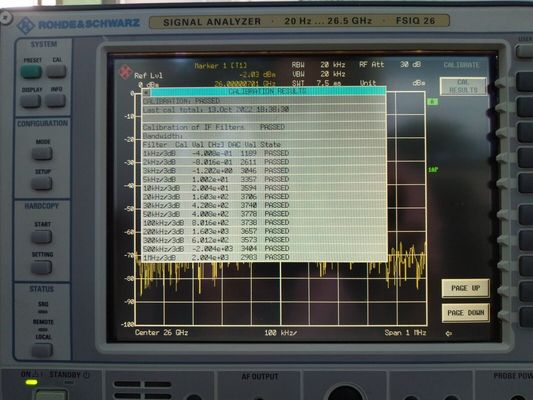

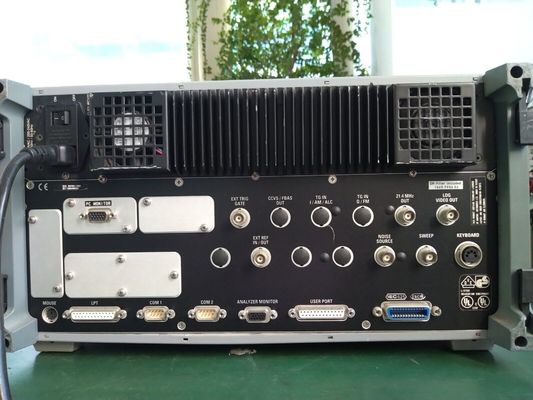

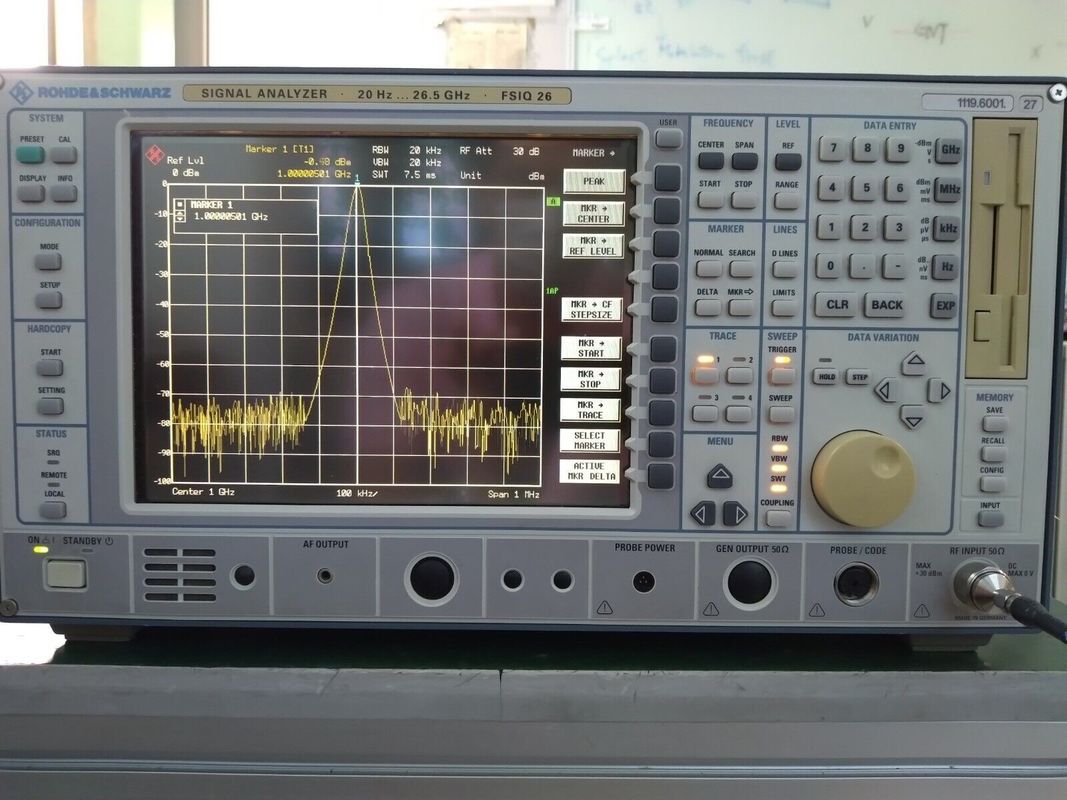

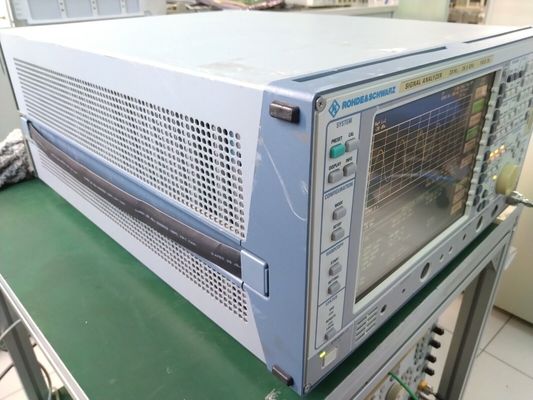

Beschrijving van het signaalanalysator van Rohde en van Schwarz FSIQ26

Extra Eigenschappen:

• Frequentiegebied: 20 Herz aan 26,5 GHz
• Resolutiebandbreedte 1 Herz aan 10 Mhz in 1/2/3/5 stappen
• 5-pool resolutiefilters met hoge selectiviteit
• FFT-filter met 1 Herz aan 1 kHz RBW voor snelle metingen
• Het getoonde gemiddelde type van lawaaivloer.: -150 dBm in 10 Herz-bandbreedte
• Derde-ordeonderschepping +20 dBm met FSIQ 7, +22dBm met FSIQ26
• Faselawaai: -150 dBc/Hz bij 5 Mhz-compensatie
• 75 dB ACPR dynamisch bereik voor w-CDMA (4,096 Mhz integratiebw)
• Totale meetonzekerheid <1 dB="" up="" to="" 2="">
• RMS detector voor high-precision machtsmetingen ongeacht golfvorm
• Snelle spectrumanalyse met 5 de tijd van het Mej.bereik voor volledige spanwijdte (FSIQ3/7)
• De snelle analyse van het tijddomein met 1 µs nul tijd van het spanwijdtebereik
• De geïntegreerde breedband vectorsignaalanalysator voor alle hoofd mobiele radionormen en de modulatiewijzen met veelzijdig resultaat tonen: I en q-signaal, omvangs en fase, vector en constellatiediagrammen, spreadsheten met numerieke evaluatie van modulatiefouten en gedemoduleerde beetjeopeenvolging
• Spectrumanalyse met ultrawidedynamisch bereik voor verfijnde ACPR-metingen: N-F = 15 dB/TOI = dBm +20 (FSIQ7)
• Geïntegreerde vectorsignaalanalysator voor universele analyse van digitale en analogon gemoduleerde signalen BPSK aan 16QAM, (G) MSK, AM, FM, PM
• Vectorsignaalanalysator voor w-CDMA/3GPP
• Symbooltarief tot 6,4 Msymbol/s
• Hoge snelheidssynthesizer met 5 de tijd van het Mej.bereik voor VOLLEDIGE SPANWIJDTE (FSIQ 3/7)
• Het hoge tarief van de vertoningsupdate tot 25 sweeps/s
