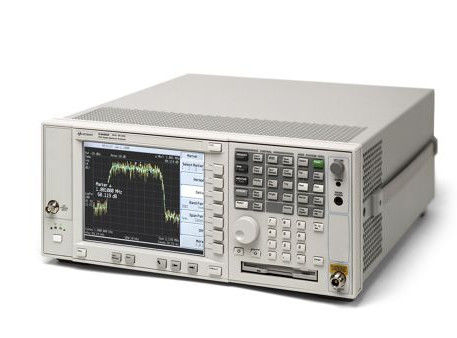

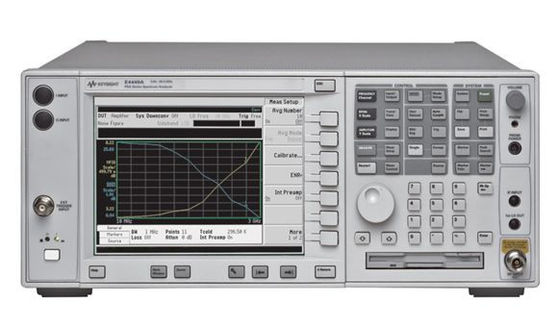

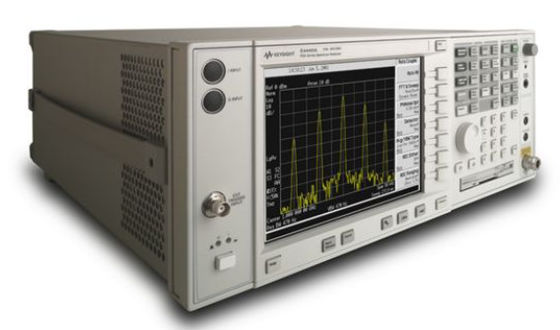

PSA-spectrumanalysator met hoge prestaties

Met behulp van optioneel extern mixen kan de frequentiebereik worden uitgebreid tot 325 GHz.

• Typische prestaties @ 1GHz: Dynamisch bereik (-155 dBm DANL, +19 dBm TOI, -118 dBc/Hz faselawaai bij 10 kHz verschuiving; nauwkeurigheid (±0,19 dB absolute amplitude nauwkeurigheid, ±0,11 dB frequentierespons)
• 40 of 80 MHz analysebandbreedte voor het opvangen en meten van complexe signalen.
• Flexibel platform met 16 optionele, gebruiksvriendelijke ingebouwde meetpersonen

Gebruikte E4440A's van topkwaliteit, gerenoveerd, vers gekalibreerd, gecertificeerd en gegarandeerd om precies te werken.Koop gemakkelijk wetende dat uw volledige garantie wordt ondersteund door onze interne reparatie engineering afdeling .

De E4440A is de laboratoriumstandaard die door professionele technici over de hele wereld wordt gebruikt.Het is een geweldige spectrumanalysator en nog veel meer.Deze eenheid is afkomstig van een goede stamboom van Agilent kampioenen en heeft zelfs een persoonlijkheid die zelfs de klassieke erfenis van de 8902A kan nabootsen.

De E4440A is een onderscheidend lid van de PSA-familie - Performance Series Analyzer.Het kan trage snelheden meten om intermitterende signalen te krijgen.. Zero-band sweep snelheden variëren van 1 μs tot 6000 seconden. Voor spanningen groter dan 10 Hz, sweep snelheden van 2 ms tot 2000 seconden.en andere externe signalenDe trigger kan 500 ms vertraagd worden.

Digitale signaalverwerking biedt een absolute amplitude nauwkeurigheid van 0,35 dB in vergelijking met de gebruikelijke 1,5 dB van kleinere machines, en een mooie lineariteit van 0,2 dB over een bereik van 100 dB.Het elimineert de meeste logfideliteitsfouten (0.2 dB totaal), minder bandbreedte-switch fouten (0,05 dB), en nooit meer worden gestoord door IF gain fouten (0 dB).

Elektrische ingenieurs houden ervan om vermogen te meten binnen een vervormingvrij dynamisch bereik van 113 dB.

Zoek verborgen lage signalen met zijn geweldige fase geluidsmogelijkheden in close in-modus tot minder dan 30 kHz of gebruik auto-modus boven 30 kHz om de juiste snelheid te krijgen.

Duidelijker meten met zijn 160 resolutie bandbreedte, genieten van een superieur bruikbaar dynamisch bereik met een 2-dB-stap demper en evenwicht van dichtbij of ver weg fase geluid.

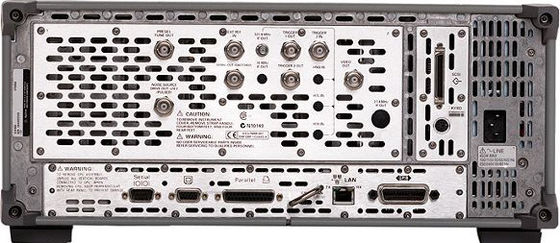

Een verbinding maken met de E4440A is eenvoudig. LAN's voor gegevensoverdracht - geen probleem. PCL3 en PCL5 - makkelijk. Scherm- en gegevensopname is eenvoudig met Microsoft-toepassingen.Agilent VEE is snel toegankelijk met plug-and-play driversHet ondersteunt zelfs printers met een parallelle poort.

Met LabView en LabWindows maakt u analyse eenvoudig.PowerSuite betekent dat je op een knop drukt en een wereld van metingen wordt geopend voor de analyse van multi-carrier vermogen, kanaalvermogen, aangrenzend kanaalvermogen, harmonische vervorming, intermod (TOI), barstvermogen en valse emissies.

E4440A Optieslijst:
015 6 GHz terugkeerverliesmetingstoestel
033 Toegangsset voor meetontvangerconnectoren
0B0 Niet inbegrepen
0B1 Extra handmatige set
107 Audio-invoer 100 kOhm
110 RF/uW interne voorversterker
111 USB-interface voor I/O aan de zijkant van het apparaat
115 512 MB gebruikersgeheugen
117 Beveiligd geheugen wissen
122 80 MHz breedbandoptie
123 Overschakelbare omleiding van de voorkeuze van de MW
124 Video-uitgang op de Y-as
140 40 MHZ Bandbreedte Digitalisator
1 cm Rackmount Kit
1CN Handle kit
1CP Rackmount en Handle Kit
1CR Glijtoestel voor rekken
1DS Interne voorversterker
202 GSM w/EDGE Personaliteitsmeting
204 1xEV-DO Personaliteitsmeting
210 HSDPA persoonlijkheid meting
211 TD-SCDMA-meting persoonlijkheid
212 TD-SCDMA-modulatieanalyse Persoonlijkheid
213 HSDPA/8PSK voor TD-SCDMA-modulatieanalyse Persoonlijkheid
214 1XEV-DV persoonlijkheid
215 Controle van externe bronnen Persoonlijkheid
217 WLAN-meting Persoonlijkheid
219 Geluidscijfer meting persoonlijkheid
226 Fase geluidsmeting persoonlijkheid
230 Benchlink web afstandsbedieningsoftware
233 N5530S Software en licentie voor meetontvangers
235 80 MHz digitalisator externe kalibratie wizard & licentie
239 N9039A RF-filtercontrole
23A AM/FM/PM-activering voor meetontvanger
23B CCITT-filter voor geluidsmetingen
241 Flexible digitale modulatie analyse
266 HP8568/8566B code compatibiliteit
511 zonder digitale demodulatie
516 40 MHz BW IF-uitgang - lage band
517 Boris DIF --met opt 122 of 124
518 Natasha DIF -- geen optie 122 of 124
520 Kabel voor voorkeursverschillen - geen HNQ-optie
521 STD WB Analoog IF-bord
524 SCSI-interface-kaart en kleedpaneel
627 Vereist voor alle opties met uitzondering van HT1
628 Vereist voor alle opties behalve 111
630 Vereist voor optie 110 zonder optie 123
631 Vereist voor 123 zonder 110
632 Vereist voor optie 110 met 123
633 Vereist voor alle opties met uitzondering van HS1, HS7 en HT1

(Agilent is nu Keysight)

E4440A PSA-spectrumanalysator: 26,5 GHz frequentie, 80 MHz analysebandbreedte.
