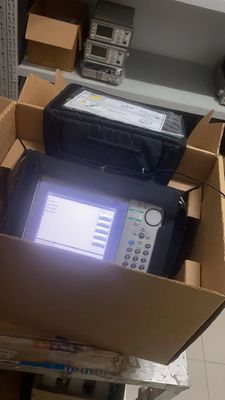

Anritsu Microwave Site Master Handheld Compact Cable en Antenna Analyzer S820E

Beschrijving van Anritsu S820E

De Microwave Site Master S820E-familie met frequentiemogelijkheden van 1 MHz ¢ 8, 14, 20, 30 en 40 GHz is de meest geavanceerde Site Master ter wereld die ooit is ontwikkeld.Beschikbare Vector Network Analyzer (VNA) en Vector Voltmeter (VVM) opties maken het voor gebruikers mogelijk om de veelzijdigheid van de S820E ′′ op elk moment eenvoudig uit te breiden. Het toevoegen van opties aan de S820E is probleemloos, koop gewoon de gewenste optie (s) en installeer de optie-activeringssleutel (s) die door Anritsu wordt geleverd.Geen noodzaak om het instrument te sturen naar een serviceafdeling omdat alle hardware en kalibraties die nodig zijn zijn al ingebouwd in de S820E voordat het de fabriek verlaat.

De S820E is de meest waardevolle draagbare magnetron in zijn klasse, die meer standaard meetmogelijkheden biedt dan elk ander soortgelijk product op de markt.Nu inclusief standaard Video Inspection Probe (VIP) Mode (firmware versie V1.17 of hoger) kunnen gebruikers nu vezelconnectoren verifiëren en pass/fail-tests uitvoeren volgens de IEC 61300-3-35-standaard,naast de traditionele coaxiale/golfgeleidermetingen die reeds door de S820E worden ondersteund. Alles wat nodig is om de eindes van de vezelconnector te inspecteren is een Anritsu-compatibele USB Video Inspection Probe (afzonderlijk verkocht) zoals de G0306A 400x USB VIP. VIP-resultaten kunnen worden opgeslagen als beeldbestanden,meetdossiers, of rechtstreeks vanuit het instrument zelf in pdf-rapporten worden omgezet.De meetbestanden die met de S820E VIP-modus worden verkregen, zijn volledig compatibel met Anritsu's draadloze optische testproducten zoals de bekroonde MT1000A Network Master Pro, MT1100A Network Master Flex en de MT9000-serie OTDR-producten.

De VNA-modus biedt volledig omgekeerde sweep, 4 S-parameter gelijktijdige meetmogelijkheden met gebruikersconfigureerbaar quad-display.Genereren van S2P-bestanden in standaard, industrie-compatibel formaat (3 soorten S2P-bestanden zijn beschikbaar). S2P-bestanden kunnen worden geïmporteerd in Anritsu benchtop VNA's (VectorStarTM en ShockLineTM) voor gemakkelijke vergelijking tussen veld- en laboratoriummetingen.

De VVM-modus met A/B en B/A-verhouding maakt het mogelijk om de S820E te gebruiken als een drop-in vervanging voor oudere legacy Vector Voltmeters.VVM-modus ondersteunt ook reflectie/transmissie metingen direct, waardoor de noodzaak van een externe CW-bron en externe koppelingen, bruggen of splitters wordt geëlimineerd. Vector Error Correction kan worden toegepast op de reflectie- of transmissiemetingen,die absolute meetgegevens voor de DUT verstrekt, evenals compensatie voor eventuele kabels, adapters of armaturen die nodig kunnen zijn om rechtstreeks verbinding te maken met de DUT.Er zijn meerdere weergavewijzen beschikbaar om een gemakkelijke vergelijking met andere gebruikelijke meetvormen te vergemakkelijken., en een handig tabeldisplay maakt gelijktijdige meting mogelijk van maximaal 12 DUT's en 1 referentie, uiterst handig voor het afstemmen van multi-array antennesystemen.Het toonaangevende dynamische bereik biedt uitstekende meetstabiliteit en herhaalbaarheid wanneer hoge systeemverliezen onvermijdelijk zijn, waardoor het ideaal is voor de installatie en verificatie van kritieke glijbaan.

Met behulp van dezelfde geavanceerde sampler technologie gebruikt in onze premium VectorStarTM VNA modellen en onze nieuwste ShockLineTM VNA modellen.De S820E levert benchtop microwave prestaties in een compact handheld pakket. Geen enkele andere handheld microwave kabel & antenne analysator / vector netwerk analysator beschikbaar vandaag kan de dynamische bereik prestaties van de S820E modellen evenaren.De S820E overtreft zelfs de prestaties van oudere generatie banktop VNA'sModerne connectiviteitsopties (USB, Ethernet) zijn standaard, evenals volledige afstandsbediening.

De S820E vervangt de voormalige S810D/S820D microwave kabel & antenne analysatoren, en biedt alle mogelijkheden van die modellen plus meer.De S820E bevat ook “Classic Mode” waarmee voormalige gebruikers van de S8X0D-serie onmiddellijk productief kunnen worden met een minimale extra inspanning.

Een ingebouwd hulpmenu biedt gemakkelijke toegang tot de hulp en bevat ook de volledige instrumentgebruikershandleiding.

Met een microwavefrequentiebereik tot 40 GHz, herdefinieert de nieuwe S820E de standaard voor draagbare handheld analysatoren.tot vaststelling van een nieuwe benchmark voor prestaties en nauwkeurigheid in de industrieDe nieuwe S820E is het resultaat van meer dan 50 jaar ontwikkeling van de magnetron.het gebruik maken van de allernieuwste technologieën om nauwkeurigheid en prestaties te leveren die voorheen alleen voor benchtop-instrumenten waren gereserveerd;De S820E is gebaseerd op een echt 4-kanaals ontvangerontwerp en biedt echte VNA-prestaties in een draagbaar pakket.Optioneel Vector Voltmeter Mode (VVM) met standaard A/B- en B/A-verhouding kan worden gebruikt als drop-in vervanging voor oude VVM-producten. Kabel en antenne analysator Highlights Vector Network Analyzer Highlights Vector Voltmeter

Hoogtepunten Bevoegdheden en functioneel hoogtepunten

• 1-poortmetingen: RL, VSWR, kabelverlies, DTF, fase, Smith-diagram

• 2-poortmetingen: transmissie, kabelverlies

• Display: Touchscreen met één of twee metingen

• Kalibratie: Coaxieel (OSL, TOSL), Waveguide (SSL, SSLT)

• Dynamisch bereik: 110 dB (20 MHz tot 40 GHz)

• Frequentieoplossing: 1 Hz (1 MHz tot 40 GHz)

• Veegsnelheid: 650 μs/datapunt

• Kalibratie temperatuurvenster: ±10 °C

• Kits voor volledige temperatuurkalibratie: ¥10 °C tot +55 °C

• Volledig omgekeerde fout gecorrigeerde metingen

• Alle vier S-parameters tegelijkertijd meten

• Flexible Trace Display Layout: 1, 2, 3 of 4 en Overlay bovenaan

• Kalibratie-interpolatie en via-update

• Onafhankelijke markeringen en limieten per spoor

• Snelle sweeps (< 700 μs/pt) zelfs bij 5 kHz IFBW

• Willekeurige gegevenspuntsetting

• Verlenging van het referentievlak van de haven (afstand en/of verlies)

• A/B & B/A-verhoudingsmetingsstandaard

• Reflectie/transmissie meetstandaard

• Reference Auto-Tune vermindert of elimineert de noodzaak van een gemeenschappelijke 10 MHz-referentie (alleen voor A/B en B/A-verhouding)

• Vectorfoutcorrectie voor absolute metingen (alleen reflectie/transmissie)

• 4 flexibele gegevensweergaveformaten

• Tabelweergave maakt 12 metingen en 1 referentie mogelijk, tegelijkertijd

• Benchtop VNA Performance

• Intuïtieve GUI + Classic Mode

• 2-havenmetingsnorm

• Verlies van kabel met twee poorten

• Std High Accuracy Power Meter (vereist externe USB-sensor)

• USB-transmissie-sensoren tot 40 GHz

• Ethernet/USB-connectiviteit

• Ondersteuning van USB-perifere apparaten

• Pop-up toetsenbord met touchscreen

• easyTestTM Automatische scripts

• Ingebedde hulp (FAQ en gebruikershandleiding)

• Optische connectorinspectie met de op IEC 61300-3-35 gebaseerde Pass/Fail-standaard (vereist USB-video-inspectiezon, afzonderlijk verkocht)

De standaard 1-poort meetmogelijkheden omvatten:

• Terugkeerverlies
• VSWR
• Kabelverlies
• Schema van Smith
• Fase
• Afstand tot fout Terugkeerverlies
• VSWR-afstand tot fout
• Hi-precision RF Power (USB-sensor vereist)

De standaard meetmogelijkheden voor twee poorten omvatten:

• Meestering van de transmissie met twee poorten
• Meestering van de transmissie met twee poorten (extra sensor vereist)
• Verlies van twee-poort gesweefde kabel (extra sensor vereist)

Optioneel Vector Network Analyzer mogelijkheden omvatten:

• Volledig omgekeerde sweep, geen noodzaak om te keren DUT voor S12en S22metingen
• Gelijktijdige meting van alle 4 S-parameters voor een apparaat met twee poorten
• Gebruikersconfigureerbaar quad-display in 1,2,3 of 4 weergeven spoorformaat met elke combinatie van spooroverlappingen
• Grote keuze aan grafiektypes, waaronder reële en denkbeeldige impedanties
• IFBW-selectie van 10 Hz tot 100 kHz in 1/2/5-formaat
• Bewaar S2P-bestanden (3 formaten), meetbestanden (.svna), schermbeelden (.png), CSV- en TXT-bestanden
• Referentievlakverlenging (beide poorten) functie maakt ook compensatie voor verlies
• Gebruikersdefiniërbare willekeurige gegevenspunten, niet beperkt tot vaste selectie
• Interpolatie (gebruikerskeuze aan/uit) vermindert de noodzaak om opnieuw te kalibreren
• Onafhankelijke op sporen gebaseerde gladheid, markeringen, limieten en slaag-/mislukkelijke testen

Optioneel Vector Voltmeter mogelijkheden omvatten:

• Voor de absolute meting van apparaten: vectorfout gecorrigeerde reflectie en transmissie
• A/B of B/A-verhouding. Kan worden gebruikt als drop-in vervanging voor de oude Vector Voltmeter
• Variabele IFBW-instellingen van 10 Hz ∼ 100 kHz voor optimale prestaties
• Flexible meetformaten zijn onder meer:
  LogMag & Phase
  LinMag & Phase
  ️ SWR
  Impedantie
• Tabel Display biedt gelijktijdige meting van 12 apparaten + 1 referentie
• Meerdere bestandsopslagformaten zoals Measurement (.vvm), CSV (.csv), Text (.txt) of Image (.png)

Transmission and 2-port swept cable loss measurements using an external USB sensor allow users to accurately measure loss in long cables and waveguide assemblies where each end of the assembly is far away from each otherSensoren kunnen worden uitgebreid tot 85 m (278 ft) met behulp van de Anritsu USB Extender (2000-1717-R) en een geschikte lengte van UTP Cat 6-kabel.5 m kabel van categorie 5e (2100-28-R) om aan de meeste toepassingsvereisten te voldoen.

Gepatenteerde RF-interferentieverwerping maakt nauwkeurige metingen mogelijk in de aanwezigheid van hoge RF-activiteit.

De architectuur is intern ontworpen om de beste prestaties te leveren en is een 4-ontvanger volledig omgekeerde 2-poort vector netwerk analysator.Deze architectuur maakt toekomstige upgrade-opties mogelijk die de krachtige mogelijkheden van het instrument verder zullen uitbreiden, waardoor uw investering voor vele jaren toekomstbestendig is.

Line Sweep Tools (LST) is een gratis data-analyse software hulpprogramma dat beoordeling van systeem trends, problemen en prestaties mogelijk maakt naast professionele rapportage generatie.

Compatibel met de Smart Aligner-Android-applicatie voor het genereren van site close-out-rapporten, inclusief antenne-uitlijningsresultaten van multiwave-tools en lijnsweepresultaten.
