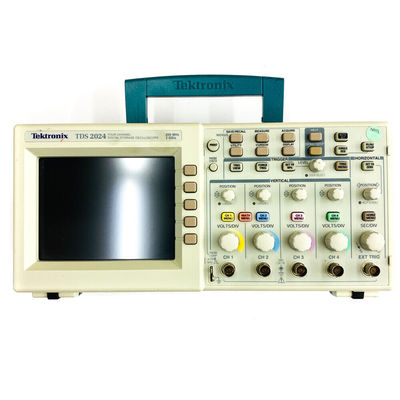

De Tek TDS2024 oscilloscoop biedt nauwkeurige real-time opname tot de volledige bandbreedte, geavanceerde triggers om signalen van belang te isoleren en 11 standaard automatische metingen.De Tek TDS2024 Fast Fourier Transform (FFT) wiskundige functie stelt de gebruiker in staat om, om circuits te karakteriseren en op te lossen door de frequentie en signaalsterkte te bekijken.

• Display (1/4 VGA LCD): Kleur
• Bandbreedte: 200 MHz
• Kanalen: 4
• Externe trigger-invoer: Ja
• Monstertempo per kanaal: 2,0 GS/s
• Recordlengte: 2,5 K punten
• Verticale resolutie: 8 bits
• Verticale gevoeligheid: 2 mV tot 5 V/div met gekalibreerde fijne aanpassing
• DC Verticale nauwkeurigheid: ±3%
• Verticale zoom: Verticaal uitbreiden of comprimeren van een live of gestopte golfvorm
• Maximale invoerspanning: 300 VRMS CAT II; bij 20 dB/decade boven 100 kHz tot 13 Vp-p AC bij 3 MHz en hoger
• Positiebereik: 2 mV tot 200 mV/div ±2 V; >200 mV tot 5 V/div ±50 V
• BW-grens: 20 MHz
• Inputcouplage: wisselstroom, gelijkstroom, GND
• Inputimpedantie: 1 MO parallel aan 20 pF
• Tijdbasisbereik: 2,5 ns tot 50 sec/div
• Tijdgrondslag nauwkeurigheid: 50 ppm
• Horizontale zoom: horizontaal uitbreiden of comprimeren van een live of gestopte golfvorm

Kenmerken vanTDS2024Digitale fosforoscilloscoop

• 200 MHz bandbreedte modellen
• 4-kanaal model
• Tot 2GS/s proefpercentage op alle kanalen
• 2.5k punt Recordlengte op alle kanalen
• Geavanceerde triggers, waaronder Pulse Width Trigger en Lijn Selectable Video
