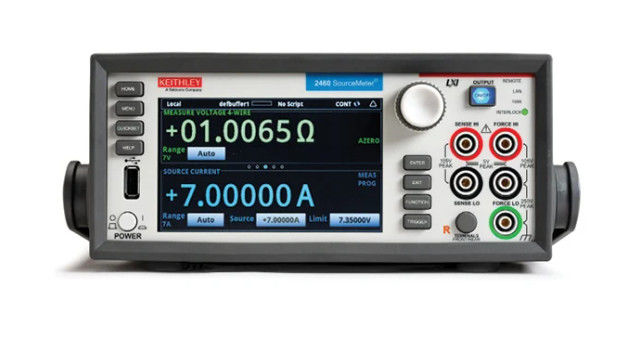

Keithley 2460 100V 7A 100W Bronmetingseenheid SMU Instrument met touchscreen

Name: Keithley 2460 100V 7A 100W Bronmetingseenheid SMU Instrument met touchscreen
Brand: Shenzhen Meigaolan Electronic Instrument Co. Ltd
SKU: 2460
Availability: InStock

Merknaam:	Keithley
Modelnummer:	2460
MOQ:	1 set
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Beoordelingen & Recensies

Gedetailleerde informatie

Plaats van herkomst:

Chinees

Naam van het product:

SourceMeter

Reactie:

Ultrasnel

Maximale spanning:

100 V

Gelijkstroom-Macht:

100 W

Voorwaarde:

Voorbehouden

Functies:

Getoetst, in volledige werkomstandigheden

Levering vermogen:

In voorraad

Markeren:

100V-bronmeter

Keithley 2460 Maateenheid van de bron

7A Instrument voor de bronmeter

Productbeschrijving

Keithley 2460 Source Measure Unit, 100V 7A 100W SourceMeter Instrument

Het 2460 High Current SourceMeter® Source Measure Unit (SMU) Instrument brengt geavanceerde Touch, Test, Invent® technologie binnen handbereik. Het combineert een innovatieve grafische gebruikersinterface (GUI) met capacitieve touchscreen technologie om testen intuïtief te maken en de leercurve te minimaliseren, zodat ingenieurs en wetenschappers sneller leren, slimmer werken en gemakkelijker uitvinden.
Met zijn 7A DC en puls stroomcapaciteit is de 2460 geoptimaliseerd voor het karakteriseren en testen van materialen, apparaten en modules met hoog vermogen, zoals siliciumcarbide (SiC), galliumnitride (GaN), DC-DC converters, power MOSFETs, zonnecellen en -panelen, LED's en verlichtingssystemen, elektrochemische cellen en batterijen, en nog veel meer. Deze nieuwe mogelijkheden, gecombineerd met de decennialange expertise van Keithley in het ontwikkelen van SMU-instrumenten met hoge precisie en nauwkeurigheid, zullen de 2460 jarenlang tot een "go-to instrument" maken voor toepassingen met hoge stroomsterkte in het laboratorium en in de rack.

Belangrijkste Kenmerken

Eén nauw verbonden instrument dat de functionaliteit van analyzers, curve tracers en I-V-systemen combineert voor een fractie van de kosten
Brede dekking tot 105 V, 7 A DC/7 A puls, 100 W max.
Vijf-inch, hoge resolutie capacitief touchscreen GUI
0,012% basis meetnauwkeurigheid met 6½-cijferige resolutie
Bron- en sink (4-kwadrant) werking
Vier "Quickset" modi voor snelle instelling en metingen
Contextgevoelige hulpfunctie
Voorpaneel ingangen banaanstekkers; achterpaneel ingangen schroefverbindingen voor massaterminatie
2460 SCPI en TSP® scripting programmeermodi
Voorpaneel USB 2.0 geheugen I/O-poort voor het overzetten van gegevens, testscripts of testconfiguraties

Sneller leren, slimmer werken, gemakkelijker uitvinden

De 2460 beschikt over een vijf-inch, kleurend, hoge resolutie touchscreen dat intuïtieve bediening ondersteunt, operators helpt het instrument snel te leren kennen en de algehele snelheid en productiviteit optimaliseert. Een eenvoudige menustructuur met iconen vermindert het aantal stappen dat nodig is om een test te configureren met wel 50 procent en elimineert de omslachtige meerlaagse menustructuren die doorgaans worden gebruikt op softkey-instrumenten.
Ingebouwde, contextgevoelige hulp ondersteunt intuïtieve bediening en minimaliseert de noodzaak om een apart handboek te raadplegen. Deze mogelijkheden, gecombineerd met de hoge veelzijdigheid van de 2460, vereenvoudigen de bediening in zowel basis- als geavanceerde meettoepassingen, ongeacht de eerdere ervaring van de gebruiker met SMU-instrumenten.

Technische Specificaties

Algemene Specificaties

Max. Uitgangsvermogen: 100 W, vierkwadrant bron- of sinkwerking
Bronlimieten: Vbron: ±7,35 V (≤7 A bereik), ±10,5 V (≤5 A bereik), ±21 V (≤4 A bereik), ±105 V (≤1 A bereik)
Bronlimieten: Ibron: ±7,35 A (≤7 V bereik), ±5,25 A (≤10 V bereik), ±4,2 A (≤20 V bereik), ±1,05 mA (≤100 V bereik)
Overbereik: 105% van bereik, bron en meting
Regulatie - Spanning: Net: 0,01% van bereik. Belasting: 0,01% van bereik + 100 µV
Regulatie - Stroom: Net: 0,01% van bereik. Belasting: 0,01% van bereik + 100 pA
Bronlimieten: Spanningsbron Stroomlimiet: Bipolaire stroomlimiet ingesteld met enkele waarde. Min. 10% van bereik
Bronlimieten: Stroombron Spanningslimiet: Bipolaire spanningslimiet ingesteld met enkele waarde. Min. 10% van bereik
V-limiet / I-limiet Nauwkeurigheid: Voeg 0,3% van instelling en ±0,02% van uitlezing toe aan basisspecificatie
Overshoot - Spanningsbron: <0,1% typisch (volledige schaal stap, resistieve belasting, 20 V bereik, 10 mA I-limiet)
Overshoot - Stroombron: <0,1% typisch (1 mA stap, Rbelasting = 10 kΩ, 20 V bereik)
Bereikwijziging Overshoot: Overshoot in een volledig resistieve 100 kΩ belasting, 10 Hz tot 20 MHz BW, aangrenzende bereiken: <250 mV typisch
Uitgang Settling Tijd: Tijd nodig om 0,1% van eindwaarde te bereiken na verwerking van commando en output slew, 20 V bereik, 100 mA I-limiet: <200 µs typisch
Maximale Slew Rate: 1 V per µs, 100 V bereik, 100 mA limiet in een 20 kΩ belasting (typisch). 0,6 V per µs, 20 V bereik, 100 mA limiet in een 20 kΩ belasting (typisch)
Overspanningsbeveiliging: Door gebruiker selecteerbare waarden, 5% ±0,5 V tolerantie. Fabrieksinstelling = geen
Spanningsbron Ruis: 10 Hz-20 MHz (RMS): <4,5 mV typisch in een resistieve belasting

Spanningsspecificaties

1, 2

Bereik	Max. Stroom	Bron Resolutie	Bron Nauwkeurigheid (23° ± 5°C) 1 Jaar ±(% instelling + volt)	Bron Ruis (RMS) (<10 Hz)	Meet Resolutie	Ingangsweerstand	Meet Nauwkeurigheid (23° ± 5°C) 1 Jaar ±(% uitlezing + volt)
200,0000 mV	7,35 A	5 μV	0,015% + 200 µV	1 µV	100 nV	>10 GΩ	0,012% + 200 µV
2,000000 V	7,35 A	50 µV	0,015% + 300 µV	10 µV	1 µV	>10 GΩ	0,012% + 300 µV
7,000000 V	7,35 A	250 µV	0,015% + 2,4 mV	100 µV	1 µV	>10 GΩ	0,015% + 1 mV
10,00000 V	5,25 A	250 µV	0,015% + 2,4 mV	10,00000 V	10 µV	>10 GΩ	0,015% + 1 mV
20,00000 V	4,20 A	500 µV	0,015% + 2,4 mV	100 µV	10 µV	>10 GΩ	0,015% + 1 mV
100,0000 V	1,05 A	2,5 mV	0,015% + 15 mV	1 mV	100 µV	>10 GΩ	0,015% + 5 mV

Stroomspecificaties

1, 2, 5

Bereik	Max. Spanning	Bron Resolutie	Bron Nauwkeurigheid (23° ±5°C) 1 Jaar ±(% uitlezing + ampère)	Bron Ruis (RMS) (<10 Hz)	Meet Resolutie	Spanningslast 6	Meet Nauwkeurigheid (23° ±5°C) 1 Jaar ±(% uitlezing + ampère)
1,000000 μA	105 V	50 pA	0,025% + 1 nA	40 pA	1 pA	<100 µV	0,025% + 700 pA
10,00000 μA	105 V	500 pA	0,025% + 1,5 nA	40 pA	10 pA	<100 µV	0,025% + 1 nA
100,0000 μA	105 V	5 nA	0,020% + 15 nA	100 pA	100 pA	<100 µV	0,020% + 10 nA
1,000000 mA	105 V	50 nA	0,020% + 150 nA	1 nA	1 nA	<100 µV	0,020% + 100 nA
10,00000 mA	105 V	500 nA	0,020% + 1,5 μA	10 nA	10 nA	<100 µV	0,020% + 1 μA
100,0000 mA	105 V	5 μA	0,020% + 15 μA	100 nA	100 nA	<100 µV	0,020% + 10 μA
1,000000 A	105 V	50 μA	0,050% + 750 μA	5 μA	1 μA	<100 µV	0,050% + 500 μA
4,000000 A	21 V	250 μA	0,100% + 3 mA	25 μA	1 μA	<100 µV	0,100% + 2,5 mA
5,000000 A	10,5 V	250 μA	0,100% + 3 mA	25 μA	1 μA	<100 µV	0,100% + 2,5 mA
7,000000 A	7,35 V	500 μA	0,150% + 6 mA	125 μA	1 μA	<100 µV	0,150% + 5 mA
