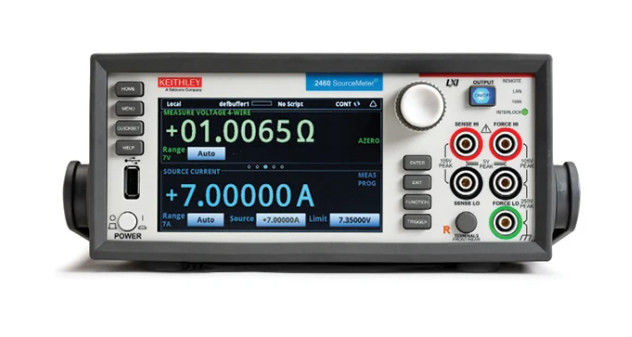

Belangrijkste kenmerken van Keithley 2460

• Eén nauw gekoppeld instrument dat de mogelijkheden van analysatoren, curve tracers en I-V-systemen combineert voor een fractie van hun kosten
• Brede dekking tot 105 V, 7 A DC/7 A puls, maximaal 100 W.
• Vijf-inch, hoge resolutie capacitive touchscreen GUI
• 0.012% basismetingsnauwkeurigheid met een resolutie van 61⁄2 cijfer
• Operatie van bron en put (4-kwadranten)
• Vier “Quickset”-modi voor snelle installatie en metingen
• Contextgevoelige hulpfunctie

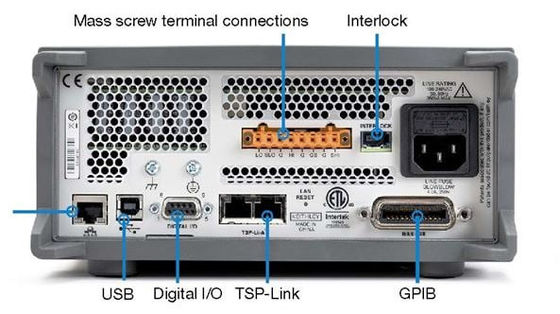

• Inlaatbananaansluitingen voor het voorpaneel; aansluitingen voor het achterpaneel met schroeven voor het beëindigen van de inlaatmassa
• 2460 SCPI- en TSP®-scriptprogrammeringsmodi
• USB 2.0-geheugen-I/O-poort op het voorpaneel voor het overbrengen van gegevens, testscripts of testconfiguraties

Sneller leren, slimmer werken, gemakkelijker uitvinden

De 2460 is voorzien van een vijf-inch, full-color, hoge resolutie touchscreen dat intuïtief bedienen ondersteunt, helpt operators om snel vertrouwd te raken met het instrument,en optimaliseert de algemene snelheid en productiviteit. A simple icon-based menu structure reduces the number of steps required to configure a test by as much as 50 percent and eliminates the cumbersome multi-­layer menu structures typically used on soft-key instruments. Ingebouwde, contextgevoelige hulp ondersteunt intuïtieve bediening en minimaliseert de noodzaak om een afzonderlijke handleiding te bekijken.de werking ervan vereenvoudigen in zowel basis- als geavanceerde meettoepassingen, ongeacht de eerdere ervaring van de gebruiker met het gebruik van SMU-instrumenten.

Specificatie van Keithley 2460

• Max. uitgangsvermogen
• 100 W, vier kwadrantbron of wasbak.
• Grens van de bron
• Vbron: ±7,35 V (≤7 A-bereik), ±10,5 V (≤5 A-bereik), ±21 V (≤4 A-bereik), ±105 V (≤1 A-bereik).
• Isobron: ±7,35 A (bereik ≤7 V), ±5,25 A (bereik ≤10 V), ±4,2 A (bereik ≤20 V), ±1,05 mA (bereik ≤100 V).
• Overschrijding
• 105% van bereik, bron en maat.
• Verordening
• Spanning: Lijn: 0,01% van het bereik. Belasting: 0,01% van het bereik + 100 μV.
• Stroom: Lijn: 0,01% van het bereik. Belasting: 0,01% van het bereik + 100 pA.
• Grens van de bron
• Spanningsbronstroomlimiet: Bipolaire stroomlimiet ingesteld met een enkele waarde. Min. 10% van het bereik.
• Stroombronspanningslimiet: Bipolaire spanningslimiet ingesteld met een enkele waarde. Min. 10% van het bereik.
• V-Limit / I-Limit nauwkeurigheid
• Voeg 0,3% van de instelling en ±0,02% van de aflezing toe aan de basisspecificatie.
• Overschrijding
• Spanningsbron: < 0,1% typisch (volle schaalstap, weerstandsbelasting, 20 V bereik, 10 mA I-Limit.
• Stroombron: < 0,1% typisch (1 mA stap, RLoad = 10 kΩ, 20 V bereik).
• Overschrijding van bereikverandering
• Overschrijding tot een volledig weerstandsbelasting van 100 kΩ, 10 Hz tot 20 MHz BW, aangrenzende bereikken: < 250 mV typisch.
• Output-afwikkelingstijd
• De tijd die nodig is om 0,1% van de eindwaarde te bereiken nadat het commando is verwerkt en de output is uitgevoerd, 20 V bereik, 100 mA
• I-limiet: < 200 μs typisch.
• Maximaal slew rate
• 1 V per μs, 100 V bereik, 100 mA limiet in een 20 kΩ belasting (typisch). 0,6 V per μs, 20 V bereik, 100 mA limiet in een 20 kΩ
• belasting (typisch).
• Bescherming tegen overspanning
• Gebruikerskeuzewaarden, 5% ±0,5 V tolerantie.
• Spanningsbrongeluid
• 10 Hz/20 MHz (RMS): < 4,5 mV typisch voor een weerstandsbelasting.

Specificaties

Spanningsspecificaties

1, 2

Huidige specificaties

1, 2, 5
