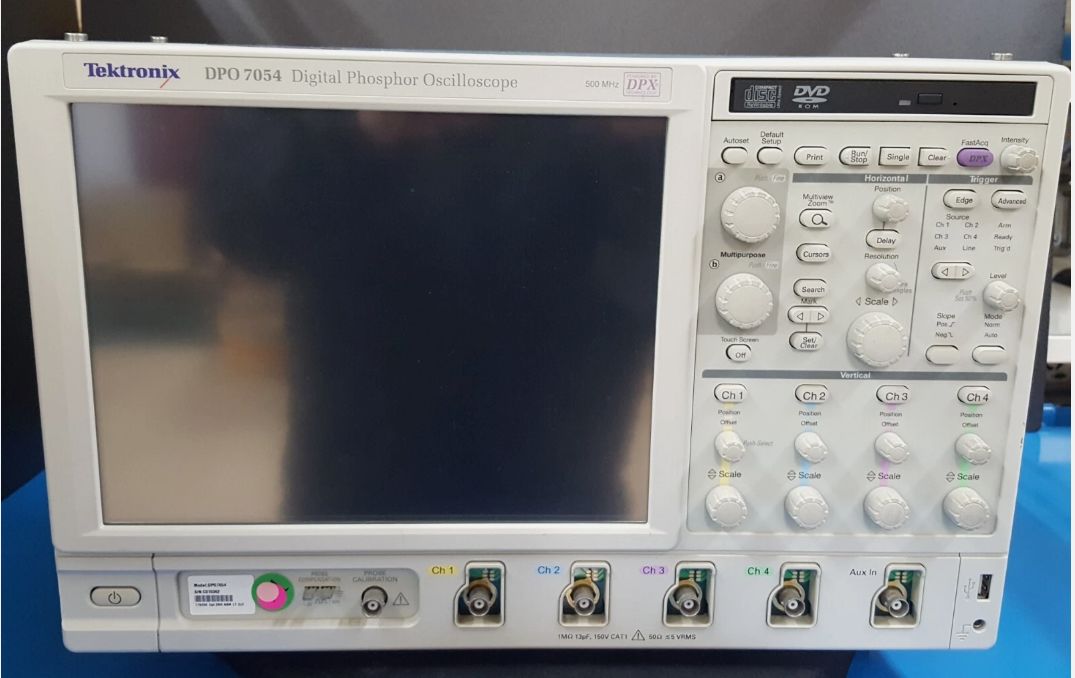

De Tektonix DPO7054 oscilloscoop is een realtime digitale fosforoscilloscoop en is de beste oplossing in de industrie voor de uitdagende problemen met de signaalintegrititeit waarmee ontwerpers worden geconfronteerd bij het verifiëren vankenmerkend, debugging en testen van geavanceerde elektronische ontwerpen.

De Tektronix DPO7054 Oscilloscope heeft uitzonderlijke prestaties in signaalopname en -analyse, eenvoudige werking en ongeëvenaarde debugging-tools om uw dagelijkse taken te versnellen.Het heeft het grootste scherm in de industrie en zijn intuïtieve gebruikersinterface biedt gemakkelijke toegang tot de maximale hoeveelheid informatie.

Kenmerken en voordelen van DPO7054:

• 500 MHz-bandbreedtemodel voor seriële en digitale toepassingen
• Tot 500 megasamples recordlengte met MultiView ZoomTM functie voor snelle navigatie
• Tot 40 GS/s in real-time monstertempo op één kanaal en tot 10 GS/s op alle vier kanalen
• Evenementen zoeken en markeren om specifieke gebeurtenissen in de hele golfvorm te vinden
• > 250.000 wfms/s Maximale snelheid van vangst van golfvormen
• Tot 310.000 golfvormen per seconde met FastFrameTM Segmented Memory Acquisition Mode
• Test van communicatiemask
• MyScope® Custom Windows en rechtermuisklikmenu's voor uitzonderlijke efficiëntie
• Door de gebruiker te selecteren bandbreedtegrensfilters voor betere nauwkeurigheid van lage frequentie metingen
• 64-bits NRZ seriepatroon trigger voor het isoleren van patroon-afhankelijke effecten tot 1,25 Gb/s
• 12.1 XGA-scherm met touchscreen
• Pinpoint® Triggering biedt de meest flexibele en hoogst presterende triggering, met meer dan 1400 combinaties om vrijwel elke triggeringsituatie aan te pakken.
• Clockherstel van seriële gegevensstromen
• OpenChoice® Software met Microsoft Windows XP OS maakt ingebouwde netwerken en uitgebreide analyse mogelijk
• Low-speed Serial Protocol Triggering and Decoding (I2C, SPI, RS-232, CAN, LIN en FlexRay)
• Technologie-specifieke softwareoplossingen bieden ingebouwde domeinexpertise voor MIPI® D-PHY, Ethernet, USB 2.0-nalevingstests, Jitter, timing, oogdiagram, power, DDR-geheugenbusanalyse, CAN, LIN,en FlexRay Network Design

Toepassingen van DPO7054

• Signalintegrity, Jitter en Timing Analysis

• Debuggen en conformiteitstesten van seriële datastromen voor telecom- en datacom-industrienormen

• Verificatie, debugging en karakterisering van geavanceerde ontwerpen

• Onderzoek naar voorbijgaande verschijnselen

• Serial Bus Design voor lage snelheid (I2C, SPI, RS-232, CAN, LIN en FlexRay)

• Spektralanalyse

• Vermogenmetingen en -analyse
